矢崎7116-6040 Metri-Pack 150密封端子 15A中型电流母头镀锡铜合金

矢崎7116-6040是一款Metri-Pack 150系列密封兼容型母头端子，采用镀锡铜合金材质，接线片尺寸1.50mm，参考允许电流15A，工作温度-40℃至125℃，适配CAVS/AVS/CAVUS等多种电线，并与7289-3439等密封外壳兼容。

^{一、矢崎7116-6040中文数据手册}

项目	数值/信息

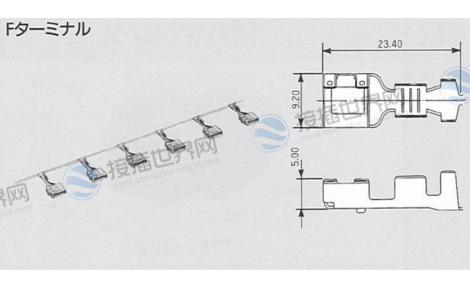

产品图纸
产品型号	7116-6040
现货采购入口	7116-6040现货
零件分类	端子（母头/Female Terminal/メス端子）
产品系列	Metri-Pack 150 连接器系列、密封型中型电流专用系列（Metri-Pack 150 Connector Series / Sealed Medium Current Dedicated Series）
替代零件号	无
配对零件号	7114-6040（公头端子/オス端子）
密封状态	密封兼容（Seal-Compatible/防水対応）
性别类型	母头（Female/メス）
接线片尺寸（mm）	1.50
材质	铜合金（Copper Alloy/銅合金）
镀层	镀锡（Tin Plating/スズめっき）
外形尺寸 - 长度（mm）	23.10
外形尺寸 - 宽度（mm）	1.50
外形尺寸 - 高度（mm）	0.80
电流等级	中型（MEDIUM/中電流）
允许电流（参考值）	15A（参考值）
低压低电流电阻	最大 10 毫欧（初始值）
绝缘电阻	最小 100 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围（使用温度範囲）	-40 至 125℃
适用电线类型	CAVS 线、AVS 线、CAVUS 线（CAVS Wire / AVS Wire / CAVUS Wire）
适用电线规格（mm²）- 最小	0.50、0.50、0.50
适用电线规格（mm²）- 最大	1.25、1.00、1.00
适配线密封件	7158-3165-90（CAVS 线）、7158-3167-80（AVS 线）、7158-3166-60（CAVUS 线）
适配外壳	Metri-Pack 150 系列密封外壳（7289-3439/3P、7283-3040/4P）、YES/YESC Kaizen 1.5X0.8 系列外壳
产品标准号（製品規格書番号）	无
操作手册号（取扱説明書番号）	无

^{二、矢崎7116-6040应用领域}

7116-6040并非一个独立使用的零件，它是矢崎Metri-Pack150密封型连接器系统中的标准化核心接触件。其定义为“密封兼容型母头端子”，核心价值在于：在保证15A级稳健电流传输的同时，通过与专用密封件的精密配合，为线束接口构建一道可靠的防潮防尘屏障。它的设计哲学是为暴露于恶劣环境的车载模块提供一个稳定、密封的电气入口或出口。

1.中型电流承载与材料工程：应对发动机舱与底盘区域的动态负载

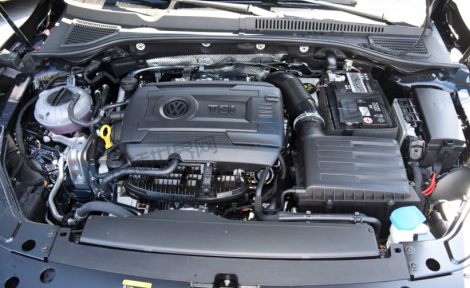

发动机舱、靠近排气管的区域、底盘等部位，温度波动剧烈，且存在持续振动。

场景匹配：

15A中型电流定位：此电流等级恰是许多执行器、传感器、中小型电磁阀及照明模块的工作范围。例如，涡轮增压器的压力传感器、机油压力开关、中等功率的冷却风扇、LED雾灯驱动模块等。其镀锡铜合金材质在保证导电性的同时，提供了良好的机械强度和抗应力松弛能力。

宽温域稳定性(-40°C至125°C)：125°C的上限温度明确指向了发动机周边及舱内高温区的应用。它能耐受引擎熄火后的余热烘烤，以及在寒冷地区的极低温启动环境，确保接触电阻(初始最大10毫欧)在生命周期内不会因热老化而急剧恶化。

高绝缘电阻与耐压：最小100兆欧的绝缘电阻和1000VAC的耐压能力，为在潮湿、油污环境下防止漏电和瞬时高压击穿(如负载突降)提供了双重保障。

2.精密密封系统集成：构建IP6K9K级别的防护关键

“密封兼容”是其灵魂所在，但这依赖于一个精密的系统化配合。

场景匹配：

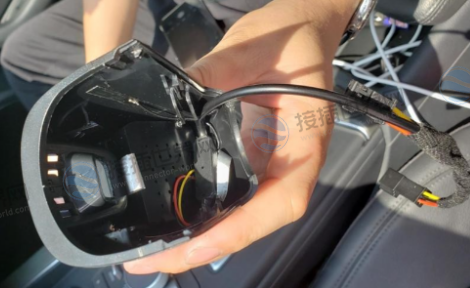

专用线密封件适配：参数中明确列出三种不同线材(CAVS,AVS,CAVUS)对应的专用密封件号(如7158-3165-90)。这说明了其应用的高度专业性——它要求线缆外径必须与指定密封件精确匹配，通过过盈配合，在电线被压接后插入护套时，橡胶密封件发生弹性变形，从而在电线与端子护套之间形成360°的径向密封。这适用于洗涤电机、外部环境光/雨量传感器、变速箱线束接口等直接暴露于水、灰尘的位点。

与密封外壳的协同：其适配的Metri-Pack150系列外壳(如7289-3439-3P)本身具备端口密封功能。端子与密封件组合后插入外壳，最终与配对插头护套结合，形成从电线到接口的多重密封防线。这是实现整车IP(防护等级)要求的关键一环。

3.精准的几何与适配设计：为自动化装配与高可靠性对接而生

场景匹配：

1.5mm接线片尺寸与结构：这是Metri-Pack150系列的标志性尺寸之一，决定了其插拔力、电流容量和物理强度。其“箱式”母端结构(BoxContact)能提供更稳定的接触力和更大的接触面积，相比片状结构，在长期振动下更能保持接触稳定性。

严格的电线规格窗口：明确指定了适配电线的最小与最大截面积(如CAVS线0.50-1.25mm²)。这强制要求了设计与工艺的精确性。使用过细的电线可能导致压接不牢;过粗的电线则可能无法正确安装密封件，破坏防水性。这对采购(线缆规格)和生产(压接工艺)都提出了明确规范。

三、选型与应用决策关键路径

面对7116-6040，工程师与采购必须建立系统化思维：

1.系统电路验证：

确认电路是否为持续或间歇性的15A左右负载?工作环境温度是否在-40°C至125°C范围内?是否存在高频振动?这是选型的第一道门槛。

2.完整密封系统确认：

这是重中之重，必须同步选配。

正确的电线类型与规格(CAVS/AVS/CAVUS及具体线径)。

与之精确对应的线密封件(根据上一条选择7158-3165-90等具体型号)。

适配的密封型护套(Housing)及配对公端(7114-6040)与护套。任何一环的错配都将导致密封失效。

3.工艺与质量管控点：

压接工艺：必须使用符合端子规格的压接模具，确保压接的电气和机械性能。

组装顺序：密封件必须先穿到电线上，再进行端子压接，最后组装入护套，错误的顺序将无法安装。

密封性测试：在量产前，必须对采用此系统的连接器总成进行气密性测试或防水测试，以验证整个密封链的可靠性。

4.如工作电压、温度范围或具体车型案例：

建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

矢崎7116-6040端子，是典型的“系统锁定型”高可靠性汽车级元件。它不追求单点的极致参数，而是通过精准的规格定义、严格的材料配合与系统化的密封设计，确保在整车生命周期内，于最严苛的环境下提供一个“无感”存在的稳定接触点。选择它，意味着选择了一整套经过验证的、以防护为导向的连接解决方案。对于工程师，它是一份规避环境失效风险的设计保险;对于采购员，它是一份确保供应链组装一致性、降低售后故障率的品质契约。它默默守护的，正是现代汽车电子系统中那些不容有失的“生命线”电路。
