泰科1-1719386-1 AMP MCP 9.5端子 65A高功率母端

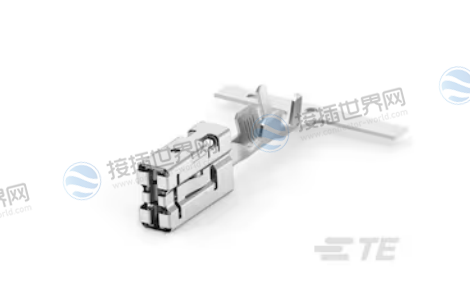

泰科1-1719386-1是AMP MCP 9.5系列非绝缘母端插座端子，额定电流65A，端子尺寸9.5mm。适用于9-12 AWG导线，工作温度-40℃至130℃，符合LV214标准，采用卷轴包装（每卷600个），专为高功率电气连接设计。

^{一、泰科1-1719386-1中文数据手册}

参数名称	参数值
产品图纸
产品型号	1-1719386-1
现货采购入口	1-1719386-1现货
产品系列	AMP MCP 9.5
TE 内部编号	1-1719386-1
TE 内部产品描述	AMP MCP 9.5, CONTACT
产品类型	插座端子（Receptacle Terminal）
端子类型	母端
可密封	否
主要锁定特性	锁定枪
插座种类	180°
端子制造方式	冲压成形
端子大小	9.5mm
压接类型	F 型压接
典型额定电流 (A)	65
端子传导（高功率）	41 – 100 A
线径 (AWG)	12 – 9（含9 | 10 | 11 | 12 规格）
线径 (mm²)	3 – 6（含3 | 4 | 5 | 6 规格）
对接公端宽度	9.5 mm（.374 in）
对接公端厚度	.8 mm（.031 in）
接触面电镀	锡 (Sn)
导线端子端接区域电镀材料	锡
线缆端接方法	压接
产品端接到	导线
兼容的绝缘直径范围	4 – 5.2 mm（.156 – .203 in）
兼容电线基础材料	铜
绝缘选项	非绝缘
工作温度范围	-40 – 130 °C（-40 – 266 °F）
工作温度（最大值）	125 °C（212 °F）
兼容标准	LV214
封装方法	Reel（卷轴）
封装数量	600

^{二、泰科1-1719386-1应用领域}

场景一：工业设备的主电源与电机驱动连接

在自动化设备、机床、包装机械内部，为主电机、驱动器和大型电磁阀供电的线路是其典型应用。

具体连接设备：

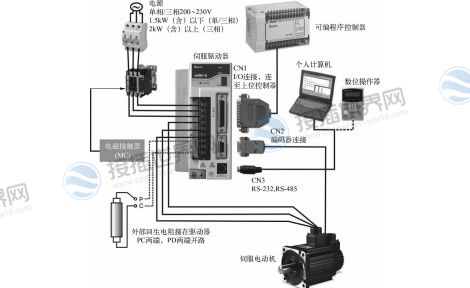

伺服驱动器与伺服电机之间的主电源连线：在额定功率3-7.5kW的伺服系统中，电流需求常处于此范围。

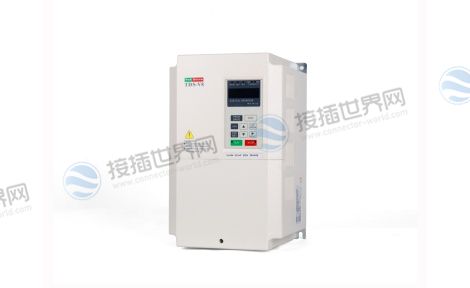

变频器(VFD)输出端至三相异步电机的连接：小型至中型变频器的输出端子常采用此类可压接端子，便于现场接线。

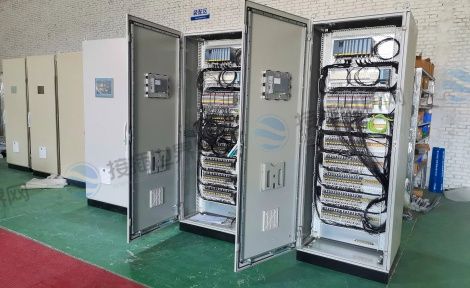

工业控制柜内：为大功率开关电源(如24V/100A以上)、加热器模组、压缩机控制器提供输入/输出电源连接。

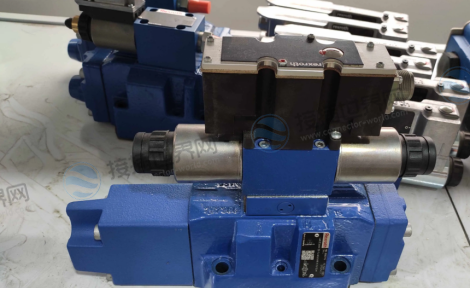

电磁动力单元：如大型液压系统中的比例阀或直动式电磁铁的功率接口。

场景二：新能源汽车(xEV)的高压辅助系统与配电

虽然不适用于核心高压电池主回路(电压/电流更高)，但在新能源汽车的400V/800V平台中，有大量稍低电流的高压附件系统。

具体连接设备：

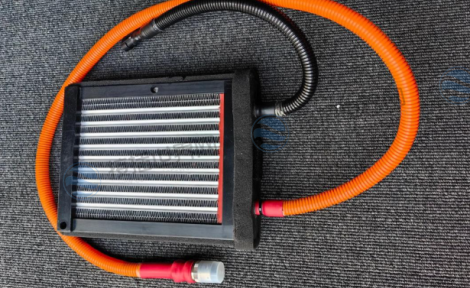

PTC加热器、电动压缩机、DC-DC转换器的高压输入/输出接口，这些部件的工作电流常在30A-80A之间。

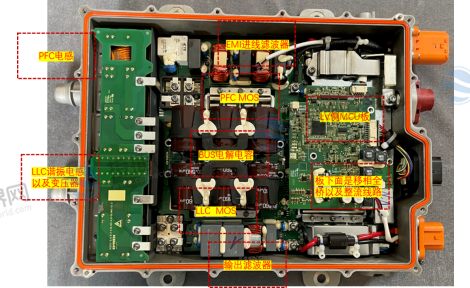

车载充电机(OBC)内部功率模块间的连接。

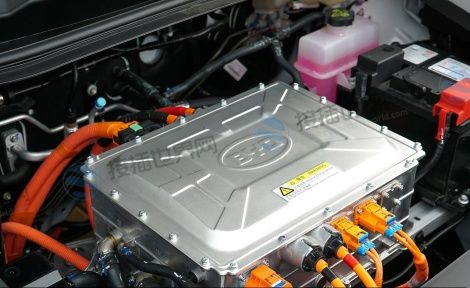

电池包内部：用于电池模组之间的主跨接片连接，或与高压分线盒(PDU)的连接(需在密封外壳保护下使用)，充电口到车载充电机或PDU之间的高压线束端接。

场景三：通信与数据中心能源基础设施

基站、服务器机房和大型通信设备中的直流配电系统是其重要应用领域。

具体连接设备：

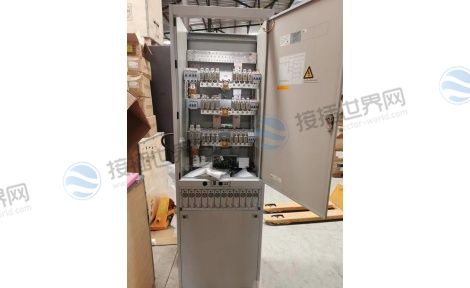

48V直流通信电源系统的配电母排或输出端子到设备的连接。

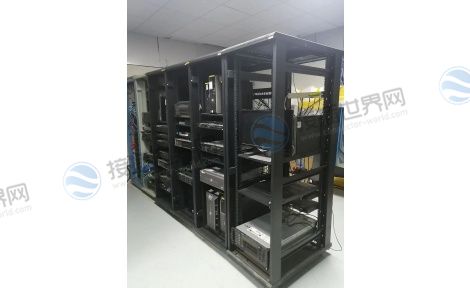

服务器机柜内，为大功率刀片服务器、交换机提供备份电源的分配单元(如工业PDU)的内部连接。

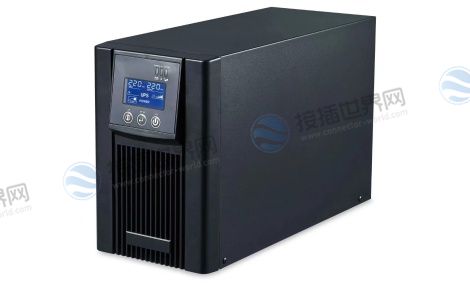

UPS(不间断电源)内部电池组串联连接或输出配电连接。

场景四：特种车辆与轨道交通辅助电源系统

工程机械、农用机械及轨道车辆(如地铁、高铁)的辅助供电网络。

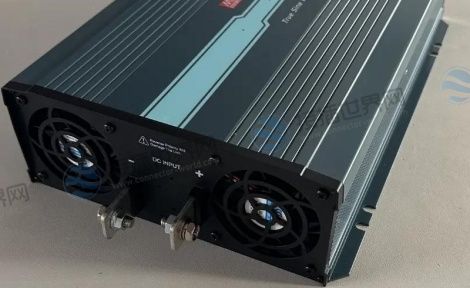

具体连接设备：辅助逆变器(ACU)输出、空调机组电源、大功率照明系统的配电连接点。

三、给工程师与采购的关键选型与操作指南

1.“可密封否”的明确含义与对策

此端子本身不具备独立密封功能，它必须插入到具备相应密封结构的AMPMCP9.5系列连接器塑料护套(Housing)中使用，由护套提供对插后的整体环境密封，选型时必须同步指定匹配的护套。

2.配对公端的精确匹配

参数明确要求对接公端宽度9.5mm，厚度.8mm，这意味着它必须与TEAMPMCP9.5系列中对应尺寸的公端子(PinTerminal)或设备的9.5mm插片(MaleTab)配对使用，错误匹配会导致接触不良、过热甚至烧毁。

3.电线与压接工具的严格规定

线规：仅支持9-12AWG(3-6mm²)的铜导线。使用更细的线会造成过流风险，更粗的线则无法正确压接。

压接工具：F型压接需要专用的全自动或半自动压接机及对应的AMPMCP9.5规格的压接模具(CrimpingDie)。手动压接工具难以保证其高电流连接所需的压接质量和一致性。

4. LV214标准的意义

兼容此标准，意味着端子和电线组合后的性能(如电流循环、振动、热老化等)满足汽车行业的高可靠性测试。即使应用于工业领域，这也是一个重要的质量背书。

5.如需更详细的参数

如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

泰科1-1719386-1插座端子是一个为自动化生产而优化的高功率、高可靠性连接节点。它主要活跃于工业电机驱动、新能源汽车高压辅助系统、通信能源基础设施等领域，是设备内部“主血管”级别的关键连接件。成功的应用，三分在端子本身，七分在于正确的护套匹配、严格的公端配对、精准的线规选择以及专业的压接工艺。忽视其中任何一环，都将无法发挥其应有的性能与可靠性。
