无螺纹接线端子接线教程 接线端子常见规格介绍

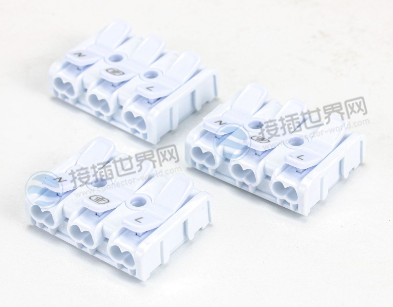

无螺纹接线端子是一种用于连接电气设备的接线端子，它不需要使用螺丝或其他固定装置来固定，而是通过特殊的形式和尺寸来保证连接的可靠性，本文主要讲解无螺纹接线端子接线教程，以及接线端子的常见规格介绍，希望可以帮助您更好地认识这种元器件。
无螺纹接线端子接线方法
无螺纹接线端子是一种电气接线元件，它不需要使用螺纹固定来连接电线，相比于传统的螺纹接线端子，无螺纹接线端子更加方便快捷，并且可以减少接线过程中的误差和故障率，在使用无螺纹接线端子时，需要注意以下几个步骤：
第一步：准备工作
在接线前，需要先准备好需要接线的电器设备以及需要连接的电线，还需要根据电器设备的参数和要求选择合适的无螺纹接线端子。
第二步：剥线
在将电线连接到无螺纹接线端子之前，需要先将电线的绝缘层剥开，露出一段裸露的金属导线，剥线的长度应该与无螺纹接线端子的长度相当，以确保接线的牢固性和稳定性。
第三步：插入电线
将剥好的电线插入无螺纹接线端子的插孔中，确保电线能够紧密地贴合插孔内的金属接触面，如果需要连接多条电线，可以选择具有多个插孔的无螺纹接线端子。
第四步：压紧端子
在将电线插入无螺纹接线端子后，需要使用工具将端子压紧，以确保电线能够紧密地固定在端子内部，在压紧端子时，需要根据无螺纹接线端子的设计和参数选择合适的工具，以避免损坏端子或电线。
第五步：检查连接
在完成接线后，需要仔细检查连接是否牢固，电线是否与端子紧密贴合，以确保接线的可靠性和安全性。
使用无螺纹接线端子进行电气接线可以提高接线的效率和准确性，并且可以减少接线过程中的故障率，在接线过程中，需要注意选择合适的无螺纹接线端子和工具，并仔细检查连接的可靠性和安全性。
接线端子的常见规格
1、插拔式
由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上，此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护接片，并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
2、栅栏式
是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
3、弹簧式
是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
4、轨道安装式
采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
5、轨道式
采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全，该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标志条、挡板等。
6、H型穿墙式
采用螺钉连接线技术，绝缘材料为PA66（阻燃等级：UL94，V-0），连接器采用优质的高导电金属材料，H型穿墙式接线端子可并排安装在为1mm到10mm等厚度的面板上，可自动补偿调整面板厚度的距离，组成任意极数的端子排，而且可以使用隔离板来增加空气间隙和爬电距离，不需要任何工具，便可将穿墙式接线端子牢固的安装在面板上矩形预留孔里，安装极其方便。
以上就是无螺纹接线端子接线教程、接线端子常见规格的介绍，大家在挑选端子前，可以多了解一些相关知识，本网站会持续更新接插件知识科普等内容，欢迎关注我们。
