连接器选购注意事项 | 连接器外壳功能以及作用科普

外壳可以展示连接器产品的第一印象，但好的外壳不仅具有良好的视觉美感，也是连接器非常关键的物理结构之一，发挥着非常重要的作用，本文就来就来谈谈连接器外壳的具体作用，大家在选购时也要注意外壳的品质。

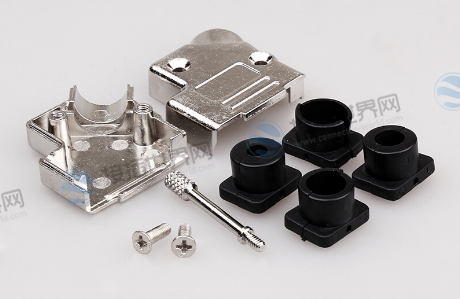

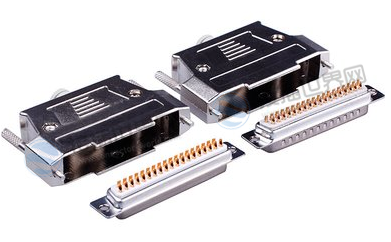

连接器外壳功能以及作用

连接器的外壳可以提供许多重要功能，从本质上可以理解为壳体在相邻触点之间，以及触点和外界之间提供电绝缘，这种绝缘通常表示为连接器的介电耐压额定值。

外壳将触点保持在连接器的一半中，与配合半部中的触点保持正确的关系，以提供配合和取消配合，连接器外壳还固定触点之间的间距，并限定触点之间的蠕变（表面上的电跟踪距离）和间隙（线性“视线”距离）。

在一些情况下，外壳提供不同的腔配置以允许信号和电源触点的混合，在其他应用中，连接器外壳与更大的电路外壳集成在一起，为客户提供附加价值，此外，外壳还为电触点提供一定程度的环境保护。

外壳提供的环境保护水平由入侵保护评级系统确定，每个电连接器都具有两位数的IP等级，一个数字是指对物理对象的保护，第二个涉及潮湿，大多数未密封的连接器具有IP20的固有额定值。

防止电触点的物理接触也是外壳的关键功能，并且在高压应用中尤其重要，连接器壳体至少可以防止对接触件本身的操作损坏，这种情况一般在组装或安装成品时发生，在处理升高的电压时，安全标准要求设计特征以防止意外接触电触点，大多数情况下，触点是凹陷的并且被遮盖作为接触的机械屏障。

此外连接器的外壳必须足够坚固，以应对应用的环境条件，因为连接器必须能够承受应用温度范围和加工温度，例如回流焊接过程中遇到的温度，预计室外使用，外壳应抵抗紫外线辐射。要注意的是如果连接器受到机械冲击和冲击，则外壳应由坚韧的聚合物或金属外壳制成。

如果连接器外壳需要有源锁定，则需要一种聚合物，该聚合物允许锁定灵活性，同时仍满足其他机械和电气要求，甚至应该考虑化学暴露。例如，如果连接器将用于汽油泵，则壳体必须能够承受持续暴露于挥发性碳氢化合物而不会变脆。

关于连接器外壳的作用，我们总结了以下几点：

1、机械保护作用

壳体隔离将连接器内外隔离，发挥机械保护作用，特别是用于碰撞、室外环境或电子产品外部连接器，其坚固的壳体能有效抵抗外部机械作用，防止绝缘和接触器损坏。

2、防水防尘作用

外壳可以保护连接器的内部结构，不受灰尘、水和其他外部环境因素的影响，特别是在水下或野外使用的连接器中，其外壳也具有不同程度的高密封性能。

3、支撑和安装绝缘物的作用

当配备接触器的绝缘物安装在连接器外壳上时，接触器可以通过插头和插座中的外壳获得精确的空间位置，从而保证互插互配的高精度。

4、插头插座连接分离的作用

连接器插头与插座连接、锁紧和分离，由外壳零件之间的机械动作实现，其导向和定位需要外壳配合。

5、安装固定连接器的作用

在连接器的结构设计中，通常用于连接器的结构设计，将连接器固定在面板或设备上。

6、固定电缆的作用

当软电缆穿入连接器的刚性结构时，会出现摆动和歪曲，连接器外壳后盖和夹线圈的结合可以使其更加拧紧。

7、视觉美与产品功能相结合

如今，工业连接器的外观不再仅仅满足功能需求，更注重视觉美感与功能的结合，因此，更具工业美学的连接器外观更受消费者欢迎。

8、电屏蔽作用（限屏蔽款）

对于具有屏蔽功能的工业连接器，除电缆需要屏蔽层外，连接器外壳应采用全金属电屏蔽结构设计，对连接器内部起到屏蔽保护作用。

以上就是连接器外壳功能以及作用的科普，如果您想了解更多连接器、元器件或者汽车行业的相关资讯，请持续关注接插世界网。
