VH连接器系列参数_功能作用_优缺点

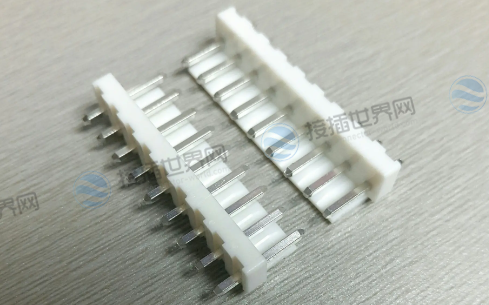

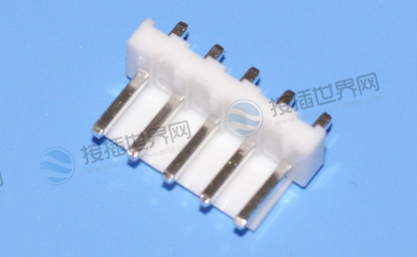

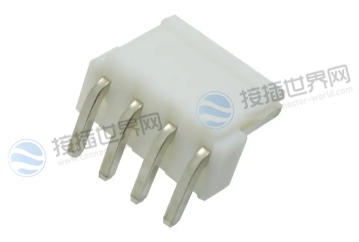

VH连接器是一种电气连接器，用于连接电线和电路板，最初由日本公司JST（J.S.T. Mfg. Co., Ltd.）开发，它是一种装配型压接连接器，配有压接接头。

VH连接器的名称是从日语词汇“V”（意为方形）和“H”（意为装配型）中取得的，其特点是将电线穿过连接器内部的导电孔，通过压接接头连接电路板上的电气部件。VH连接器具有密封性好、接触性能稳定、连接方便快捷等优点，因此在电子电气领域中得到了广泛的应用。

VH连接器功能作用

VH连接器主要用于将电线连接到电路板上，起到信号或功率传输的作用，具体功能和作用包括以下几个方面：

1. 电线连接：它是一种轻松、可靠的电线连接方式，使得电线可以方便地连接到电路板上。

2. 信号传输：可以将电路板上的信号线与控制器、感应器和执行器等其他设备连接起来，实现信息的传递和控制。

3. 功率传输：可以传输电路板上的功率，使得电路板能够工作。

4. 防水密封：连接口可以使用防水胶应用于连接部分，达到防水效果。

5. 可靠性：采用压接接头连接电线和电路板，连接稳固、可靠，减少了因松动或断开造成的故障。

VH连接器在电路板设计和制造中，起到连接电线和电路板、传输信号和功率等重要功能的作用。

VH连接器规格参数

下面是一些VH连接器的常见的规格参数，具体如下：

1. 电流：3A、5A、10A、15A、20A、25A、30A、40A、50A、60A

2. 电压：250VAC

3. 极数：2P、3P、4P、5P、6P、7P、8P、9P、10P

4. 接触阻抗：20mΩ以下

5. 绝缘阻抗：1000MΩ以上

6. 工作温度范围：-25℃~85℃

7. 耐震性：10~55Hz，1.5mm 振幅

8. 耐冲击性：500m/s²

当然，以上规格参数只是一些常见的选项，实际的规格可能会因为生产厂家不同而有所不同，可以参考对应型号的PDF文档。

关于VH连接器端子保持力

VH连接器的端子保持力主要取决于其接触片与插针之间的摩擦力和压接力。插针插入连接器的接触片时，接触片上的弹性材料会产生一定的阻力，这种阻力可以防止插针松脱。与此同时，压接力也可以使插针牢固地固定在连接器中。

具体来说，端子的保持力除了受到接触片的弹性变形外，还受到连接器外壳的设计形状、材质以及压接力的大小等多种因素的影响。一般来说，VH连接器的端子保持力在3N-5N之间，这样的力大小可以保证连接的牢固性，同时又不会造成插拔困难。

需要说明的是，VH连接器的端子保持力不能太大，否则会造成插拔困难、连接不牢等问题，同时也会给插针带来损坏。因此，在设计和选择VH连接器时，需要综合考虑的因素还有很多，需要根据具体的应用场景和要求进行评估和选择。

VH连接器的优缺点

VH连接器是一种普遍使用的线束连接器，使用时也有相应的优缺点，下面概括起来说说。

主要优点：

1. 成本低廉：结构简单，生产成本较低，所以其价格相对较低，能够满足大众的需求。

2. 安装方便：采用压接式端子，插针材质一般为锡铁合金，安装方便，可靠性较高。

3. 应用广泛：应用范围广泛，包括家用电器、汽车、仪器仪表等，可以满足不同领域的需求。

4. 接触可靠：接触片具有弹性，插头插入时可产生一定的阻力，使得连接更加牢固可靠。

主要缺点：

1. 低电流应用：由于VH连接器的额定电压和电流通常较低，不适用于高电压大电流领域。

2. 插拔次数较少：端子和插针采用的是压接式，因此其插拔次数相对较少，不能适应频繁接插的场合。

3. 环境适应性较差：材质较为简单，不具备防水、防尘、耐高温等特性，所以它的环境适应能力较差。

VH连接器虽然适用范围广泛，但其额定电压和电流不高，适用环境较为有限。因此，在应用过程中需要根据具体的要求和场合选择合适的连接器。

VH连接器和XH连接器的区别

VH连接器和XH连接器都是一种线束连接器，但它们还是有一些区别的，具体表现在以下几个方面：

1. 应用领域不同；VH连接器一般用于普通家电、汽车、仪器仪表等领域，通常用于低电压、小电流的场合；而XH连接器则主要应用于电脑主板、LCD显示器和其他高端数码产品等领域，通常用于较高电压、大电流的场合。

2. 外形设计不同；VH连接器的外形比较简单，普遍采用矩形外形；而XH连接器则比较小巧玲珑，通常采用直径在2-2.5mm左右的圆形外形。

3. 电压电流不同；由于应用领域的不同，VH连接器的电压和电流一般比XH连接器低。VH连接器的额定电压在250V以下，额定电流一般在2A以下；而XH连接器的额定电压在500V以上，额定电流可以达到5A或更高。

4. 端子类型不同；VH连接器通常采用压接式端子，插针材质一般为锡铁合金；而XH连接器则采用锡焊式端子和插针，安装方便可靠。

5. 价格不同；由于XH连接器的应用领域比较高端，产品性能相对较好，因此价格一般会比VH连接器高一些。

综上所述，虽然VH连接器和XH连接器都是线束连接器，但它们适用的领域、外形设计、电压电流、端子类型和价格等方面都有所不同，需要根据具体的应用场合选择合适的连接器。
