弹簧加载连接器工作原理_作用_结构组成
弹簧加载连接器（Spring Loaded Connector）是一种常见的电气连接器，也被称为弹簧接线端子或插拔式连接器。它们使用弹簧力量来实现电线或导线的快速、可靠的连接和断开，而无需使用螺丝或螺母。
弹簧加载连接器的工作原理是通过弹簧内部的弹性力来提供紧固和电气连接。当插入电线时，弹簧会受到压缩并与电线形成良好的接触，确保可靠的电气连接。当需要断开连接时，可以通过轻轻拉动电线来释放弹簧的压力，使其松开电线。
弹簧加载连接器广泛应用于各种领域和应用，包括电子设备、自动化设备、通信设备等。它们提供了一种方便、可靠的连接解决方案，节省了时间和人力成本，并确保良好的电气连接性能。
结构组成
弹簧加载连接器通常由以下几个主要组成部分构成：
-
弹簧接触片（Spring Contact）：弹簧接触片是弹簧加载连接器的核心组成部分。它通常由弹性材料制成，如弹簧钢或铜合金。弹簧接触片具有良好的弹性特性，可以通过压缩和释放来实现电线的连接和断开。弹簧接触片的形状和设计可以确保稳定的电气接触和良好的导电性能。
-
接线座（Socket）或插座（Receptacle）：接线座是用于接收插入的电线的部件。它通常由导电材料制成，如铜合金，具有与电线接触的弹簧接点。接线座通常具有插槽或孔，用于插入电线，并与弹簧接触片建立电气连接。
-
外壳（Housing）：外壳是弹簧加载连接器的外部包装，用于固定和保护内部组件。它通常由工程塑料或金属制成，具有足够的强度和耐用性。外壳通常具有相应的插槽、孔或接口，用于插入电线和与其他连接器或设备进行连接。
-
弹簧或固定结构：弹簧加载连接器中的弹簧或固定结构用于提供压力或力量，以保持电线的稳定插入和良好的接触。这可以是弹簧力量的弹簧片、弹簧组件或其他类型的弹性元素。
以上是弹簧加载连接器的常见组成部分，其设计和构造可能因制造商和特定型号而有所不同。这些组件的协同作用确保了可靠的电气连接和方便的插拔操作。
功能作用
弹簧加载连接器在电气连接领域中有着广泛的应用，其作用主要有以下几个方面：
-
电线连接：用于连接电线或导线，提供可靠的电气连接。它们可以连接电路中的各种电线，包括电源线、信号线、控制线等。通过插入电线并释放，弹簧加载连接器能够快速、方便地建立稳定的连接，无需使用工具。
-
电力传输：可以承载电流和电压，用于可靠地传输电力。它们广泛应用于各种电气设备和系统中，包括控制面板、配电柜、电机驱动、照明系统等。弹簧加载连接器的良好电气接触性能确保了高效的电力传输和低电阻连接。
-
信号传输：除了电力传输，弹簧加载连接器还用于传输信号和数据。它们提供可靠的电气连接，确保信号传输的稳定性和准确性。在各种应用中，如通信设备、自动化系统、仪器仪表等，弹簧加载连接器被广泛用于连接信号线和数据线。
-
简化维护和更换：设计使得维护和更换电线变得更加便捷。通过插拔电线，可以快速更换或维修连接器，节省时间和人力成本。这对于需要频繁更换电线的应用或在维护过程中需要进行连接器检查和维修的场景非常有用。
常见类型
弹簧加载连接器存在多种类型，以下是其中一些常见的类型：
-

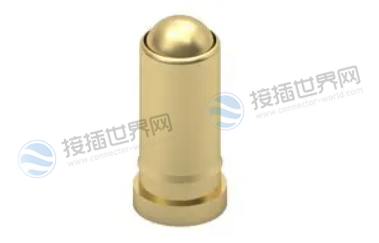

弹簧插座连接器（Spring-Loaded Socket Connector）：具有内部的弹簧接触片，用于插入电线或针脚连接。它们通常用于测试和测量应用中，例如测试夹具、测试探针等。
-

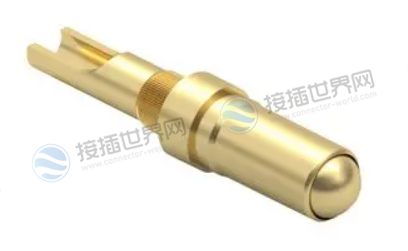

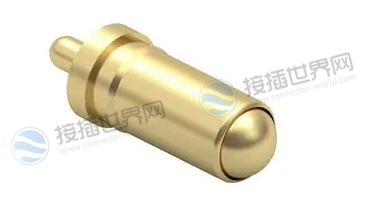

弹簧插头连接器（Spring-Loaded Pin Connector）：具有外部的弹簧接触片，用于插入到插座或孔中。它们常见于电子设备、测试仪器和连接系统中，用于可靠的信号传输和连接。
-
弹簧终端连接器（Spring Terminal Connector）：采用弹簧接触片作为连接部分，用于连接电线或导线。它们通常具有螺钉或压接式的连接方式，可用于电力和信号传输，广泛应用于控制面板、电气柜和自动化系统中。
-
弹簧钳夹连接器（Spring Clamp Connector）：采用弹簧钳夹作为连接部分，可以快速夹紧电线或导线。它们常见于照明系统、建筑电气和配电系统中，用于电力传输和连接。
-
弹簧卡扣连接器（Spring Latch Connector）：这种连接器采用弹簧卡扣结构，使得连接器可以快速插入和锁定。它们通常用于模块化设备、机柜和插槽系统中，用于电源连接和模块交换。
这只是一些常见的弹簧加载连接器类型示例，实际上还有许多其他类型的弹簧加载连接器，每种类型都有特定的应用和设计考虑。具体的连接器类型和设计会因制造商和应用领域而有所不同。
接线方法
使用弹簧加载连接器进行电线连接的步骤如下：
-
准备工作：确认所需连接器的类型和规格，选择适合的连接器。准备要连接的电线或导线，确保其长度和剥离的绝缘部分适合连接器要求。
-
插入电线：将电线的剥离绝缘部分插入连接器的插槽或孔中。插入时，确保电线完全插入并与弹簧接触片良好接触。
-
确认连接：确保电线插入连接器后，给予适当的压力使其与弹簧接触片建立可靠的电气连接。这可能涉及对电线施加轻微的压力或推动电线至底部。
-
确保稳固：确保连接器中的弹簧或固定结构将电线牢固地固定在位，以防止其意外脱落。
-
连接测试：完成连接后，建议进行连接测试，确保电线与连接器之间的电气连接良好。这可以通过测量电阻或使用适当的测试仪器来完成。
请注意，不同型号和制造商的弹簧加载连接器可能有不同的使用方法和细节。因此，在使用特定连接器之前，建议仔细阅读和遵循所提供的制造商说明和使用指南，以确保正确的安装和操作。
主要优势
弹簧加载连接器具有许多优点，主要包括：
-
快速和方便的连接：无需使用工具，只需插入电线即可完成连接。
-
可靠的电气连接：弹簧加载连接器提供稳定和可靠的电气连接，确保良好的信号传输和电力传输。
-
适用于多种导线尺寸：弹簧加载连接器通常具有灵活的设计，适用于不同尺寸的电线或导线。
-
重复使用和易于维护：可以多次插拔连接，方便维护和更换。
应用特点
弹簧加载连接器在各种应用领域中都有广泛的应用，包括但不限于以下几个方面：
-
测试和测量设备：弹簧加载连接器常用于测试和测量设备中，如测试夹具、测试探针和测试仪器。它们可用于连接测试电路、测量信号和传输数据，提供可靠的电气连接和接触。
-
电子设备：弹簧加载连接器被广泛应用于各种电子设备中，包括通信设备、计算机和嵌入式系统。它们用于连接电源线、信号线和数据线，实现电力传输和信号传输，例如连接板卡、模块、接口和外设设备。
-
工业自动化：在工业自动化领域，弹簧加载连接器可用于连接传感器、执行器、控制器和工控设备。它们提供可靠的电气连接，用于传输控制信号、电力和数据，实现设备之间的通信和控制。
-
交通运输：弹簧加载连接器也在交通运输领域中有应用，例如汽车、火车、飞机和船舶。它们可用于连接车辆或船舶的电气系统、照明系统、控制系统和传感器，提供稳定的电力和信号传输。
-
医疗设备：在医疗设备中，弹簧加载连接器常用于连接医疗仪器、监护设备和医疗传感器。它们可用于连接电源线、信号线和传感器，实现医疗设备之间的通信和数据传输。
-
汽车电子：弹簧加载连接器在汽车电子中扮演重要角色，用于连接汽车电子控制单元（ECU）、传感器、照明系统和电源线。它们提供可靠的电气连接，承载高电流和高温度环境，确保汽车电子系统的正常运行。
总的来说，弹簧加载连接器在各个行业和领域中被广泛使用，用于连接电源、信号和数据线，实现电力传输和信号传输。其可靠性、方便的插拔操作以及适应不同环境和要求的特性，使其成为许多电气连接需求的理想选择。
