太阳能连接器功能特点_工作原理_接线方法

太阳能连接器是一种用于太阳能发电系统中的电气连接器，用于连接太阳能电池板、逆变器和其它电气组件。

太阳能连接器在太阳能发电系统中起到关键作用，提供了安全、可靠的电气连接，以实现太阳能电能的传输和利用。它们被广泛应用于太阳能电站、太阳能光伏系统和其他太阳能应用中。

功能特点

1. 直流连接：用于连接太阳能电池板产生的直流电能。太阳能电池板通常输出直流电，而太阳能连接器提供了一种安全和可靠的方法，将电能从电池板传输到其他系统组件。

2. 防水防尘设计：通常具有防水和防尘的设计，以应对户外环境中的水和灰尘。这样可以确保连接器在各种天气条件下正常运行，并保护电气连接的安全性和可靠性。

3. 高电压和高电流承载能力：需要具备足够的电压和电流承载能力，以应对太阳能发电系统中的高功率输出。这样可以确保连接器能够承受系统产生的电压和电流，并保持连接的稳定性和安全性。

4. 可插拔性：一般具有可插拔的设计，方便安装和维护。它们允许快速连接和断开，简化系统的安装和维护过程。

5. 标准化：通常遵循特定的标准和规范，以确保兼容性和互操作性。常见的太阳能连接器标准包括MC4（Multi-Contact 4mm）和Amphenol H4等。

结构组成

太阳能连接器的结构通常由以下几个主要组件构成：

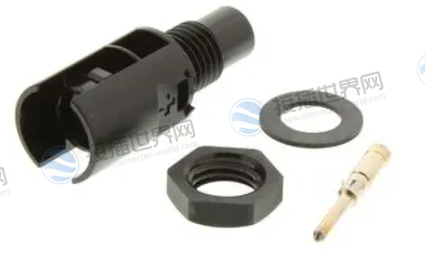

1. 插头（Male Connector）：插头是连接器的一部分，通常是太阳能电池板的输出端连接器。它通常具有金属引脚或接触子，用于传输电流。

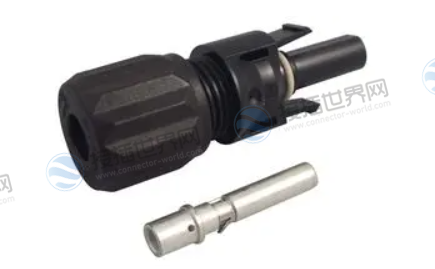

2. 插座（Female Connector）：插座是连接器的另一部分，通常是逆变器或其他电气组件的连接器。插座与插头配对，形成电气连接。插座通常也具有金属引脚或接触子。

3. 锁定机制：为了确保连接器的牢固性和稳定性，许多太阳能连接器配备了锁定机制。锁定机制可以是旋转式、推拉式或其他形式，用于将插头和插座锁定在一起，防止意外脱落或松动。

4. 绝缘套（Insulation Sleeve）：绝缘套通常位于连接器的插头和插座之间，用于隔离和保护金属引脚，防止短路和电气隔离失效。绝缘套通常由耐高温、耐候性和绝缘性能较好的材料制成。

5. 密封环（Sealing Ring）：由于太阳能连接器通常用于户外环境，需要具备防水和防尘的能力。密封环位于连接器的插头和插座之间，提供防水和防尘的密封效果，保护连接器免受环境的影响。

6. 引导插槽（Guide Keyway）：为了确保正确的插入方向和对齐，太阳能连接器通常具有引导插槽。插头和插座上的引导插槽相互对应，使连接器只能按照正确的方向插入。

这些组件的具体设计和形状可能会因连接器类型和制造商而有所不同。不同的太阳能连接器标准，如MC4和Amphenol H4，具有不同的结构和特点。因此，在进行连接器选择和安装时，建议参考所使用的连接器的技术规范和制造商的指南，以了解其具体结构和要求。

工作原理

太阳能连接器的工作原理涉及到电气连接和传输太阳能电能的过程。以下是一般太阳能连接器的工作原理：

1. 电气连接：插头和插座通过金属引脚或接触子之间的物理接触建立电气连接。插头上的金属引脚与插座上的金属接触子对应连接，形成电路路径。

2. 电流传输：当太阳能电池板产生电流时，通过太阳能连接器的电气连接，电流从太阳能电池板的插头流向插座，然后传输到逆变器或其他电气组件。插头和插座之间的金属接触子和引脚允许电流流动，从而将太阳能电能传输到其他系统组件中。

3. 电气隔离：通常具有绝缘套，位于插头和插座之间，用于隔离和保护金属引脚。绝缘套的存在可以防止插头和插座之间的金属接触导致短路，并确保电气隔离和安全性。

4. 锁定机制：锁定机制确保连接器的牢固性和稳定性。一旦插头插入插座，锁定机制会将它们锁定在一起，防止意外松动或脱落。

5. 防水防尘：通常具有密封环，位于插头和插座之间，提供防水和防尘的密封效果。密封环的存在可以防止水分、灰尘和其他环境因素进入连接器，保护电气连接和组件的安全性。

简单来说，太阳能连接器通过电气连接和金属引脚之间的接触，实现太阳能电能的传输和连接器的稳定性。它们具有防水、防尘、电气隔离和锁定等特点，确保太阳能发电系统的安全、可靠运行。具体的太阳能连接器工作原理可能因连接器类型和制造商而有所不同，因此建议参考所使用连接器的技术规范和制造商的指南以获取准确的工作原理和使用说明。

太阳能连接器的连接方式通常遵循以下步骤：

1. 准备工作：确保在连接太阳能电池板之前，系统已经安装和定位好，并且太阳能电池板没有直接接收到阳光或其他光源。

2. 检查极性：太阳能连接器通常具有正负极的标识，确保正确连接。检查太阳能电池板和逆变器或其他组件上的连接器极性，确保正极与正极、负极与负极连接。

3. 插入连接器：将太阳能连接器的插头插入太阳能电池板上的插座。插头和插座通常具有特定的形状和设计，确保正确对齐和插入。

4. 锁定连接器：许多太阳能连接器具有锁定机制，用于确保连接的牢固性和稳定性。根据连接器的设计，旋转或按下连接器部件，将其锁定在插座上。

5. 检查连接：连接完成后，检查连接器是否牢固且没有松动。确保连接器的金属引脚和插座之间没有杂质或脏污，以确保良好的电气接触。

6. 测试电流：连接完成后，可以通过使用适当的测试仪器或工具来测量太阳能电池板输出的电流和电压，以确保连接正常并产生预期的电能输出。

请注意，具体的连接步骤可能会根据所使用的太阳能连接器类型和制造商的指南而有所不同。因此，在进行连接之前，建议参考所使用的太阳能连接器的安装手册和说明，按照其提供的具体指导进行连接。此外，为确保安全和正确性，对于不熟悉太阳能系统安装的人员，最好由专业人士进行连接和安装。

主要应用

太阳能连接器在太阳能发电系统中具有广泛的应用，主要用于连接太阳能电池板、逆变器和其他电气组件。以下是太阳能连接器的一些主要应用：

1. 在大型太阳能光伏电站中，太阳能连接器被用于连接大量的太阳能电池板。它们提供了安全、可靠的电气连接，将太阳能电能从电池板传输到逆变器或其他电力管理系统。

2. 太阳能连接器被广泛应用于家庭和商业太阳能光伏系统。它们用于连接太阳能电池板、逆变器、电池储能系统和其他组件，将太阳能转化为电能供电使用。

3. 在太阳能电池板的安装过程中，太阳能连接器用于连接电池板之间的串联或并联电路。它们提供了简便的电气连接方法，确保太阳能电池板正确连接并输出所需的电流和电压。

4. 被用于连接太阳能照明系统中的太阳能电池板和LED灯具。它们提供了电能传输和电气连接，使太阳能照明系统能够利用太阳能进行照明。

5. 被用于连接太阳能充电系统中的太阳能电池板和充电控制器。它们提供了可靠的电气连接，将太阳能电能传输到充电控制器，用于充电电池或供电其他设备。

6. 被用于太阳能移动设备，如太阳能充电器和太阳能背包。它们用于连接太阳能电池板和内置电池或设备，实现太阳能充电和供电功能。

总的来说，太阳能连接器在太阳能发电系统的各个环节中起着关键的连接作用，提供了安全、可靠的电气连接和电能传输。它们被广泛应用于太阳能光伏电站、光伏系统、照明系统、充电系统和移动设备等领域。
