SDI端子电气规格_式样类型_功能作用

SDI（Serial Digital Interface）端子是一种用于传输数字视频信号的接口或连接器。SDI是一种广泛应用于广播、电视制作和视频行业的标准接口，用于高质量的数字视频传输。

SDI端子通常使用BNC（Bayonet Neill–Concelman）连接器，这是一种常见的同轴电缆连接器。它采用扭转锁定机制，使连接稳固可靠，并提供高频率传输所需的优秀屏蔽性能。

SDI端子主要用于传输高清视频信号、标清视频信号和其他数字视频信号。它可以传输各种视频格式，包括但不限于SD-SDI（标清SDI）、HD-SDI（高清SDI）和3G-SDI（3G高清SDI）。SDI端子还支持音频信号的传输，通常使用嵌入式音频的方式将音频信号与视频信号一起传输。

功能特点

SDI端子具有以下特点：

1. 高质量数字传输：能够传输无损的数字视频信号，保持视频质量的高清晰度和精准度。

2. 远距离传输：支持远距离的数字视频传输，可以覆盖较长的传输距离，常见的距离包括数百米甚至数千米。

3. 实时性：提供实时传输，适用于需要即时显示和处理的视频应用。

4. 广泛应用：广泛应用于广播、电视制作、电影制作、摄像机、监视系统和其他专业视频设备中。

需要注意的是，SDI端子有不同的版本和规范，如SD-SDI、HD-SDI和3G-SDI等。在连接和使用SDI端子时，应确保使用的设备和线缆符合相应的SDI标准，并确保设备之间的兼容性。

电气规格

SDI端子的电气规格可以根据不同的SDI标准和版本而有所差异。以下是一般情况下SDI端子的常见电气规格：

1. 信号类型：传输的是串行数字视频信号。根据不同的SDI标准，信号类型可以是SD-SDI（标清SDI）、HD-SDI（高清SDI）、3G-SDI（3G高清SDI）或其他。

2. 电压：电压通常是75欧姆阻抗匹配的，其电压一般是标准电平的数字信号，可以是 TTL（Transistor-Transistor Logic）电平或者其他符合标准的电平。

3. 速率：速率取决于所使用的SDI标准。常见的SDI速率包括270 Mbps（SD-SDI），1.485 Gbps（HD-SDI），2.97 Gbps（3G-SDI）等。不同的速率对应不同的视频分辨率和帧率。

4. 帧同步：通常支持帧同步，即在传输过程中保持视频帧的同步性，以确保正确的图像显示。

5. 数据编码：使用特定的数据编码格式来传输数字视频信号，如NRZ（Non-Return-to-Zero）编码、8b/10b编码等。

另外，需要根据具体的SDI标准和设备规格查阅相关的技术资料以获取更详细的电气规格信息。在连接SDI端子时，还需注意正确匹配信号类型、电压和速率，以确保传输的数字视频信号的质量和稳定性。

SDI端子尺寸

SDI端子并没有固定的标准尺寸，而是根据不同的连接器类型而有所变化。常见的SDI端子连接器类型是BNC（Bayonet Neill–Concelman）连接器，其尺寸如下：

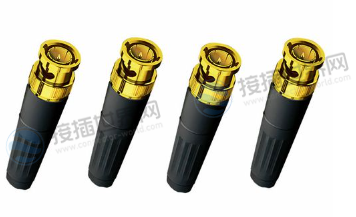

• BNC连接器：BNC连接器用于传输SDI信号的常见连接器类型。它的外径约为9.5毫米（0.37英寸），长度通常在25-35毫米（0.98-1.38英寸）之间。BNC连接器具有一个扭转锁定机制，可以轻松插入和锁定。

BNC连接器有不同的规格和型号，包括75欧姆和50欧姆阻抗匹配的版本。在SDI应用中，通常使用75欧姆的BNC连接器，以确保信号传输的质量和一致性。

除了BNC连接器之外，还有其他类型的连接器也可以用于SDI端子，如DIN（Deutsches Institut für Normung）连接器和特殊定制的连接器。这些连接器的尺寸可能会有所不同，具体取决于设备和应用需求。其实，SDI端子的尺寸主要取决于所使用的连接器类型，其中BNC连接器是最常见的SDI连接器，其尺寸约为9.5毫米（0.37英寸）的外径和25-35毫米（0.98-1.38英寸）的长度。

功能作用

SDI端子在广播、电视制作和视频行业中扮演着重要的角色。它具有以下主要作用：

1. 数字视频传输：用于传输高质量的数字视频信号。它可以将视频信号从摄像机、视频设备或其他源设备传输到显示器、录像机、监视器或其他目标设备上。SDI端子通过串行传输方式，以可靠、稳定的方式传递数字视频数据。

2. 高清视频传输：支持高清视频传输，如高清电视信号（HD-SDI）和3G高清视频信号（3G-SDI）。它能够传输高分辨率、高帧率的视频内容，保持视频质量的清晰度和精确性。

3. 音频传输：通常支持嵌入式音频传输，可以将音频信号与视频信号一起传输。这样，音频信号可以与视频信号同步传输，方便实现音视频的一致性。

4. 远距离传输：支持较长距离的数字视频传输，可以覆盖数百米甚至数千米的距离。这使得它非常适用于需要远距离传输视频信号的场景，如电视广播、演播室、体育赛事和大型活动等。

5. 实时传输：提供实时传输，可以即时显示和处理视频信号。这使得它在直播、实时监控和实时视频处理等应用中得到广泛应用。

SDI端子式样

SDI（Serial Digital Interface）端子通常使用BNC（Bayonet Neill–Concelman）连接器，但也可以使用其它类型的连接器，具体取决于设备和应用需求。以下是几种常见的SDI端子式样：

1. BNC连接器：BNC连接器是最常见的SDI端子连接器。它采用扭转锁定机制，使连接稳固可靠，并提供良好的屏蔽性能。BNC连接器通常用于专业的广播、电视制作和视频设备中。

2. DIN连接器：某些SDI设备使用DIN（Deutsches Institut für Normung）连接器，如4针、7针或9针DIN连接器。这些连接器可以提供较小的尺寸和密集的引脚布局。

3. 特殊连接器：一些特殊的SDI应用可能使用定制的连接器，以满足特定的需求。例如，一些高速SDI接口可能采用SFP（Small Form-factor Pluggable）或其他光纤连接器。

当然，无论采用何种连接器，它们都旨在提供可靠的电连接和高质量的数字视频传输。在连接SDI端子时，应注意正确插入和锁定连接器，以确保良好的信号传输和连接稳定性。

SDI端子能接3D吗

SDI（Serial Digital Interface）端子可以用于传输3D视频信号。3D视频通常以双目图像（左眼和右眼）的形式进行传输和显示。SDI端子支持高质量的数字视频传输，可以传输包括3D视频在内的各种视频格式。

要在SDI端子上传输3D视频，通常使用一种称为"Stereoscopic 3D"的技术。在这种技术下，左眼和右眼的图像数据被编码为一个串行的数字视频信号，通过SDI端子进行传输。接收端设备可以解码该信号，并使用合适的显示技术（如3D显示器）将左右眼图像分别显示给观众，以实现立体效果。

需要注意的是，为了传输3D视频，SDI端子需要具备足够的带宽和速率，以支持双目图像的传输。一般来说，使用3G-SDI（2.97 Gbps）或更高速率的SDI接口可以满足传输3D视频的需求。同时，还需要确保连接的设备和显示器也支持3D视频传输和显示。

总之，SDI端子可以用于传输3D视频，但需要确保设备和接口的兼容性，以及足够的带宽和速率来支持3D视频信号的传输和显示。
