传感器连接器原理_接线方法_应用场景

传感器连接器是一种用于传感器与其他设备之间进行电气连接的连接器。传感器连接器通常用于将传感器设备与数据采集系统、控制器或其他电子设备进行连接。

传感器连接器的主要功能是提供可靠的电气连接和物理连接，以确保信号传输的稳定性和可靠性。它们通常具有以下特点：

1. 物理连接：通常具有特定的物理形状和尺寸，以确保与传感器和目标设备之间的准确配合。这种物理连接可以是插拔式、螺纹式或其他形式的连接。

2. 引脚排列：引脚排列与传感器的引脚布局相匹配，以确保正确的连接。引脚数量和排列方式根据传感器的要求和连接器的类型而有所不同。

3. 信号传输：能够提供可靠的电气连接，以传输传感器生成的信号。这些信号可以是模拟信号或数字信号，具体取决于传感器的类型和应用。

4. 环境适应性：通常具有良好的环境适应性，能够在不同的工作环境中正常运行。这可能涉及防水、防尘、耐高温或抗震动等特性。

5. 可靠性和耐久性：具有良好的可靠性和耐久性，能够经受长期使用和环境变化的考验。

功能作用

传感器连接器在传感器系统中扮演着重要的角色，它们的作用包括：

1. 提供电气连接：建立传感器与其它设备（如数据采集系统、控制器等）之间的电气连接，使得传感器能够与系统进行信号传输和数据交换。

2. 传输信号：通过连接传感器和目标设备，实现信号的传输。传感器可以通过连接器将生成的模拟信号或数字信号传输给接收设备进行处理、记录或控制。

3. 提供机械支持：提供了稳定的机械支持，确保传感器正确地安装在系统中。连接器的设计和固定方式可以确保传感器在振动、冲击或其他机械应力下保持稳定，以确保准确的测量和传感。

4. 简化维护和更换：使得传感器的维护和更换变得更加简便。当需要对传感器进行维修、校准或更换时，只需拔出连接器，而不必对整个系统进行干预。

5. 适应环境：通常具有防水、防尘、耐高温等特性，以适应不同的工作环境。这保证了传感器的可靠性和稳定性，即使在恶劣的环境条件下也能正常工作。

所以，传感器连接器起到了连接、传输信号、提供机械支持和适应环境等多重作用，确保传感器系统的正常运行和可靠性。选择合适的连接器类型和规格对于传感器系统的性能和可靠性至关重要。

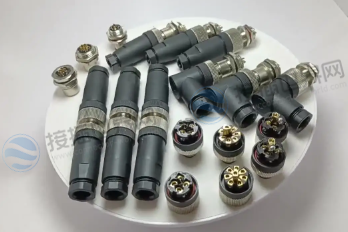

传感器连接器有多种类型，常见的几种类型包括：

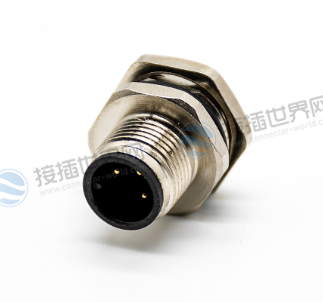

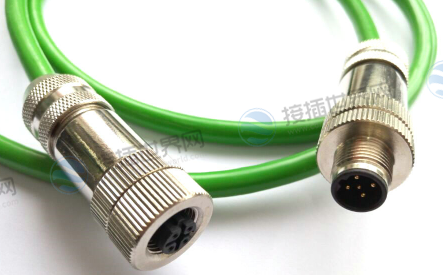

1. M12连接器：一种圆形连接器，具有螺纹接口，通常用于工业自动化领域。它提供多个引脚，可以支持多种信号和电源连接。

2. M8连接器：一种圆形连接器，通常用于小型传感器和紧凑空间的应用。它通常具有3或4个引脚，适用于低功率和数字信号传输。

3. D-Sub连接器：这个是一种矩形连接器，常用于计算机和通信设备中。它通常具有多个引脚，支持模拟和数字信号传输。

4. 插针插座连接器：通常由插针和插座组成，用于传感器与电路板之间的连接。它们提供可靠的电气连接和机械支持。

5. 扁平电缆连接器：主要用于连接柔性扁平电缆的连接器，常用于一些限空较小的应用场景。

6. 弹簧引脚连接器：使用弹簧接触引脚，通过压力来建立电气连接。它们适用于频繁插拔和高振动环境下的应用。

除了以上列举的连接器类型，还有许多其他类型的传感器连接器，如M23连接器、Molex连接器、Tyco连接器等，它们在不同的应用领域和行业中有着特定的应用。在选择传感器连接器时，需根据具体应用需求考虑引脚数量、接口类型、环境适应性、可靠性要求以及兼容性等因素。同时，确保连接器与传感器和目标设备之间的兼容性，以确保稳定和可靠的信号传输。

工作原理

传感器连接器的工作原理与其具体设计和类型有关。然而，一般来说，传感器连接器的工作原理涉及以下几个方面：

1. 电气连接：提供了传感器与目标设备之间的电气连接。它通过引脚、插针或插座等接触部件，确保传感器的信号线和电源线与目标设备的电路正确连接。这样，传感器生成的信号可以传输到目标设备进行处理和分析。

2. 信号传输：承载传感器生成的信号的传输。传感器可能产生模拟信号或数字信号，连接器要能够传输这些信号，保持其准确性和完整性。连接器的设计和材料选择通常考虑了信号传输的要求，如降低信号干扰、提供良好的电气特性等。

3. 机械支持：提供机械支持，确保传感器和目标设备之间的稳固连接。这对于防止松动、振动造成的信号干扰和连接断开非常重要。连接器的设计通常包括插孔、插销、螺纹等结构，以提供牢固的连接和稳定性。

4. 环境适应性：可能需要具备一定的环境适应性。这意味着连接器要能够在不同的工作环境条件下正常工作，如高温、低温、湿度、腐蚀等。连接器的材料和密封设计可能考虑到这些因素，以保护连接器内部的电气接点和电路。

简单来说，传感器连接器的工作原理是通过提供电气连接、信号传输和机械支持来实现传感器与目标设备之间的可靠连接。这样，传感器可以将其生成的信号传输到目标设备进行处理、分析和控制，以实现各种应用需求。

传感器连接器的接线方式可以根据具体的传感器类型和连接器类型而有所不同。以下是一般的接线步骤和注意事项：

1. 确认传感器和连接器类型：了解传感器和连接器的规格和类型，包括引脚数量、引脚布局、信号类型（模拟或数字）等。确保选用的连接器与传感器兼容。

2. 准备工具和材料：准备所需的工具，如剥线钳、螺丝刀等。根据需要，可能需要电缆、电线、端子等材料。

3. 确定信号线和电源线：根据传感器规格和应用要求，确定连接器中的信号线和电源线。通常，信号线用于传输传感器生成的信号，而电源线用于为传感器提供所需的电源。

4. 剥离电缆绝缘：对于使用电缆连接的传感器，使用剥线钳剥去电缆的外绝缘层，露出内部的导线。

5. 插入连接器：将剥去绝缘的电缆插入连接器中的相应插槽或引脚孔中。确保导线与连接器引脚对应正确，且插入牢固。

6. 固定连接器：根据连接器的设计，使用螺丝刀或其他固定工具将连接器固定在位置上，以确保稳定的连接。

7. 连接信号和电源线：根据传感器和连接器的引脚布局，将信号线和电源线连接到相应的引脚上。这可以通过焊接、压接或使用端子等方式完成。

8. 检查接线质量：确保所有的连接牢固可靠，并且没有导线短路或松动。使用万用表等测试工具检查信号线和电源线之间的连通性。

注意，接线的具体步骤可能因传感器和连接器类型的不同而有所差异。因此，在进行接线之前，最好参考传感器和连接器的规格说明书，以确保正确的接线和操作。

应用场景

传感器连接器广泛应用于各种场景，包括但不限于以下领域：

1. 工业自动化：广泛用于连接各种类型的传感器，如温度传感器、压力传感器、流量传感器、位置传感器等。这些连接器能够提供可靠的信号传输，以监测和控制生产过程中的各种参数。

2. 汽车电子：可用于连接各种传感器，如发动机传感器、车速传感器、气囊传感器等。它们能够在车辆系统中传输信号，监测车辆状态并提供驾驶辅助和安全功能。

3. 医疗设备：常用于连接各种医疗传感器，如心率传感器、血氧传感器、体温传感器等。这些连接器能够实现准确的信号传输，以监测患者的生理参数并提供医疗诊断和治疗支持。

4. 航空航天：主要用于连接各种传感器和测量设备，以监测飞行器的状态、环境参数和性能。这些连接器具有抗振动、抗冲击和高可靠性的特点，能够在严苛的航空环境中可靠工作。

5. 家用电器：通常用于连接各种传感器，如温度传感器、湿度传感器、光照传感器等。这些连接器能够提供信号传输，实现智能控制和自动化功能，提升用户体验和能源效率。

除了以上场景，传感器连接器也应用于物联网设备、环境监测、安防系统、机器人技术等领域。总的来说，传感器连接器在需要连接传感器和其他设备，并实现信号传输和数据交换的任何应用场景中都起到了关键的作用。
