XLR连接器类型_引脚配置_主要优势

作者：小编-东升来源：接插网浏览量：4310时间：2023-05-31 16:24:27

XLR是一种电气连接器，主要用于音频和视频应用中的布线。这些连接器还用于照明控制、低压电源等。XLR连接器是由James H Cannon发明的。因此，它们也被称为Cannon连接器。

XLR连接器符合IEC 61076-2-103尺寸标准。

XLR连接器最初被称为X连接器。后来，在这个连接器上增加了闩锁（L）和合成橡胶化合物（R），所以现今名称变成了XLR连接器。

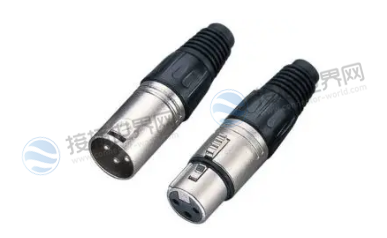

卡侬接头

引脚配置

XLR连接器呈圆形。最常见的XLR是3针连接器，但还有其它连接器变体，其针数从2到 7不等。所有这些变体都有公插头和母插头型号版本。一般情况下，XLR连接器的针脚呈圆形排列。接下来看看XLR连接器中相关类型的引出线。

注意：本文显示了公头版本连接器的引出线，但母公头版本中的针脚排列与公头版本完全相同。

1、XLR3引出线

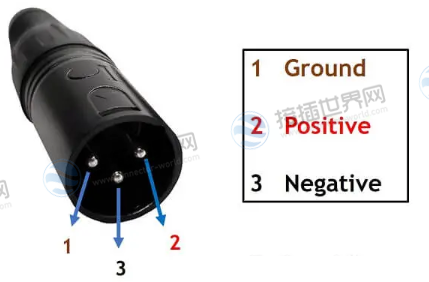

XLR3引出线

这里的数字3表示是3芯XLR接头，它是平衡音频信号最常见的行业标准。我们在大多数专业话筒中都能看到这个卡侬接口。它们还用于电动轮椅和踏板车。XLR3 的引脚图如下所示。

注意： XLR连接器的一个主要优点可以根据这个引脚排列来理解。正如我们所见，引脚1是接地参考。针脚2和针脚3用于极性相反的相同信号，即针脚2承载准确的信号，而针脚3承载相反极性的信号。这种方法消除了线路中携带的任何电气干扰。

2、XLR4引出线

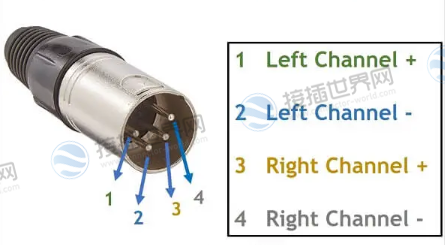

XLR4引出线

4针XLR连接器多用于对讲耳机。四个管脚中，两个管脚承载耳机信号，另外两个管脚承载麦克风信号。其它典型的应用是直流电源连接和电影行业使用的专业相机。

3、XLR5引出线

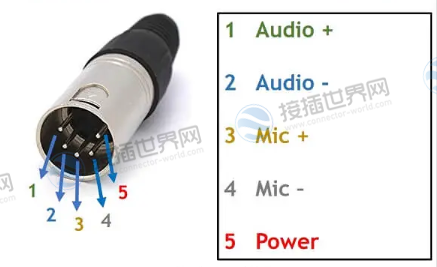

XLR5引出线

可以看出，XLR5是DMX512数字灯光控制的标准连接器，它用于传输立体声信号等双元音频信号。5针XLR连接器与XLR4几乎相似，只是它多了一个电源针。

4、XLR6引出线

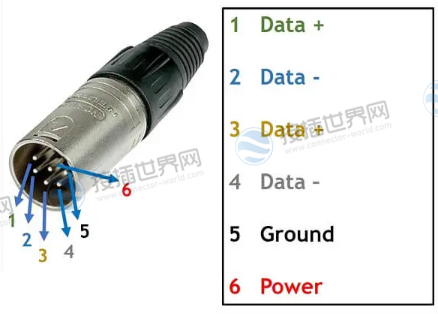

XLR6引出线

XLR6有两种类型，分为“Switchcraft类型”和“Neutrik类型”。Switchcraft是对称连接器，而Neutrik是不对称连接器。XLR6常见的用途有舞台灯光控制、对讲系统、带平衡话筒的专业立体声耳机等。

关于热插拔性能

热插拔意味着在系统使用时插入或移除系统中的组件。在XLR3连接器中，公头和母头版本的接地引脚在插入过程中最先接触。此外，它会在移除过程中断开最后一个连接。所以，这确保在进行连接时没有不必要的噪音进入系统。因此，在现场会话中使用XLR连接器时可提供更好的性能。

XLR连接器的优点
