环形端子作用_规格_接线方法

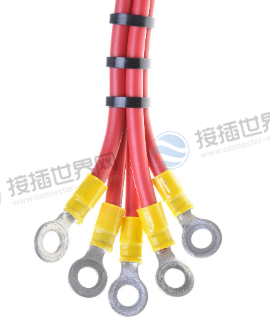

环形端子是一种电气连接器的类型，通常用于电气和电子设备中的连接和终端。它得名于其外形形状类似于一个环，也称为环形插座或环形接头。

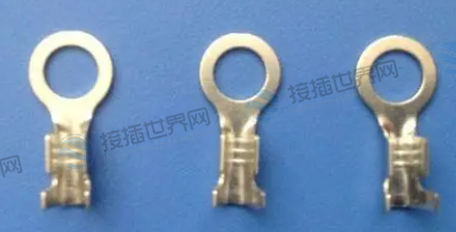

环形端子通常由金属材料制成，例如铜或铜合金。它们具有一个圆形的环状部分，用于接受和连接导线、电缆或其他连接器的引脚。环形端子可以通过螺栓、螺母或其他固定方式安装在设备或连接器的端口上。
环形端子广泛应用于各种行业和领域，包括电力系统、工业控制、航空航天、汽车和电子设备等。它们用于连接电缆、线束、传感器、电机、仪器和其他电气组件，提供可靠的电气连接和信号传输。
功能作用
环形端子在电气和电子系统中起到连接和终端的作用。它们具有以下主要作用：
-
电气连接：用于连接导线、电缆或其他电气连接器的引脚，以建立电气连接。它们提供可靠的连接接口，确保电流和信号的传输。
-
终端连接：提供了一个固定和安全的终端点，用于将电气或电子设备的导线或连接器连接到系统的相应位置。它们可以通过螺栓、螺母或其他固定方式安装在设备或连接器的端口上。
-

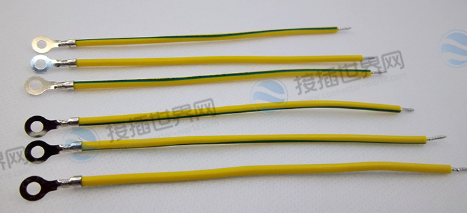

电气接地：常用于电气接地，将设备或系统的接地导线连接到地线或接地点。这有助于确保电气安全和电磁兼容性。
-
信号传输：通过连接导线和电缆，实现信号的传输。它们可以用于连接传感器、执行器、电机和其他电子设备，将信号传递到相应的电路或控制系统。
-
快速连接和断开连接：由于环形端子通常具有简单的设计和安装方式，它们方便快速的连接和断开连接的需求。这对于设备的维护、故障排除和更换部件非常有帮助。
常见类型
环形端子有多种类型，常见的几种类型包括：
-
环形插针端子（Ring Terminal）：具有一个圆环形状的连接端口，适用于通过螺栓或螺母固定的应用。它们通常用于电力系统、汽车电气系统和电子设备中。
-
环形插座端子（Ring Socket）：它是环形插针端子的配对连接器，用于接受环形插针的插入。它们通常用于电路板、插座和连接器等应用中。
-
圆形插座端子（Circular Socket）：这是一种带有环形连接孔的电气连接器，用于接受插针或引脚插入。它们常见于音频设备、航空航天和军事应用中。
-
配线端子（Terminal Block）：一种多路连接器，由多个环形端子组成，用于连接多个电线或导线。它们通常用于配电盒、控制面板和仪表等应用中。
-
螺纹端子（Threaded Terminal）：具有一个螺纹连接口，通过螺纹旋紧来实现连接。它们常见于电力设备、发电机和电气机械应用中。
以上这些是一些常见的环形端子类型，它们在外形、连接方式和应用领域上有所差异。具体选择适合的环形端子类型应考虑连接需求、电流容量、环境要求和设备兼容性等因素。
环形端子的规格可以根据其具体类型和应用而有所差异。以下是一些常见的环形端子规格参数：
-
环形内径（Ring Inner Diameter）：环状连接部分内部的直径。这是确定合适尺寸的环形插针或引脚插入的重要参数。
-
环形外径（Ring Outer Diameter）：环状连接部分外部的直径。它决定了环形端子在安装和连接过程中所占据的空间。
-
环形厚度（Ring Thickness）：环状连接部分的厚度。这决定了环形端子的结构强度和可靠性。
-
材料：环形端子通常由金属材料制成，例如铜或铜合金。材料的选择会影响环形端子的导电性、耐腐蚀性和耐久性。
-
最大电流容量（Maximum Current Capacity）：环形端子能够承受的最大载流能力。这是根据端子材料、连接方式和设计进行评估的重要参数。
-
最大电压容量（Maximum Voltage Capacity）：环形端子能够承受的最大电压。这取决于端子材料的绝缘性能和设计。
-
安装方式：环形端子可以通过螺栓、螺母或其他固定方式安装在设备或连接器的端口上。安装方式也是规格的一部分。
需要注意的是，具体环形端子的规格参数可能会根据不同的制造商和产品而有所差异。在选择环形端子时，需要根据具体应用的要求，包括电流、电压、尺寸和安装方式等方面进行合理的选择。
接线方法
环形端子的接线方法需要按照以下步骤进行：
-
准备工作：确保所有的电源和电路已经关闭，以避免触及带电部分。准备所需的工具，例如螺丝刀、剥线钳等。
-
剥离导线绝缘层：使用剥线钳剥去导线末端的绝缘层，露出足够的裸露导线长度，以便插入环形端子内。
-
插入导线：将剥离的导线末端插入环形端子内，确保导线完全插入环形端子内，并且不会松动或松脱。
-
固定环形端子：使用螺丝刀或扳手固定环形端子，通常是通过螺栓和螺母的结构，确保环形端子牢固地连接在设备或连接器上。
-
检查连接：检查环形端子和导线的连接是否牢固，没有松动或松脱的情况。确保导线没有与其他导线或金属部件短路或接触。
-
测试连接：在接线完成后，重新开启电源并进行必要的测试，确保电路正常工作，并且连接可靠。
在接线环形端子时，应注意以下几点：
- 确保选择正确规格的环形端子，以适应导线的尺寸和电流要求。
- 在插入导线前，确保导线末端没有缺陷或损坏，并且没有裸露的绞线。
- 确保环形端子和导线之间有足够的金属接触，以确保良好的电气连接。
- 在固定环形端子时，注意适当的紧固力度，不要过紧或过松。
- 定期检查环形端子的连接状态，确保没有松动、氧化或腐蚀等问题。
主要应用
环形端子在电气和电子领域有广泛的应用，以下是一些常见的应用场景：
-
电力系统：用于电力系统中的电缆终端连接，例如电力配电盒、开关柜和电气控制设备。它们可用于连接电缆、导线和电力设备，以实现电力传输和分配。
-
汽车电气系统：用于连接电池、发动机线束、车灯、传感器和其他电气组件。环形端子可以提供可靠的电气连接，抵抗振动和环境条件的影响。
-
工业控制：用于连接传感器、执行器、PLC（可编程逻辑控制器）和其他控制设备。环形端子可以提供稳定的信号传输和可靠的电气连接，以实现自动化和控制功能。
-
电子设备：环形端子在各种电子设备中起到连接和终端的作用。例如，它们用于连接电源、信号线和电路板上的组件。环形端子在通信设备、计算机、音频设备和家电等电子产品中都有应用。
-
航空航天和军事应用：由于其可靠性和耐用性，环形端子在航空航天和军事领域中得到广泛应用。它们用于连接飞机、船舶、导弹和雷达系统等高要求的应用中，以确保电气连接的可靠性和耐久性。
-
配电和控制面板：环形端子用于配电盒、控制面板和仪表等应用中，用于连接电源、电缆和控制线束。它们提供了一种安全、可靠的电气连接方式，方便维护和布线。
环形端子的应用范围非常广泛，几乎涵盖了所有需要可靠的电气连接和终端的领域。它们提供了一种安全、耐用和易于安装的解决方案，确保电流和信号的可靠传输。
