边缘连接器特点_工作原理_封装类型

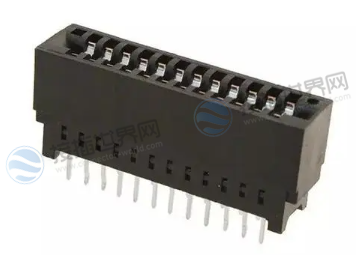

边缘连接器（Edge Connector）是一种常见的电子连接器，其主要作用是用于连接电路板与其它设备或电路板之间的连接。边缘连接器由一系列金属插片组成，这些插片通过电路板的边缘暴露出来，并与相应的插座或插槽进行连接。

边缘连接器通常由金属插片和绝缘基座组成。金属插片通常是窄而长的条状金属片，通过表面涂覆或镀层来提高其导电性能和耐腐蚀性。这些插片的形状和排列方式通常与相应的插座或插槽相匹配，以确保准确的连接。

在使用边缘连接器时，电路板的边缘通常需要进行特殊设计和处理，以便插片能够准确地插入相应的插座或插槽中。插片和插座之间的连接通常是基于插片的弹性力，以提供稳定的电气连接。

需要注意的是，不同的边缘连接器可能具有不同的设计和规格，如插片数量、间距、高度、厚度等。在选择和使用边缘连接器时，应根据具体的应用需求和设计要求选择适合的连接器类型，并确保与连接器兼容的电路板和设备接口。

功能特点

边缘连接器作为一种常见的电子连接器，具有以下功能特点：

1. 电路连接：用于电路板之间的电路连接。通过插片与插座或插槽之间的接触，边缘连接器提供可靠的电气连接，传输信号和电力。

2. 紧凑设计：通常具有紧凑的设计，利用电路板的边缘空间，以减少连接器的占用空间。这使得边缘连接器在有限的空间内实现多个电路板的连接，特别适用于紧凑的电子设备设计。

3. 可拆卸性：提供可拆卸的连接，方便设备的维修、更换和升级。通过插拔插片，可以快速连接或断开连接器，而无需对整个电路进行修改或更换。

4. 高带宽传输：具有多个插片，可以支持高带宽的信号传输需求。这使得边缘连接器在需要传输大量数据的应用中具有优势，如高速数据通信、视频传输等。

5. 多功能性：一般用于传输不同类型的信号和电力，如数字信号、模拟信号、电源信号等。不同的边缘连接器可以根据需要支持不同的电气和信号要求。

6. 标准化：基于标准化规范和接口设计，使得不同厂商的设备和连接器能够互操作和兼容。这种标准化确保了边缘连接器的广泛应用性和可替换性。

7. 可靠性：通常具有良好的接触性能和机械强度，以确保稳定的信号传输和长期可靠性。插片和插座之间的连接通常是基于插片的弹性力，以提供稳定的电气连接。

封装类型

边缘连接器的封装形式可以根据具体的设计和应用需求而变化。以下是一些常见的边缘连接器封装类型：

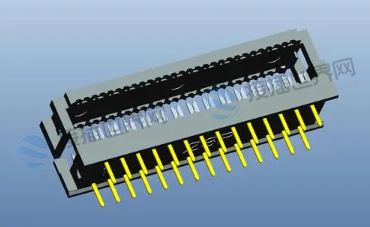

1. 直插式（Through-Hole）边缘连接器：通过插片的插入直接插入电路板上的孔中，然后通过焊接或机械固定来稳定连接器。这种封装形式通常用于要求较高的可靠性和稳定性的应用。

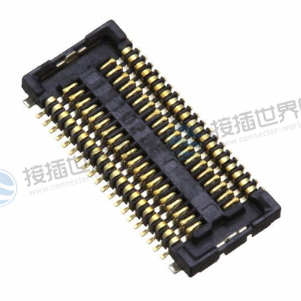

2. 表面贴装式（Surface Mount）边缘连接器：不需要插入电路板的孔中，而是通过焊接连接到电路板的表面上。这种封装形式常用于现代电子设备中，具有较小的尺寸、轻量化和高密度的特点。

3. 压接式（Press-Fit）边缘连接器：采用一种特殊的插片设计，通过插片的压接方式连接到电路板上的插孔中。这种封装形式通常用于需要频繁插拔连接的应用，例如高可靠性的航空航天设备。

4. ZIF（Zero Insertion Force）边缘连接器：具有一种特殊的机械设计，可以在插入和拔出连接器时减少对插片的压力。这种封装形式常用于对连接器和插片之间的物理强度要求较高的应用，同时提供方便的插拔操作。

这些封装形式可以根据具体的连接器设计和制造标准来进行定制和选择。在选择边缘连接器封装时，需要考虑电路板设计、尺寸限制、电气要求、信号传输需求和可靠性要求等因素，并确保与其他设备或连接器的兼容性。

工作原理

边缘连接器的工作原理是通过金属插片与插座或插槽之间的接触来实现电路连接。下面是边缘连接器的基本工作原理：

1. 插片设计：边缘连接器的插片通常由导电金属制成，如铜、镀金等。插片的形状和排列方式根据具体的连接器设计和要求进行设计。插片通常以窄而长的条状形式存在，通过电路板的边缘暴露出来。

2. 插座或插槽设计：连接器的插座或插槽与插片相对应，并提供了与插片接触的接触点。插座或插槽通常由导电材料制成，如金属或导电塑料。它们的形状和排列方式与插片相匹配，以确保准确的对接。

3. 插入连接：要建立电路连接，将具有插片的电路板插入连接器的插座或插槽中。插片通过插座或插槽的接触点与之接触，并建立起电气连接。这种连接通常是基于插片的弹性力，插片和插座或插槽之间的接触提供了稳定的电气连接。

4. 信号传输：一旦插入连接建立，边缘连接器开始传输信号。信号可以是数字信号、模拟信号或电源信号等，具体取决于连接器的用途和设计。边缘连接器的设计目的是提供可靠的信号传输，确保最小的信号损失和干扰。

边缘连接器的工作原理简单而可靠，通过插片和插座或插槽之间的接触，实现电路板之间或电路板与其他设备之间的电路连接。这种连接方式可以方便地进行插拔操作，并提供稳定的信号传输和可靠性。

边缘连接器的价格会因多种因素而异，包括连接器类型、封装形式、规格和品牌等。因此，无法提供准确的单个边缘连接器的价格，但大多数是1元~2元/个。

边缘连接器的价格通常以每个单位（每个连接器）或以每个包装（如卷装或托盘装）的方式进行销售。通常，较小规格、简单功能的边缘连接器价格会较低，而较大规格、高性能的边缘连接器价格会较高。

当然，要获取准确具体的边缘连接器价格，建议您联系电子元器件供应商、连接器制造商或在电子元器件市场进行查询和比较。

卡边缘连接器和边缘连接器的区别

卡边缘连接器和边缘连接器是两种不同类型的电子连接器，它们在结构和使用方式上存在一些区别。

• 卡边缘连接器（Card Edge Connector）是一种常见的电子连接器，通常用于连接电路板与其他设备或电路板之间的连接。它具有一系列排列的插针，这些插针以平面的形式暴露在连接器的边缘部分。卡边缘连接器通常使用插槽或插座作为连接接口，以便将电路板插入或插拔连接器。
• 边缘连接器也是一种电子连接器，它用于连接电路板与其他设备或电路板之间的连接。边缘连接器通常由一系列金属插片组成，这些插片通过电路板的边缘暴露出来，并与相应的插座或插槽进行连接。边缘连接器通常使用在电子设备中，例如插卡式设备或扩展板上。

主要区别：

1. 结构：卡边缘连接器通常具有插针和插座的组合，其中插针位于连接器的边缘部分。边缘连接器则是由一系列金属插片组成，这些插片通过电路板的边缘暴露出来。

2. 插入方式：卡边缘连接器通常通过将电路板插入连接器的插槽或插座来进行连接。而边缘连接器是通过将电路板的边缘插入连接器的插座或插槽进行连接。

3. 应用场景：卡边缘连接器通常用于需要频繁插拔连接的场景，如电子设备的模块化设计或可拆卸设备的连接。边缘连接器常用于插卡式设备或扩展板上，提供电路板与其他设备的连接。

所以，需要根据具体的应用需求和设计要求选择适合的连接器类型。在选择和使用连接器时，应注意与连接器兼容的电路板和设备接口，确保连接的稳定性、可靠性和适应性。
