旋转连接器工作原理_使用方法_规格参数

旋转连接器是一种设计用于连接两个或多个部件，并允许它们在一个或多个轴周围旋转的装置或设备。这种连接器的主要目的是在连接部件的同时允许它们沿轴线旋转，而不会断开连接或引起线缆或管道的缠绕。

旋转连接器通常由内部导电或导流通道组成，这些通道允许电力、信号、数据、流体或气体等在连接部件之间传输。连接器的设计使得即使连接的部件发生旋转或运动，也能保持通道的连通性。

这些连接器在各种领域中有广泛的应用，包括电子设备、工业机械、医疗设备、航空航天、电力传输、汽车工程等。它们有助于确保在旋转或移动部件的操作过程中能够持续传输信号、电力或流体，同时保持连接的稳定性和可靠性。

旋转连接器结构

旋转连接器的结构可以因其用途和设计而有所不同，但通常包括一些基本组件，以支持连接部件的旋转并传输信号、电力、数据或流体。以下是旋转连接器的一般结构组件：

1. 外壳（Housing）：一个外部保护壳，用于包围和保护内部组件。外壳通常具有机械强度，以抵御环境条件和物理损坏。它还可以提供密封性，以防止灰尘、液体或其他外部物质进入连接器内部。

2. 旋转接口（Rotating Interface）：旋转连接器的核心部分是旋转接口，它允许连接部件绕一个或多个轴线旋转。这个接口通常包括轴承或滑动面，以减少摩擦并确保平稳的旋转。旋转接口的设计取决于连接器的用途和旋转范围。

3. 导电或导流通道（Conductive or Fluidic Pathways）：在连接器内部，有导电或导流通道，用于传输电力、信号、数据、流体或气体。这些通道通常是连接部件的导线、电缆、管道或管路。在旋转连接器中，这些通道必须具有一定的灵活性，以适应旋转运动。

4. 密封（Seals）：旋转连接器通常需要密封，以防止液体或气体泄漏，并保持内部通道的干净和安全。密封通常位于旋转接口的周围，确保在旋转过程中保持封闭状态。

5. 连接器插头和插座（Connector Plugs and Receptacles）：连接器的一侧通常有插头，而另一侧有插座。插头和插座允许两个连接部件连接到连接器，其中一个连接部件通常与旋转连接器连接，另一个连接部件则保持固定或与旋转连接器一起旋转。

6. 电缆或管道固定装置（Cable or Pipe Retainers）：通常包括固定装置，用于固定电缆、导管或管道，以防止它们在旋转过程中扭曲或断开连接。

7. 连接器锁定或连接机制（Connector Locking or Latching Mechanisms）：为确保连接的稳固，一些旋转连接器可能具有锁定或连接机制，用于在连接和断开连接部件时提供额外的保持力。

旋转连接器原理

旋转连接器的原理是允许两个或多个部件在一个或多个轴线周围旋转，同时保持连接以传输信号、电力、数据或流体。其原理取决于连接器的具体设计和应用，但以下是一些常见类型的旋转连接器的工作原理示例：

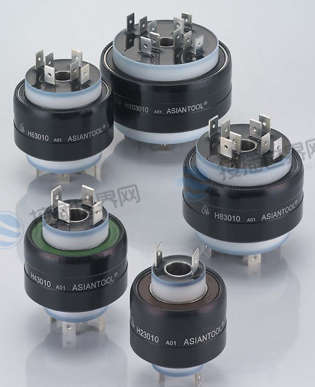

1. 电气旋转连接器：通常由轴承、导电环或滑环等组件构成。轴承允许连接部件绕轴线旋转，而导电环或滑环则用于在旋转过程中传输电信号或电能。导电环与旋转部件相连，而不会与固定部件断开连接，从而保持了电路的连通性。

2. 液压和气动旋转连接器：主要涉及旋转密封和流体通道。旋转密封允许液体或气体从一个连接部件传输到另一个连接部件，同时保持连接的密封性。这通常涉及到旋转部件内部的密封环或旋转密封表面。

3. 光学旋转连接器：使用光学透镜和纤维来传输光信号。旋转连接器的设计允许光纤在旋转过程中保持对准，以确保信号传输的连续性。

4. 液体密封旋转连接器：在某些应用中，如工业机械的润滑系统，旋转连接器可用于传输润滑油或冷却液。这些连接器通过旋转密封和通道来确保液体在旋转过程中不泄漏。

无论连接器的类型如何，其工作原理的关键在于提供一种方式，使连接部件可以旋转，同时确保传输的介质（电信号、液体、气体等）能够在旋转过程中保持连通和稳定。这有助于满足各种应用中的旋转连接需求，同时保持连接的可靠性和性能。

旋转连接器使用方法

旋转连接器的使用方法会根据其类型和具体应用而有所不同。以下是一般的使用方法指南，可以帮助您正确使用旋转连接器：

1. 检查连接器类型：首先确定要使用的旋转连接器的类型，例如电气、液压、气动、光学或其他类型。不同类型的连接器有不同的用途和工作原理。

2. 选择适当的连接器：根据应用需求，选择适合的旋转连接器型号和规格。确保连接器的参数、尺寸和特性与您的需求相匹配。

3. 安装连接器：将连接器正确安装在需要连接的两个部件上。确保连接器插头和插座与两个部件的相应连接点对齐。

4. 插入连接器：将连接器插头插入连接器插座，确保插头正确进入插座，以确保电力、信号、数据或介质的传输。

5. 测试连接：在连接器安装完成后，进行测试以确保连接正常工作。这可能包括电路测试、压力测试、流量测试或其他相关测试，具体取决于连接器的类型。

6. 提供适当的维护：根据连接器的类型和应用，可能需要定期维护连接器，以确保其性能和可靠性。这可能包括清洁、润滑、更换密封件或其他维护步骤。

7. 注意连接器的旋转：如果连接器允许旋转，请小心操作以防止损坏连接器或连接部件。不同的连接器可能有不同的旋转范围和限制。

8. 遵循制造商建议：遵循制造商提供的使用和维护建议。制造商通常提供有关连接器的详细规格说明和操作手册，以帮助用户正确使用连接器。

旋转连接器规格参数

旋转连接器的规格参数将根据其类型和制造商而有所不同。以下是一些常见的旋转连接器规格参数，可供参考：

1. 连接类型，例如：

   • 电气连接器
   • 液压连接器
   • 气动连接器
   • 光纤连接器

2. 连接器尺寸：

   • 外径
   • 长度
   • 高度
   • 直径
   • 其它尺寸相关参数

3. 电性规格（适用于电气连接器）：

   • 额定电压：可安全承受的电压。
   • 额定电流：可传输的最大电流。
   • 电阻值：电阻特性。
   • 工作频率：可支持的电信号频率范围。
   • 绝缘电阻：绝缘性能。

4. 流体或气体规格（适用于液压和气动连接器）：

   • 工作压力：连接器可以承受的最大压力。
   • 流量容量：连接器的流体或气体传输能力。
   • 工作温度范围：连接器可操作的温度范围。
   • 介质类型：连接器可以处理的液体或气体类型。

5. 传输介质：

   • 电信号
   • 电力
   • 数据
   • 液体
   • 气体
   • 光信号
   • 其它介质

6. 旋转范围：

   • 连接器可以旋转的角度范围，通常以度数或弧度表示。

7. 连接器材质：

   • 连接器的制造材料，如金属、塑料、陶瓷等。

8. 密封性能：

   • 对于液压或气动连接器，连接器的密封等级，以防止介质泄漏。

9. 维护要求：

   • 连接器的维护建议或寿命指导，包括清洁、润滑、更换密封件等。

10. 制造商信息：

• 连接器的制造商
• 型号号码
• 生产日期
• 其它标识信息

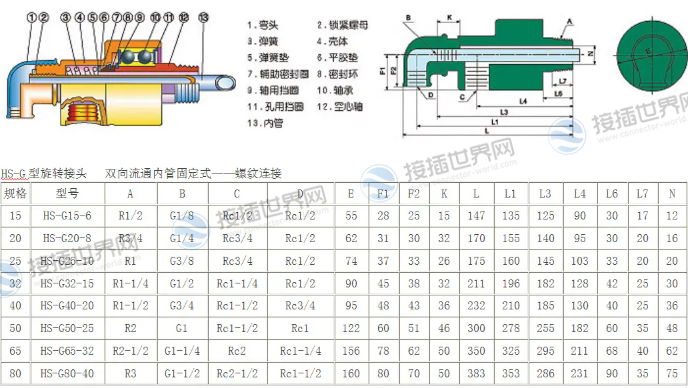

（HS-G旋转连接器规格参数示例）

旋转连接器和抗弯连接器区别

旋转连接器和抗弯连接器是两种不同类型的连接器，它们在功能和应用上有明显的区别：

1. 旋转连接器：

   • 功能：旋转连接器的主要功能是允许连接的部件在一个或多个轴线周围旋转，同时保持连接。这些连接器用于传输信号、电力、数据、流体或气体等，以满足旋转运动的需求。

   • 应用：旋转连接器通常用于需要旋转运动的系统或设备，如旋转摄像头、机械臂、风力涡轮机、光学设备等。它们确保在旋转过程中可以持续传输信号或介质。

   • 结构：旋转连接器的结构通常包括旋转接口、导电或导流通道、密封、连接器插头和插座等组件，以支持旋转运动。

2. 抗弯连接器：

   • 功能：抗弯连接器的主要功能是在连接部件之间提供某种程度的弯曲或柔性连接。这些连接器通常设计用于抵御或吸收部件之间的弯曲或挠曲运动，而不是旋转运动。

   • 应用：抗弯连接器通常用于需要弯曲或挠曲运动的系统，如活动关节、可伸缩装置、柔性传感器等。它们允许连接的部件在某些方向上具有一定的灵活性。

   • 结构：抗弯连接器的结构通常包括柔性连接部件、关节、弯曲或挠曲机构等，以提供连接部件之间的柔性。

总的来说，旋转连接器和抗弯连接器的主要区别在于其设计和用途。旋转连接器旨在支持部件的旋转运动并传输介质，而抗弯连接器旨在提供弯曲或挠曲的柔性连接。因此，在选择连接器时，应根据具体的应用需求来确定哪种类型的连接器更适合。
