直角接线端子作用_工作原理_接线方法

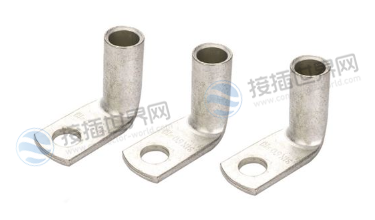

直角接线端子是一种电气连接部件，通常用于在电子设备、电气设施和电路板上连接导线或电缆。它被称为"直角"接线端子，是因为其连接插口与导线插入口的角度是90度，形状类似直角。

直角接线端子通常由金属材料（如铜或铝）制成，表面通常镀有锡或镀镍，以提高其导电性和防止氧化。这些接线端子可用于插头、插座或插针连接。

一般情况下，直角接线端子有很多用途，常见于各种电子和电气设备中，如电视、计算机、音响、电源适配器等。直角接线端子的设计使其适用于一些空间有限或需要导线以90度角弯曲的场景。

功能作用

直角接线端子在电子设备、电气设施和电路板上起着重要的作用。它们的主要功能和作用如下：

1. 电气连接：用于连接导线、电缆或电子元件，实现电气连接。通过插针、插座或插头等形式，将导线牢固地连接到设备或电路板上，确保电信号或电力的传输。

2. 导线固定：可以将导线牢固地固定在设备或电路板上，防止导线松动或脱落，确保连接的稳定性和可靠性。

3. 紧凑空间连接：由于直角接线端子的角度是90度，它们适用于有限空间或需要导线以90度角弯曲的场景。在电路板和电子设备中，这种设计可以有效地节省空间，使电路布局更加紧凑。

4. 维修和更换：其设计使得连接线路更加整洁，方便维修和更换。如果需要更换或维修导线，只需拔出插头或插针，再插入新的导线即可。

5. 防止导线弯曲损坏：在某些情况下，导线连接需要经常弯曲，这可能导致导线疲劳和损坏。直角接线端子可以使导线在连接点处以90度角弯曲，从而减少导线其他部分的弯曲，提高导线的使用寿命。

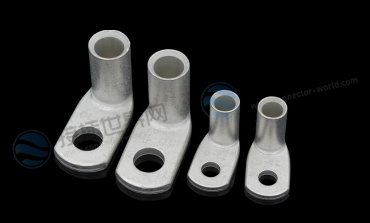

常见类型

直角接线端子的类型有多种，常见的主要包括以下几种：

1. 直角插针（Right-angle Pin）：通常用于连接电路板上的电子元件。它们的插针以90度角弯曲，使得插入导线时可以在紧凑的空间内连接。

2. 直角插座（Right-angle Socket）：一种具有90度弯曲形状的接线端子，通常固定在电路板上，用于接收直角插针或其他设备的插头。

3. 直角型插头（Right-angle Plug）：一般用于连接电缆或导线到设备或电源插座上。直角插头的设计允许导线以90度角连接，适用于有限空间或需要转弯的情况。

4. 直角端子接线柱（Right-angle Terminal Pin）：这一种带有固定端子的连接部件，通常用于连接导线到电子元器件或终端设备上。

5. 直角型PCB端子块（Right-angle PCB Terminal Block）：通常固定在电路板上的端子块，用于连接电子元件或导线。它们具有90度的角度，使得连接线路更加整洁和紧凑。

工作原理

直角接线端子本身只是一种电气连接部件，用于在电子设备、电气设施和电路板上连接导线或电缆。它们的工作原理实际上是基于电气连接的基本原理。也就是说，当插入导线或电缆到直角接线端子的插孔或插槽时，端子内部的金属导体与导线或电缆的导体接触。这种接触形成了一个电气连接，允许电信号或电力在导线之间传输。其工作过程可以简单概括如下：

1. 电气导体：通常由金属材料（如铜或铝）制成，这是因为金属具有良好的导电性能。

2. 插孔或插槽：通常具有插孔或插槽，用于插入导线或电缆的导体。

3. 插入导线：将导线或电缆的裸露导体插入直角接线端子的插孔或插槽中，确保插入深度合适，以便获得良好的电气接触。

4. 电气连接：当导线插入到直角接线端子中时，导线的导体与端子内部的金属导体紧密接触，形成一个电气连接。

5. 电信号或电力传输：通过这个电气连接，电信号或电力可以在导线之间传输，实现设备或电路板的正常工作。

需要注意的是，直角接线端子的质量和正确使用对电气连接的稳定性和安全性至关重要。在进行连接时，应确保导线插入深度合适，紧固端子以确保良好的电气接触，并遵循相应的安全标准和规范，以保障电气连接的可靠性和安全性。

接线方法

连接直角接线端子的方法相对简单，通常遵循以下步骤：

1. 准备导线：首先准备好需要连接的导线或电缆。确保导线剥除了足够的外皮，露出足够的裸露导体长度，以便插入直角接线端子的插孔或插槽中。

2. 插入导线：将裸露导体插入直角接线端子的插孔或插槽中。通常，直角接线端子的插孔或插槽具有弹簧夹紧机制，确保导线插入后紧密固定。

3. 确保连接牢固：确保导线插入到适当的深度，并使用适当的工具（如果需要的话）紧固端子，以确保连接牢固和稳定。这有助于防止连接松动，并保证良好的电气接触。

4. 检查连接：连接完成后，检查导线是否安全固定在直角接线端子中，并确保没有裸露的导线暴露在外，以避免可能的电击风险。

5. 重复步骤：如果有多个导线需要连接，重复以上步骤，确保每个导线都正确地插入到相应的直角接线端子中。

6. 绝缘保护（可选）：如果需要，你可以使用电气绝缘胶带或其他绝缘材料覆盖连接部分，以增加电气安全性和防止短路。

在进行电气连接时，务必确保断开电源，以防止电击和其他意外发生。并且，根据特定的应用和设备要求，使用适当的直角接线端子型号和规格，以确保连接的可靠性和安全性。

优缺点

直角接线端子作为一种电气连接部件，具有其优点和缺点，下面简单来概括下。

主要优点：

1. 紧凑空间连接：其设计允许导线以90度角连接，适用于有限空间或需要导线以90度角弯曲的场景。这有助于在电子设备、电路板等空间有限的情况下实现紧凑的电气连接。

2. 简化布线：由于直角接线端子可以将导线垂直插入，可以使布线更整洁，降低电缆和导线弯曲的概率，有助于提高电气连接的可靠性。

3. 容易维护和更换：连接线路更整洁，易于维护和更换。如果需要更换或维修导线，只需拔出插头或插针，再插入新的导线即可。

4. 提高导线使用寿命：可以减少导线弯曲的频率，从而减少导线疲劳和损坏，提高导线的使用寿命。

主要缺点：

1. 空间限制：虽然直角接线端子适用于有限空间，但由于其特殊的角度设计，可能在某些情况下导致连接过于拥挤，使得插入和拔出导线更具挑战性。

2. 额外成本：与其它直线型接线端子相比，直角接线端子可能需要更复杂的设计和制造过程，因此可能略显昂贵。

3. 材料选择：直角接线端子通常由金属材料制成，如果使用不当或遇到恶劣环境，可能容易发生氧化或腐蚀，影响电气连接的稳定性。

总体来说，直角接线端子在紧凑空间和整洁布线方面具有优势，但在某些特定情况下，可能会面临一些挑战。在选择使用直角接线端子时，需要根据具体的应用需求和设备情况来权衡其优缺点，并确保正确选择和使用，以保证电气连接的稳定性和安全性。
