汽车线束安装注意事项及检修工作内容

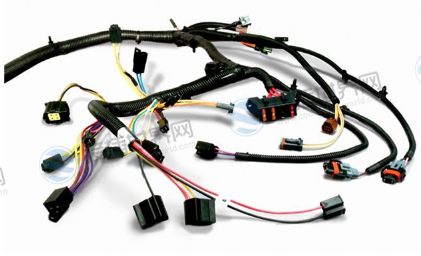

汽车线束也被称为电气线束、电线束或电线组，是指将车辆中的各种电线、电缆和连接器整合在一起，形成一个完整的电气系统。汽车线束在汽车内部传递电力和信号，连接车辆的各种电子设备、传感器、开关、灯具、电动马达等组件，使车辆的各个系统能够正常工作。

汽车线束通常根据车辆的不同部分和电气系统进行分组，如引擎室线束、仪表板线束、门线束等。线束的设计和制造需要考虑到电气特性、机械环境、温度变化、振动等因素，以确保线束在各种条件下都能稳定可靠地工作。

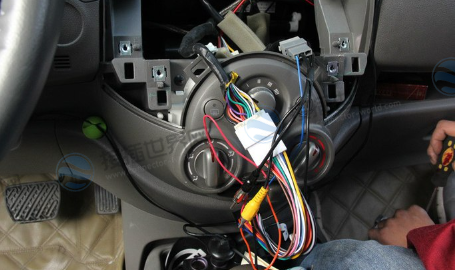

汽车线束安装注意事项

在安装汽车线束时，需要考虑许多因素，以确保线束能够安全、可靠地运行，避免潜在的问题。以下是一些汽车线束安装的注意事项：

• 所有线束要求布线整齐、固定牢固、不可有晃动悬垂、不可有干涉受力、不可有摩擦破损。为使线束布置得合理美观布线时可利用各种型号、大小的固定支架,线束敷设时要充分考虑各种电器元件和插接头的具体安装位置,同时要与车身结构相结合进行走线和预留线束的长度。
• 对于车身上长出和不用的线束应折叠盘好，插接头密封保护,且不得在车身上有悬垂晃动、承载受力。线束的外护套不能出现波纹管断裂现象，否则必须进行包扎处理,包波纹管后用胶带或扎带扎紧。
• 汽车主线束与底盘线束的对接、顶架线束与主线束的对接、底盘线束与发动机线束的对接、顶架线束与后尾线束的电控线束的诊断插口等必须要放在容易检修的地方。同时各种线束的插接头在线束捆扎固定时要放到维修人操作的检修口附近。
• 汽车线束经过孔洞时,必须用穿线护套，若无合适的穿线护套可用波纹管或黑色橡胶替代，但要固定牢固不可使其脱落,穿过车身的孔洞,应加密封胶填满孔洞缝隙，以免灰尘进入车厢内部。线束过拐角边棱时应包橡胶皮或地板革保护，用地板革保护时,在外漏或打开舱门等容易看到的地方要用与其周围的颜色相同或相近的颜色。
• 车辆批量生产时,有作业指导书的，首先应严格遵循作业指导书的要求执行。没有作业指导书的,安装时,应从线定位置,固定方式，固定点数量等方面保证生产的一致性。
• 汽车主线束安装布置要避开高温排气管、打气泵等、易潮湿发动机下部区域等、易腐蚀部位蓄电池底座区域等。
• 在汽车连接器安装过程中，确保插头和插座正确对准，并轻轻插入。避免使用过大的力量，以免损坏连接器。
• 在安装完成后，定期检查线束，确保没有松脱、损坏或其他问题。根据需要进行清理和维护，以保持线束的性能。

汽车线束检修内容

汽车线束的检修是为了确保车辆电气系统的正常运行，及时发现和解决潜在的电气问题。以下是汽车线束检修的一些内容：

1. 外部检查： 首先查看是否有明显的损坏、剥落、磨损、断裂或变色。特别关注线束可能受到摩擦、振动和外部环境影响的区域。

2. 连接器和插头： 检查所有连接器和插头，确保它们正确插入、紧固，没有锈蚀和氧化。还要检查连接器的引脚是否弯曲、断裂或损坏。

3. 电气测试： 使用万用表或电气测试仪器，测试线束中各个电线之间的连通性、电阻、电压等。这可以帮助发现断路、短路和其他电气问题。

4. 引脚配置： 根据车辆的线路图或电气图，检查线束中的每个连接器和插头的引脚配置是否正确。确保正确连接，避免接错引脚。

5. 电磁干扰： 检查线束是否受到电磁干扰，如是否与高电压线路、电磁场或其他可能导致信号干扰的设备靠近。

6. 密封和绝缘： 检查线束的保护套管、护套和绝缘是否完好，确保线束免受湿气、污染和化学物质的影响。

7. 机械位置： 确保线束在车辆内部的安装位置正确，避免与机械部件、热源或其他元件发生干涉。

8. 防水检查： 检查线束是否充分防水，特别是暴露在潮湿环境中的部分。修复或更换受损的防水措施。

9. 记录和文档： 在检修过程中，记录发现的问题、维修措施和更换的部件。这有助于未来的维护和跟踪。

10. 清洁和保养： 对线束进行适当的清洁和保养，确保其保持良好的状态。避免使用强烈的溶剂或清洁剂，可能会损害绝缘。

11. 维修和更换： 对于发现的问题，进行必要的维修和更换。对于严重的线束问题，最好由专业的汽车技师进行维修。

定期进行汽车线束的检修可以帮助您及时发现和解决潜在的电气问题，确保车辆的安全和可靠性。如果不熟悉汽车线束的检修，建议请专业的汽车技师进行检查和维护。

总结

综上所述，汽车线束的安装和检修都是确保车辆电气系统正常工作的关键步骤。安装时需要遵循特定的步骤和注意事项，而检修可以及早发现和解决潜在的问题，确保车辆的安全、可靠性和性能。
