2.92mm射频连接器介绍

2.92mm射频连接器是一种用于高频信号传输的连接器，其名称中的"2.92mm"指的是它的标准接触端内径(Inner Diameter)为2.92毫米。它也被称为“K型”连接器。

2.92mm射频连接器广泛应用于频率范围高达40 GHz的高频电子设备和系统中。它采用螺纹结构，具有良好的机械稳定性和阻抗匹配性能，可以提供可靠的高频信号传输，并能够在复杂和恶劣的环境下工作。

2.92mm射频连接器的工作原理

2.92mm射频连接器的工作原理是基于电信号在连接器内部的传输和匹配。

它采用螺纹结构，连接器内部包含中心引线和环形导体。当连接器插头与插座相连接时，中心引线与环形导体之间建立起电子信号的路径。

工作原理可以分为以下几个步骤：

插入：将2.92mm射频连接器的插头插入到插座中，通过旋转使得内外螺纹互相契合。插头和插座之间的物理接触确保了连接的牢固性和信号传输的稳定性。

信号传输：一旦插头和插座连接成功，中心引线和环形导体之间建立起电子信号的传输路径。中心引线负责传输信号，而环形导体则充当接地引线，同时也提供了额外的屏蔽效果以降低外部干扰。

阻抗匹配：2.92mm射频连接器的设计和制造保证了高度一致的阻抗匹配性。阻抗匹配是指连接器内部的电路和结构能够使信号从发出端到接收端的阻抗保持一致，以最大限度地减少信号的反射和损耗。

通过以上步骤，2.92mm射频连接器能够稳定地传输高频信号，保证信号的质量和稳定性。

2.92mm射频连接器有以下特点

高频带宽：2.92mm射频连接器的工作频率范围为DC至40 GHz，因此它适用于广泛的高频应用，包括射频信号源、功率放大器、频率计、网络分析仪等设备。

低插入损耗：连接器的设计和制造保证了较低的插入损耗，降低信号的衰减。这对于需要传输高质量信号的高频应用非常重要。

高阻抗一致性：连接器的内部结构和材料选择保证了高度一致的阻抗匹配性，有利于传输高质量的信号。

高反复插拔次数：2.92mm射频连接器具有良好的耐久性能，可以进行多次反复插拔操作而不会受损。这是因为它采用了螺纹结构设计，插头与插座之间形成牢固的物理连接。

高可靠性：2.92mm射频连接器的内部电路和结构经过精密设计和制造，保证了其高可靠性和稳定性，可以在恶劣环境下工作。

小型化：2.92mm射频连接器采用小型化设计，插头和插座都比较小，因此可以在空间受限的应用中使用。

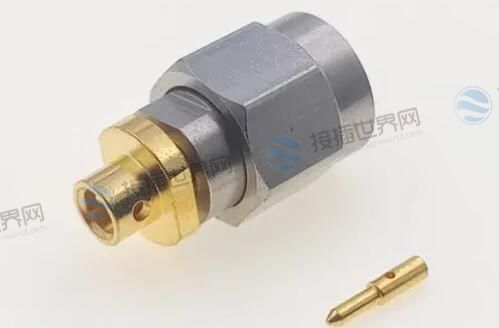

2.92mm射频连接器的结构如下

插头(Plug)：插头是2.92mm射频连接器的外部连接部分，通常由金属制成。它具有一个中心引线和外部的螺纹结构。

插座(Jack)：插座是2.92mm射频连接器的内部连接部分，也通常由金属制成。插座内部包含一个接收插头的空腔，用于与插头建立物理和电气连接。

中心引线(Center Pin)：中心引线位于插头的中心位置，负责传输信号。它通常是由导电材料制成，如金属。中心引线的长度和直径会根据具体规格而变化。

环形导体(Outer Conductor/Ring)：环形导体是位于插头和插座之间的金属环状结构，充当接地引线并提供屏蔽效果。它包围着中心引线，有助于减少外部干扰对信号的影响。

螺纹结构(Thread)：2.92mm射频连接器采用螺纹结构设计，使插头和插座能够互相旋转和契合，确保连接的稳定性和牢固性。

绝缘体(Insulator)：绝缘体是插头和插座之间的隔离层，通常由绝缘材料制成，如PTFE。它的作用是隔离中心引线和环形导体，防止信号短路和漏电。

通过以上组成部分的结合，2.92mm射频连接器能够提供可靠的电气和物理连接，使高频信号能够稳定地传输。它的结构设计重点考虑了阻抗匹配、信号传输效果和耐久性等要素。

2.92mm射频连接器的应用

2.92mm射频连接器由于其高频带宽和稳定性，在许多应用领域中得到了广泛的应用。以下是2.92mm射频连接器的主要应用范围：

通信系统：2.92mm射频连接器常用于高速通信系统，包括无线通信基站、卫星通信设备等。它们能够传输高频率的信号，确保通信的稳定性和可靠性。

测试与测量：2.92mm射频连接器在网络分析仪、频谱分析仪、功率计等测试与测量设备中被广泛使用。其高频带宽和低插入损耗特点，能够提供精确的信号测量和分析。

天线系统：2.92mm射频连接器适用于天线系统中的信号传输连接。无论是卫星接收天线、雷达天线还是微波天线，2.92mm射频连接器都能够提供可靠的高频连接。

射频模块：2.92mm射频连接器在射频模块中扮演着重要的角色。例如射频信号源、功率放大器、混频器等模块，都需要使用2.92mm射频连接器进行信号输入和输出。

科学研究：在科学研究领域，特别是天文学、粒子物理学等领域，2.92mm射频连接器常被用于高频信号的接收和分析。它们能够承受极端环境下的工作要求，并提供准确的数据。

总之，2.92mm射频连接器在高频应用中有着广泛的应用。它们通过稳定的连接和高度一致的阻抗匹配性，能够满足高频信号传输的需求，并在通信、测试测量、天线系统和科学研究等领域发挥重要作用。
