1-1394416-1连接器参数详解 安装指南及替代型号推荐

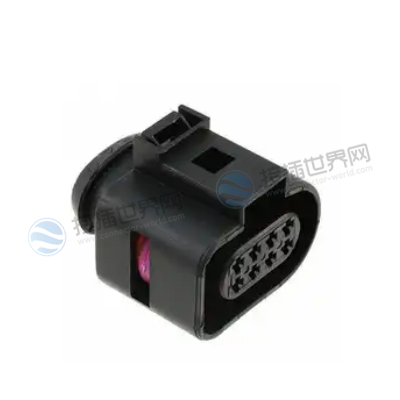

1-1394416-1连接器是泰科生产的一款专门为高震动与严苛环境设计的连接器，1-1394416-1兼容18-22 AWG线径，符合大众VW60330、通用GMW3191等主机厂标准，广泛应用于新能源汽车电池管理系统(BMS)、车载传感器及工业自动化设备。

一、1-1394416-1产品参数与生产商信息

生产商：TE Connectivity(泰科电子)

关键参数：

额定电流：12A(峰值15A)

工作电压：48V DC

防护等级：IP67(防尘防水，水下1米/30分钟)

温度范围：-40°C至+125°C

触点材质：磷青铜镀锡(耐盐雾800小时)

插拔寿命：≥50次(带电流)

认证标准：IEC 60529、USCAR-2

二、1-1394416-1适用场景与行业案例

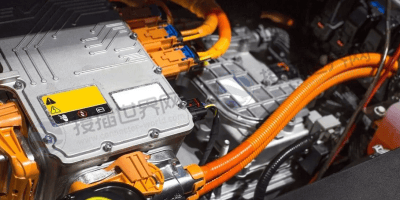

新能源汽车：

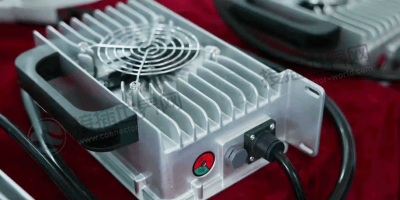

车载充电机(OBC)低压信号接口

电机控制器温度传感器连接

工业自动化：

AGV机器人电源接口

光伏逆变器端子连接

传统汽车：

电子稳定程序(ESP)线束

车载灯光系统防水连接

三、1-1394416-1安装教程与工具清单

1.压接工具：

推荐型号：TE 58430-1(适配端子1467030-1)

压接高度：2.3mm±0.1mm(需定期校准)

2. 防水密封安装：

密封圈型号：476475-1(硅胶材质，安装前涂抹硅脂)

安装方向：凹槽朝向壳体，确保密封性

3. 锁止机构操作：

CPA锁扣型号：1410510-1(需手动二次锁紧，听到“咔嗒”声为成功)

四、1-1394416-1配套产品与替代方案

1-1394416-1配套组件系统：

1-1394416-1替代型号推荐：

Molex 0735810080：成本低10%，耐温上限105°C

国产替代：合兴HX-416A(需验证IP67认证及主机厂兼容性)

五、1-1394416-1综合评价与采购建议

TE 1-1394416-1连接器以高可靠性和IP67防护成为新能源与工业领域的优选，但成本较国产型号高约20%。建议：

1. 主机厂项目：优先选择原厂配套组件，确保符合LV214等标准。

2. 售后市场：可选用合兴HX-416A降低成本，需提供第三方测试报告。

3. 采购渠道：通过TE授权代理商(如安富利)采购，避免翻新件风险。

六、1-1394416-1常见问题以及解决方案

Q1：1-1394416-1连接器是否支持高压应用?

否，其额定电压为48V DC，仅适用于低压场景(如传感器信号传输)。

Q2：安装后密封圈漏水如何排查?

- 检查密封圈型号是否为1476475-1，安装方向是否正确。

- 确认硅脂涂抹量(标准0.08g/端子)，避免过量或不足。

Q3：国产替代型号HX-416A是否通过主机厂认证?

合兴HX-416A宣称兼容原厂设计，但需提供IATF 16949认证及第三方测试报告(如盐雾试验)。

Q4：连接器插拔寿命50次是否包含带电操作?

是，测试条件为带12A电流插拔，非带电操作寿命可达200次。

Q5：如何验证端子压接质量?

使用万用表检测接触阻抗(需≤5mΩ)，或使用TE专用检测仪1467055-1。
