泰科TE 1-2278915-1连接器护套参数 原厂现货采购与替代型号指南

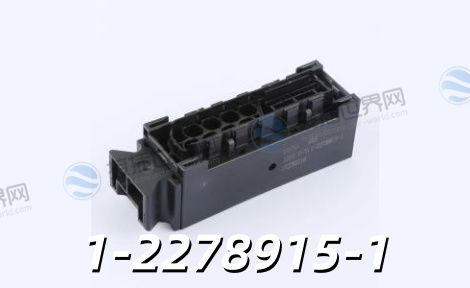

泰科TE 1-2278915-1是Econoseal 1.5系列4位母端子护套，采用黑色PBT材质(UL 94 V-0阻燃等级)，适配线到线(Wire-to-Wire)连接，支持-40℃~105℃工作温度与250V AC/DC额定电压。其非密封设计(IP20)符合RoHS与ELV认证，广泛用于汽车电子模块及工业设备的防尘场景，全球TOP 10车企中超过5家采用此型号。
一、1-2278915-1参数解析
|
参数类别 |
详细指标 |
|
触点配置 |
4位单排母端子护套，间距2.54mm |
|
额定电压 |
250V AC/DC(适配信号传输电路) |
|
防护等级 |
IP20(非密封设计) |
|
温度耐受 |
-40℃~105℃(符合USCAR-2标准) |
|
触点材质 |
磷青铜镀锡(可选镀金版本) |
|
适配端子 |
Econoseal 1.5系列公端子(如1-967644-1) |
|
包装规格 |
盘装(Tape & Reel)，每盘4000件 |
相关阅读推荐：
Econoseal系列连接器选型指南 电气参数到场景适配的全流程解析
二、典型应用场景
1.汽车电子模块：
车身控制模块(BCM)线束接口防护
车载传感器信号传输(如雨量/光线传感器)
2.工业设备：
PLC控制器低压信号端子
仪器仪表冗余接口防尘
三、1-2278915-1替代型号推荐
|
原型号 |
替代型号 |
兼容性说明 |
|
1-2278915-1 |
1-2278915-2 |
同系列6位扩展方案(需验证间距) |
|
Tyco 1546678 |
JST VLP-03V |
日标兼容方案(需调整锁扣结构) |
四、1-2278915-1配套端子与采购
适配组件：
公端子：1-967644-1(Econoseal 1.5系列)
压接工具：TE AMPSEAL压接钳(工具号58433-1)
1-2278915-1现货采购渠道入口》》》1-2278915-1现货
五、1-2278915-1问题解答
Q1：是否支持防水功能?
A：该护套为非密封设计(IP20)，若需防水需搭配独立密封胶套(如TE 172888-2)。
Q2：镀锡与镀金触点如何选择?
A：镀锡触点适用于常规信号传输(成本更低)，镀金触点(如1-2278915-1镀金版)更适合高频或高可靠性场景。
Q3：如何验证产品真伪?
A：通过TE官网授权经销商系统输入批次号查询，或索取原厂CoC文件。
TE 1-2278915-1凭借标准化设计与工业级耐受性，成为汽车线束管理的优选方案，工业场景需注意防尘措施。若需扩展触点数量，可选用同系列简化方案1-2278915-2。
