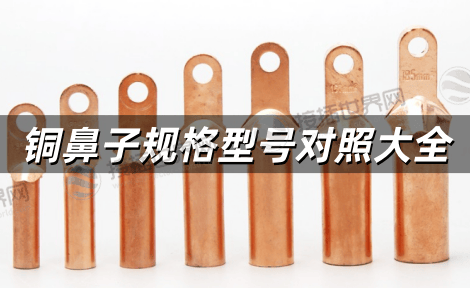

铜鼻子规格型号对照大全解析 国标、德标、美标选型指南

本文提供铜鼻子规格型号的全面对照表，涵盖国标(GB)、德标(DIN)、美标(AWG)三大体系，解析线径、孔径、电流承载量的对应关系，并结合新能源与工业场景，为电气工程师提供精准选型与安装实操指南。

一、铜鼻子规格型号核心参数对照表

(数据来源：GB/T 14315-2008、DIN 46235标准文件及行业实测数据)

二、选型核心原则与常见误区

1. 电流承载量计算

公式：I = K × S(K取5-6A/mm²，S为线芯截面积)

示例：35mm²铜鼻子在K=5时的载流量为175A，需预留20%安全余量。

2.常见误区与修正方案

三、新能源场景特殊选型要求

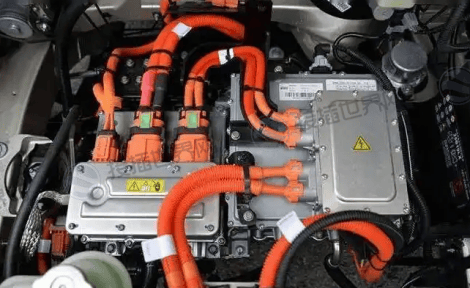

1.高压线束应用(如电动汽车电池包)

材质升级：镀银铜鼻子(接触电阻≤0.5mΩ)，耐温-40℃~180℃;

防护等级：IP67密封设计，通过QC/T 1067-2023振动测试标准。

2.光伏系统选型

耐候性要求：选用T2紫铜+硅胶密封套，耐受UV紫外线老化2000小时;

电流承载：直流侧需按1.56倍系数选型(如20A电路选32A型号)。

四、铜鼻子安装工艺与检测标准

1.压接工艺规范

液压压力：

检测标准：压接后导线拉脱力≥线缆拉断力的70%(GB/T 9327)。

2.品质验证方法

接触电阻：四线法测试，要求≤同长度线缆电阻的1.2倍;

温升测试：通载额定电流1小时，温升ΔT≤55K。

铜鼻子选型需综合考量线径匹配、材质工艺及场景特性。新能源领域应优先选择镀银密封型号，工业场景需注重机械强度与耐腐蚀性。建议企业建立选型数据库，结合IEC 61238-1标准开展压接工艺认证，并通过红外热像仪定期巡检，确保电气连接安全可靠。
