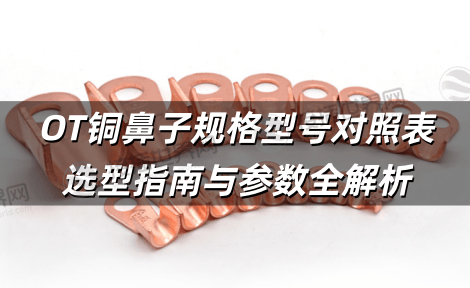

OT铜鼻子规格型号对照表 选型指南与参数全解析
OT铜鼻子作为闭口型端子的代表，凭借全封闭结构和高机械强度(抗拉≥500N)，广泛应用于工业控制柜、新能源设备及高压配电系统，其型号命名规则中，“OT”代表圆形铜端子(O为圆形，T为铜材质)，后缀数字表示适配线径(如OT-100A对应100mm²电缆)，本文基于IEC 61238标准与行业实测数据，详解OT铜鼻子的规格参数、选型逻辑及安装规范。
一、OT铜鼻子核心规格参数对照表
| 型号 | 适配线径(mm²) | 内孔径(mm) | 总长度L(mm) | 额定电流(A) | 螺栓孔径(mm) | 典型应用场景 |
|---|---|---|---|---|---|---|
| OT - 10A | 6 - 10 | 5.2 | 14.5 | 50 - 85 | 3.2 | 仪表接线、低压控制电路 |
| OT - 20A | 10 - 16 | 6.2 | 17 | 85 - 115 | 5.3 | 工业电机、小型配电箱 |
| OT - 50A | 25 - 35 | 6.2 | 21.5 | 160 - 210 | 6.5 | 光伏汇流箱、储能系统 |
| OT - 100A | 50 - 70 | 8.2 | 29 | 250 - 315 | 8.8 | 变压器、高压配电柜 |
| OT - 200A | 95 - 120 | 10.2 | 33 | 400 - 500 | 10 | 电力传输、船舶电气 |
| OT - 400A | 150 - 240 | 14.2 | 43 | 630 - 800 | 13 | 新能源车高压线束 |
| OT - 600A | 300 - 400 | 16.2 | 50.5 | 800 - 1000 | 16 | 变电站、大型工业设备 |
注：
1. 额定电流基于环境温度40℃、温升≤50K计算，实际应用需降额20%;
2. 内孔径公差国标为±0.2mm，欧标(DIN 46235)为±0.1mm，选型时需注意兼容性。
二、OT铜鼻子选型关键要点与场景适配
1.线径与孔径匹配原则
误差控制：铜鼻子内径应比电缆外径大0.2-0.5mm(如6mm²电缆选内径5.2mm的OT-10A);
多芯线处理：需加装冷压接头(如OT-35A适配35mm²多股线)，压接后填充导电膏降低接触电阻30%。
2.电流与温升验证
载流量公式：实际电流≤额定电流×0.8(如OT-100A的250A额定电流，实际应用≤200A);
温升检测：红外热像仪监测温差>15K需排查(参考IEC 60439标准)。
3.材质与镀层选择
紫铜(T2)：导电率≥98% IACS，适用于常规场景;
镀锡处理：耐盐雾≥96小时(ASTM B117)，适配海洋设备(如OT-100A-TIN)。
4.特殊场景选型
高频电流：选用多股线压接结构(接触电阻≤50μΩ);
户外环境：优先镀银端子(导电率提升18%)或铜铝复合材质(防电化学腐蚀)。
三、OT铜鼻子安装与检测规范
1.压接工艺要求

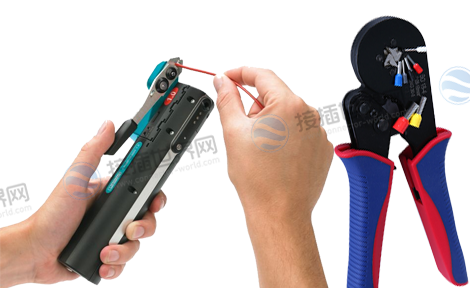

工具匹配：
0.5-16mm²：手动压线钳(如Knipex 97 53 06);
16-300mm²：液压压接机(压力12-30T，如Phoenix Contact 1213620)。
压接质量：六角压痕清晰，无裂纹，拉力≥50N/mm²(如OT-50A需承受2500N拉力)。
2.验收标准
接触电阻：四线法测量≤同长度线缆电阻的1.1倍(FLUKE 1587FC实测);
耐压测试：AC2000V/1min无击穿(UL 486E标准)。
四、OT铜鼻子主流厂家与型号推荐
1.国际品牌
菲尼克斯PTFIX系列：透明防护盖设计，适配高密度布局，IP67防护(如OT-100A);
施耐德SC系列：预绝缘结构，耐压630V，通过EN 13600认证。
2. 国产高性价比方案
正泰DT-UL系列：激光雕刻标识，适配国标线径(如OT-200A);
四邦电气：镀锡工艺，耐氧化，专为新能源车高压线束设计(如OT-400A)。
OT铜鼻子规格型号的精准选型是电气系统安全运行的基础。通过匹配线径、电流及环境参数，并规范压接工艺，可显著提升连接可靠性，接插世界网集成菲尼克斯、正泰、四邦等品牌全系列OT端子现货，提供型号速查、技术指导与一站式采购服务，助您高效完成安全连接!
