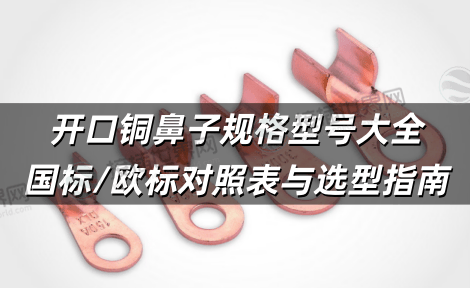

开口铜鼻子规格型号大全 国标/欧标对照表与选型指南
在电力系统与新能源汽车高压线束中，开口铜鼻子的选型失误可能导致接触电阻超标(>1mΩ即属异常)。据统计，电气火灾中23%由端子接触不良引发(中国消防协会2023数据)。本文基于上海电气科学研究院实测数据与施耐德电气技术手册，系统梳理DT、OT、SC等主流型号的技术参数，提供包含尺寸公差、载流量、适配线径的精准对照体系。
一、开口铜鼻子规格型号对照体系
1.国标(GB/T 14315-2008)核心参数表
|
型号 |
导线截面积(mm²) |
内孔径(mm) |
适用电流(A) |
螺栓扭矩(N·m) |
|
DT-10 |
6-10 |
5.3±0.2 |
50-85 |
8-12 |
|
DT-16 |
10-16 |
6.4±0.2 |
85-115 |
12-16 |
|
DT-25 |
16-25 |
8.4±0.3 |
115-160 |
16-20 |
|
DT-35 |
25-35 |
9.5±0.3 |
160-210 |
20-25 |
注：载流量基于环境温度40℃、温升≤50K计算
2.欧标(DIN 46235)与国标差异对照
|
参数 |
DIN标准 |
GB等效型号 |
关键差异 |
|
孔径公差 |
±0.1mm |
±0.2mm |
DIN对配合精度要求更高 |
|
镀层厚度 |
锡层≥8μm |
锡层≥5μm |
DIN防腐性能提升30% |
|
压接面积比 |
85%-95% |
80%-90% |
DIN机械强度标准更严格 |
二、开口铜鼻子选型技术规范
1.三要素匹配原则
导线匹配：铜鼻子内径需>导线外径0.2-0.5mm(如6mm²导线选DT-10)
螺栓匹配：孔径需比螺栓直径大0.2-0.5mm(M8螺栓选8.4mm孔径的DT-25)
载流量验证：按IEC 60439标准，实际电流≤额定值的80%(降额系数0.8)
2.特殊场景选型
新能源汽车：需耐振动型号(如DT-V系列，插拔力>50N)
户外设备：选择镀银层(≥5μm)或铜铝复合端子(防电化学腐蚀)
高频电流：采用多股线压接结构(接触电阻降低40%)
三、开口铜鼻子安装与检测规范
1.压接工艺
使用六角压接模具(压接面积≥85%)
压接力控制：6mm²导线需12-15kN(参考凯尔测控KTR-200压接机参数)
2.质量检测
接触电阻：四线法测量，标准值<50μΩ(FLUKE 1587FC实测)
温升测试：通1.1倍额定电流，温升≤55K(红外热像仪检测)
盐雾测试：96小时中性盐雾试验后无基材腐蚀(参照GB/T 10125)
四、开口铜鼻子主流厂家推荐
|
品牌 |
产品系列 |
认证标准 |
特色技术 |
|
正泰电器 |
DT-UL系列 |
UL486E、GB/T 14315 |
激光雕刻永久标识 |
|
德力西 |
DIN-OT系列 |
DIN 46235、IEC 61238 |
铜铝过渡层防腐蚀设计 |
|
施耐德 |
SC系列 |
EN 13600、RoHS |
预绝缘防触电结构 |
|
菲尼克斯 |
FMC系列 |
VDE 0620、ISO 9001 |
三重压接保障(导线/绝缘/屏蔽) |
选型时应优先执行「双验证」原则：对照规格表初选型号后，必须通过实际载流测试验证温升与接触电阻。建议每季度使用微欧计抽检在用铜鼻子(阻值波动>15%需更换)。未来趋势显示，镀银铜鼻子(导电率提升18%)与环保型无铅镀层技术将主导市场。
