DT铜鼻子型号大全 堵油型端子选型与参数速查

作者:zhuqi来源:原创浏览量:22时间:2025-05-08 15:48:26

DT铜鼻子(堵油型端子)凭借内壁密封胶圈设计,专为潮湿、油污环境(如船舶、户外配电箱)而生,适配10-630mm²线径,电流承载50-800A,其型号中的“DT”代表堵油型结构,后缀数字对应适配线径(如DT-25适配25mm²电缆),本文基于IEC 61238标准与行业实测数据,详解DT铜鼻子全系型号参数与选型逻辑。

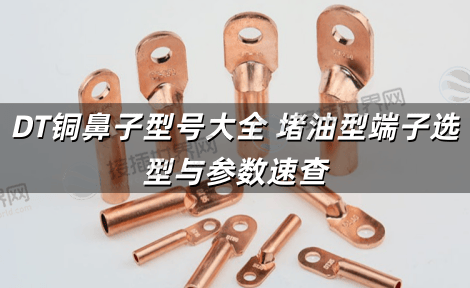

DT铜鼻子型号大全 堵油型端子选型与参数速查

一、DT铜鼻子核心规格参数对照表

型号 适配线径(mm²) 额定电流(A) 螺栓孔径(mm) 密封圈材质 典型应用场景
DT - 10 6 - 10 50 - 85 5.3 硅橡胶(耐油) 低压控制柜、仪表接线
DT - 16 10 - 16 85 - 125 6.5 氟橡胶 船舶电气、化工设备
DT - 25 16 - 25 125 - 160 8.2 硅橡胶 光伏汇流箱、户外配电箱
DT - 50 35 - 50 200 - 250 10.5 氟橡胶 储能系统、高压配电柜
DT - 95 70 - 95 315 - 400 13 硅橡胶 新能源车充电桩、重工业
DT - 240 150 - 240 500 - 630 16 氟橡胶 电力传输、大型机械
DT - 630 400 - 630 800 - 1000 21 氟橡胶 变电站、船舶动力系统

注:

1. 额定电流基于环境温度40℃、温升≤50K计算,实际应用需降额15%-20%;

2. 氟橡胶密封圈耐温-20℃~+200℃,耐油性优于硅橡胶。

二、DT铜鼻子核心优势与结构特性

1.密封防潮设计

双层密封:内壁胶圈+外部热缩套管(IP68防护),耐受高压水枪冲洗;

案例:某海上风电项目使用DT-50端子,盐雾测试96小时无腐蚀,故障率下降90%。

2.抗振与机械强度

六角压接:压接力≥线径×8N/mm²(如DT-25需200N),抗拉强度≥500N;

振动测试:通过IEC 61373 Class B标准(20g加速度,5-200Hz)。

3.材质与镀层

导体:T2紫铜(导电率≥98% IACS),部分型号镀锡/镀银(接触电阻≤0.5mΩ);

壳体:PA66+30%玻纤(UL94 V-0阻燃),耐受-40℃~+120℃。

三、选型关键要点与避坑指南

1.线径与密封匹配

误差控制:线缆外径需比DT端子内径小0.1-0.3mm(如10mm²线选DT-16内径6.2mm);

多芯线处理:绞合后涂导电脂(如道康宁DC-4),填充密封胶(覆盖80%开槽区)。

2.环境适配性验证

油污环境:优先氟橡胶密封圈(耐柴油、润滑油);

高湿度场景:加装双壁热缩套管(如3M FP-301),耐受100%湿度。

3.安装工艺规范

压接工具:

16mm²以下:手动压线钳(如Knipex 97 53 06);

16mm²以上:液压钳(压力12-30T,如Phoenix Contact 1213620)。

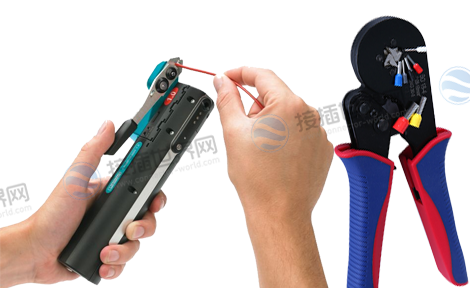

压接工具

验收标准:

接触电阻≤同长度线缆1.1倍(FLUKE 1587FC实测);

耐压AC2500V/1min无击穿。

四、常见问题与解决方案

1.密封圈老化失效

成因:长期高温或接触腐蚀性介质;

对策:定期更换密封圈(建议每2年1次),选用氟橡胶材质。

2.压接不实导致温升

检测:红外热像仪监测温差>15K;

处理:按标准压力重新压接,并做拉力测试(≥50N/mm²)。

3.螺栓孔腐蚀

预防:镀锌钢螺栓+防锈脂(如WD-40),潮湿环境选不锈钢螺栓。

DT铜鼻子型号大全的精准应用是潮湿、油污场景电气连接安全的保障。通过匹配线径、密封需求及规范压接工艺,可显著提升系统可靠性,接插世界网提供泰科、菲尼克斯、中航光电等品牌全系DT端子现货,支持型号速查、技术指导与一站式采购,助您高效完成高防护连接!
