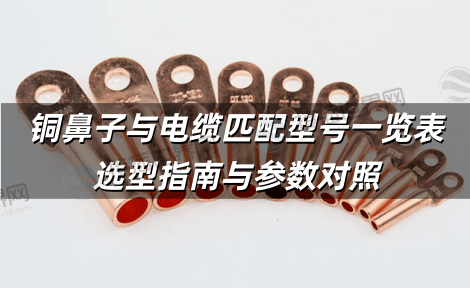

铜鼻子与电缆匹配型号一览表 选型指南与参数对照
铜鼻子作为电缆与设备连接的关键组件，其型号与电缆的精准匹配直接影响电气系统的稳定性与安全性。根据电缆截面积(0.5-300mm²)、电流等级(10-500A)及使用场景(如新能源、工业控制)，需严格遵循IEC 61238、GB/T 14315等标准。本文系统梳理主流铜鼻子型号与电缆的匹配规则，提供选型参数对照与实操案例，为采购与工程人员提供权威参考。
一、铜鼻子分类与型号命名规则
1.按结构分类

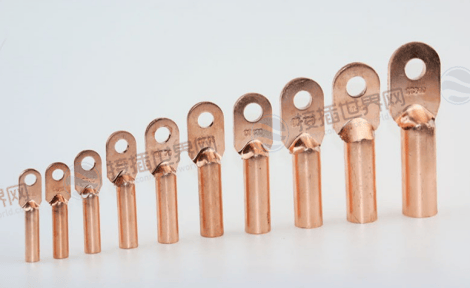

DT系列(堵油型)：内壁带密封胶圈(如DT-16适配16mm²电缆)，适用于潮湿或油污环境。

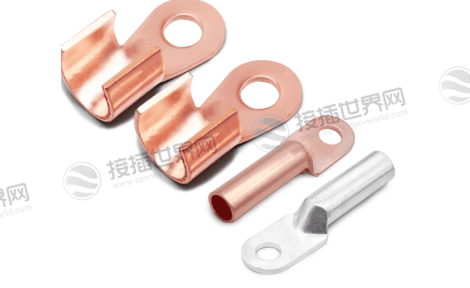

SC系列(开口型)：尾部开口设计(如SC-50适配50mm²线缆)，便于压接后填充绝缘胶。
OT/UT系列(闭口型)：全封闭结构(如OT-100适配100mm²线缆)，机械强度高，抗拉≥500N。
2.型号命名逻辑
示例：DT-25表示堵油型铜鼻子，适配25mm²线缆;OT-35/8中“35”为线径，“8”为螺栓孔径(M8)。
二、铜鼻子与电缆匹配对照表
|
电缆截面积(mm²) |
推荐铜鼻子型号 |
螺栓孔径(mm) |
额定电流(A) |
适用场景 |
|
0.5-1.5 |
OT-1.5 |
3.2 |
10-20 |
仪表接线、控制电路 |
|
2.5-6 |
DT-6 |
5.3 |
25-50 |
工业控制柜、电机接线 |
|
10-16 |
SC-16 |
6.4 |
63-100 |
光伏汇流箱、储能系统 |
|
25-35 |
OT-35/8 |
8.2 |
125-160 |
电力配电柜、变压器 |
|
50-70 |
DT-70 |
10.5 |
200-250 |
船舶电气、重工业设备 |
|
95-120 |
SC-120 |
13 |
315-400 |
高压变电站、新能源车 |
|
150-300 |
OT-240/16 |
16-21 |
500-630 |
电力传输、大型机械 |
三、选型关键要点与常见问题
1.线径匹配原则
误差控制：铜鼻子内径需比电缆外径大0.1-0.3mm(如6mm²电缆选6.1mm内径型号)，过松易导致接触不良。
多芯线处理：需压接后填充导电膏(如道康宁DC-4)，接触电阻降低30%。
2.材质与镀层选择
紫铜(T2)：导电率≥98% IACS，适用于常规场景(如DT-16)。
镀锡铜：耐盐雾≥96h(ASTM B117标准)，适配海洋或化工设备(如SC-50-TIN)。
铜铝过渡端子：降本40%(如OT-70-CA)，需涂抹抗氧化脂防止电化学腐蚀。
3.常见选型误区
电流余量不足：50A场景误用32A端子导致温升超标，应选63A型号(如DT-25)。
忽略压接工艺：未使用液压钳(如HT-2600型)导致压接不实，引发局部过热。
四、压接工艺与验收标准
1.压接工具匹配
手动压线钳：适配0.5-16mm²端子(如Knipex 97 53 06);
液压压接钳：适配16-300mm²端子(如Phoenix Contact 1213620)，压力范围12-30T。
2.压接质量检测
外观检查：压接部位无裂纹，六角压痕清晰完整;
拉力测试：≥50N/mm²(如10mm²端子需承受500N拉力);
电阻测试：接触电阻≤同长度线缆电阻的1.1倍。
铜鼻子与电缆匹配型号的精准应用是电气系统安全运行的基石。通过科学选型、规范压接及定期检测，可显著提升连接可靠性。接插世界网提供中航光电、菲尼克斯、正泰等品牌全系列铜鼻子现货，支持型号速查、技术指导与一站式采购，助您高效完成安全连接!
