接线鼻子规格型号表全解析 选型指南与参数速查

作者:zhuqi来源:原创浏览量:16时间:2025-05-08 15:06:36

接线鼻子作为电缆与设备连接的关键组件,其规格型号的精准匹配直接影响电气系统的安全性与可靠性,根据电缆截面积(0.5-630mm²)、电流等级(10-1000A)及场景需求(防潮、抗振),需严格遵循GB/T 14315、IEC 61238等标准。本文结合行业实测数据与选型案例,提供接线鼻子规格型号全表及避坑指南,助力高效选型。

接线鼻子规格型号表全解析 选型指南与参数速查

一、接线鼻子分类与型号命名规则

1.按结构分类

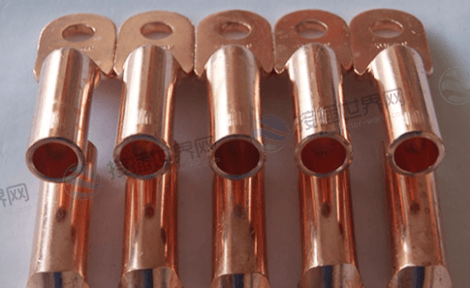

DT系列(堵油型):内壁含密封胶圈,适配潮湿环境(如DT-25适配25mm²线缆)。

DT系列(堵油型)

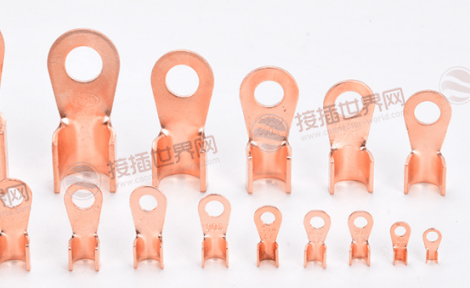

OT系列(闭口型):全封闭设计,抗拉≥500N(如OT-50适配50mm²线缆)。

OT系列(闭口型)

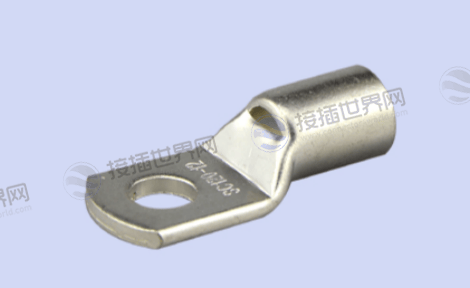

SC系列(开口型):尾部开槽便于填充密封胶(如SC-120适配120mm²线缆)。

SC系列(开口型)

2.型号命名逻辑

示例:

OT-35/8:适配35mm²线缆,螺栓孔径8mm;

SC-50-TIN:镀锡处理,耐盐雾≥96小时。

二、接线鼻子规格型号对照表

型号 适配线径(mm²) 额定电流(A) 螺栓孔径(mm) 材质/镀层 典型应用场景
OT - 10A 6 - 10 50 - 85 5.3 紫铜(T2) 低压控制柜、仪表接线
DT - 16 10 - 16 85 - 125 6.5 镀锡铜 + 硅胶圈 船舶电气、户外配电箱
SC - 35 25 - 35 160 - 210 8.2 镀银铜 光伏逆变器、储能系统
OT - 100A 50 - 70 250 - 315 10.5 铜铝复合 新能源车高压线束
SC - 120 95 - 120 400 - 500 13 镀镍铜 高压变电站、重工业设备
OT - 400A 240 - 300 630 - 800 16 紫铜 + 热缩套管 电力传输、大型机械

注:

1.额定电流基于环境温度40℃、温升≤50K计算,实际应用需降额15%-20%;

2.镀层选择需匹配环境(如盐雾环境选镀锡,高频场景选镀银)。

三、选型关键要点与场景适配

1.线径与孔径匹配

误差控制:接线鼻子内径=线缆外径+0.2-0.5mm(如10mm²线选内径6.5mm的DT-16);

多芯线处理:绞合后涂导电脂(接触电阻降低30%),加装冷压接头。

2.电流与温升验证

载流量公式:实际电流≤额定电流×0.85(如SC-35的210A额定值,应用电流≤178A);

温升检测:红外热像仪监测温差>15K需排查(参考IEC 60439)。

3.环境适应性设计

高温场景:选PA66材质壳体(耐温105℃)或陶瓷基座;

腐蚀环境:镀锡/镀镍端子(如SC-50-TIN),耐盐雾≥96小时。

四、常见问题与解决方案

1.接触不良导致发热

成因:压接力不足或线径不匹配;

对策:

按“线径×8N/mm²”计算压接力(如16mm²需128N);

使用液压钳(如Phoenix Contact 1213620)确保六角压痕清晰。

2.密封失效引发短路

成因:未填充密封胶或热缩套管收缩不全;

对策:

开槽注胶覆盖80%区域(如道康宁732硅胶);

热缩套管加热至120-150℃均匀收缩。

3.机械强度不足

成因:选型错误或振动环境未加固;

对策:

高振动场景选OT系列(抗拉≥500N);

加装不锈钢扎带或限位器。

精准匹配接线鼻子规格型号是保障电气连接安全的核心。通过科学选型、规范安装及定期检测,可显著降低故障率,接插世界网集成菲尼克斯、中航光电、正泰等品牌全系列接线鼻子现货,提供型号速查、技术指导与一站式采购,助您高效完成高可靠连接!
