泰科TE 1241380-2压接端子中文参 原厂现货与替代型号指南
作者：zhuqi来源：原创浏览量：110时间：2025-04-15 14:41:32

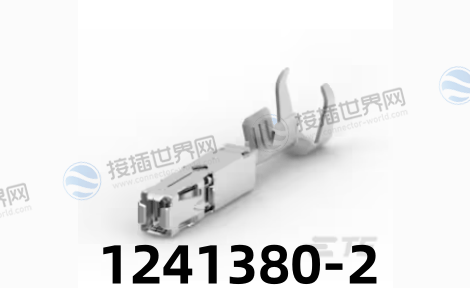

泰科TE 1241380-2是MCP 1.5K系列压接端子，采用铜合金材质(镀锡工艺)，适配17-20 AWG线径(1.0-0.5mm²)，额定电流12A，工作温度范围-40℃~150℃，符合RoHS与ELV认证，其母端子(Female)设计专为汽车线束高振动环境优化，广泛应用于ECU控制单元、传感器接口等场景，上海住歧电子等供应商支持当天发货。
一、1241380-2中文参数解析
|
参数类别 |
详细指标 |
|
触点类型 |
母端子(Female)，压接式(Crimp) |
|
线径兼容性 |
17 AWG~20 AWG(1.0~0.5mm²) |
|
额定电流/电压 |
12A(持续)/250V AC |
|
触点电镀 |
锡(可选镀金版本，需定制) |
|
温度耐受 |
-40℃~150℃(符合USCAR-2标准) |
|
机械特性 |
插拔寿命≥50次(基于LV214标准) |
|
包装规格 |
盘装(Tape & Reel)，每盘4500件 |
| 原厂现货渠道 |
1241380-2现货 |
|
相关阅读推荐 |
MCP连接器选型权威指南 从电气参数到场景适配的全流程解析 |
|
汽车线束压接工艺规范全解析 从标准到实践的核心技术指南 |
|
|
RoHS认证标准全解析 核心要求与实施指南 |
二、1241380-2应用场景
1.汽车电子模块：
ECU控制单元信号传输接口
发动机舱温度/压力传感器线束连接
2.工业设备：
PLC控制器低压电路压接
光伏逆变器直流侧端子
三、1241380-2替代型号推荐
|
原型号 |
替代型号 |
兼容性说明 |
|
1241380-2 |
1241380-1 |
功能相似，但线径适配范围不同(需调整压接模具) |
|
Tyco 1546678 |
JST VLP-02V |
日标兼容方案(需验证触点间距与锁扣结构) |
四、1241380-2配套组件
适配连接器：MCP 1.5K系列护套(如1-967644-1)
五、1241380-2问题解答
Q1：1241380-2是否支持高频信号传输?
A：镀锡触点适用于低频电路(<1MHz)，高频场景需选镀金版本(需定制)。
Q2：1241380-2如何检测压接质量?
A：需使用TE AMPSEAL压接钳(工具号58433-1)，并参考SAE/USCAR-21标准验证触点压缩率(75%-85%)。
Q3：1241380-2是否兼容商用车24V系统?
A：完全兼容，其250V额定电压覆盖商用车12V/24V需求。
TE 1241380-2凭借高可靠性与工业级耐温性，成为汽车线束压接的优选方案，建议采购时优先选择上海住歧电子(接插世界网)等现货渠道(单价低至¥0.7975元)，高频场景需定制镀金触点版本，工业应用需定期检查触点氧化情况，确保长期稳定性。
