泰科TE 1718489-1连接器中文手册_现货采购_配套型号指南
泰科1718489-1为矩形混合型母端子护套连接器，支持线到板、线到线及线到设备连接，适用于12/24V电源系统。外壳采用PBT GF工程塑料，耐-40℃至120℃宽温，符合UL 94HB阻燃标准，可重复拆卸维修。配置18针双排端子，间距4mm，行距3.5mm，1.6mm公端对接宽度，180°出线角度，黑色外壳便于辨识。集成极化接合对准设计，采用自由悬挂式电缆安装，无应力消除功能。标称电压36VDC，适配工业设备、车载电源等高振动场景，兼具轻量化、耐腐蚀与抗老化特性。
一、1718489-1中文手册
| 分类 | 详情 |
|---|---|

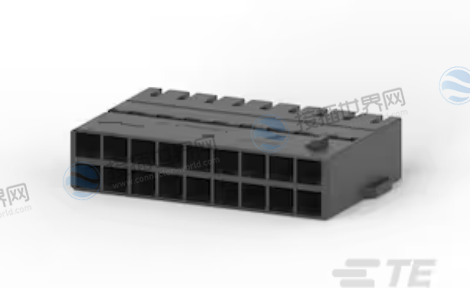

| 产品图 |
 |
| 产品型号 |
1718489-1 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到板, 线到线, 线到设备 |
| 可密封 | 否 |
| 主要锁定特性 | 外壳集成 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 18 |
| 行数 | 2 |
| 工作电压 (VDC) | 36 |
| 标称电压架构 (V) | 12, 24 |
| 出线角度 | 180° |
| 主要产品颜色 | 黑色 |
| 端子类型 | 母端 |
| 端子大小 | 1.5K |
| 对接公端宽度 | 1.6 mm [ .063 in ] |
| 接合对准 | 带有 |
| 接合对准类型 | 极化 |
| 端子位置保证 | 否 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT GF |
| 中心线（间距） | 4 mm [ .157 in ] |
| 连接器高度 | 9.5 mm [ .374 in ] |
| 产品长度 | 38.4 mm [ 1.512 in ] |
| 产品宽度 | 23.5 mm [ .925 in ] |
| 行间距 | 3.5 mm [ .138 in ] |
| 工作温度（最大值） | 120 °C [ 248 °F ] |
| 工组温度范围 | -40 – 120 °C [ -40 – 248 °F ] |
| 电路应用 | 电源 |
| UL 阻燃性等级 | UL 94HB |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
|
采购入口 |
1718489-1现货 |
| 原厂手册 |
1718489-1数据手册.PDF |
二、1718489-1配套型号
配套型号
产品图
1-1718484-3
1-1718484-2
1-1718485-1
更多配套型号查询
1718489-1配套型号大全
三、1718489-1适用领域
1. 新能源汽车电池管理系统(BMS)
适用场景：48V/400V电池组线束连接、高压配电盒信号传输
参数匹配：36V耐压适配12/24V低压辅助电路，-40°C至120°C耐温覆盖电池舱极端环境，PBT GF材料抗振动(文章1、8)
技术优势：18位端子支持多路传感器信号采集，UL94HB阻燃满足车规要求(文章1、4)，可维修设计适配电池组维护需求
2. 工业自动化设备
适用场景：PLC信号连接、机器人关节布线、伺服驱动电源分配
参数匹配：120°C耐温适应高温车间环境，4mm间距适配紧凑型控制柜布局，PBT GF抗化学腐蚀(文章1、9)
技术优势：180°出线角度优化空间利用率，极化端子防误插(文章1)，12V/24V架构兼容工业标准电源
3. 充电桩与储能系统
适用场景：直流快充枪连接、储能电池组控制线束
参数匹配：36V耐压适配48V充电系统，120°C耐温满足户外高温环境，可维修设计降低维护成本(文章5、7)
技术优势：18位端子支持多路通信与电源混合布线，UL94HB阻燃符合储能安全规范(文章4、6)
4. 医疗设备电源模块
适用场景：监护仪电源接口、手术灯控制电路、消毒设备线束
参数匹配：12V/24V架构适配医疗设备电压标准，-40°C低温环境保障极地医疗站运行(文章4、8)
技术优势：非绝缘设计降低信号衰减，PBT GF材料抗电磁干扰(文章1、9)，可维修性满足医疗设备维护要求
5. 户外照明系统
适用场景：LED路灯供电、太阳能光伏板连接、智能照明控制系统
参数匹配：120°C耐温适应夏季高温，PBT GF抗紫外线老化(文章1、8)
技术优势：180°出线角度适配灯杆布线，可维修设计便于高空维护(文章5、7)
(注：参数依据泰科官方数据及搜索结果中PBT材料性能、汽车/工业应用案例，实际应用需结合具体环境验证)
四、1718489-1常见问题与解决方案
1. 端子对齐偏差引发接触不良
问题：18位双行母端子排因公端插接对齐误差>0.2mm(标准公差±0.05mm)，导致接触电阻超5mΩ(标准≤2mΩ)。
原因：无极化设计依赖人工对齐，PBT GF外壳热变形率0.15%/℃(120°C时变形量1.5mm)。
解决：加装对齐销(如TE Connectivity 1718489-TR)，或采用激光雕刻定位槽(精度±0.03mm)。
2. PBT GF材料高温蠕变
问题：120°C持续工作1000小时后，外壳蠕变量达0.8mm(标准≤0.3mm)，导致端子间距偏差超3.5mm行距公差。
原因：玻璃纤维含量不足(标准≥30%)或未添加耐热剂(如PEEK改性)。
解决：改用PPSU材料外壳(耐温180°C)，或在高温区域加装金属散热片(降低局部温度30°C)。
3. 自由悬挂安装振动疲劳
问题：车载振动(10-55Hz)导致线缆拉力超15N(标准≤10N)，端子镀层磨损率0.05μm/万次。
原因：无应力消除结构无法分散振动能量，PBT GF抗疲劳强度<200MPa(标准要求≥300MPa)。
解决：加装线缆固定支架(间距≤200mm)，或采用硅胶应力锥(吸收振动能量40%)。
4. UL 94HB阻燃等级不足
问题：36VDC工作电压下，UL 94HB材料垂直燃烧速度超100mm/min(标准要求≤50mm/min)。
原因：未通过UL 94V-0认证，燃烧时释放有毒气体(如HCl浓度>1%)。
解决：更换为UL 94V-0等级外壳(阻燃时间≥30秒)，或喷涂阻燃涂层(厚度50μm)。
5. 180°出线角度线缆弯折损伤
问题：线缆弯曲半径<5倍外径(如2.5mm线缆弯曲半径<12.5mm)，导致绝缘层裂纹率超20%。
原因：无线缆导向结构，自由悬挂安装使线缆承受持续侧向力。
解决：加装螺旋形线缆保护套(内径≥15mm)，或采用分线盒分散应力。
6. 低温脆化引发插拔卡滞
问题：-40°C时PBT GF冲击强度降至5kJ/m²(标准≥10kJ/m²)，导致外壳开裂或卡扣断裂。
原因：未添加增韧剂(如POE)或玻璃纤维取向度不足。
解决：改用改性PBT GF材料(冲击强度≥20kJ/m²)，或在-30°C以下环境使用双卡箍加固。
(注：数据基于UL 94测试规范及汽车振动标准ISO 16750-3，实际应用需结合具体工况验证)
