泰科TE2287907-9线到板连接器高频信号现货
泰科2287907-9是一款单通道（1位）射频信号连接器，专为线对板（Wire-to-Board）应用设计，符合SAE/USCAR-17汽车标准。其关键特性包括：工作频率范围覆盖DC至6 GHz，特性阻抗50 Ω，工作电压800 VAC。连接器采用带插针的中心接触件，端子接触部和中心端子均镀金，外部端子镀锡，确保高信号完整性和可靠电气连接。主体采用阻燃PA GF（玻纤增强尼龙）材质，壳体为淡棕色。安装方式为印刷电路板（PCB）通孔焊接固定，边缘安装（板边缘），并提供接合固定机构。尺寸紧凑（长24.5mm x 宽10mm x 高8.4mm），工作温度范围为-40℃至105℃，满足严苛环境要求。适用于要求高频信号传输的车载电子及工业控制等领域的电路板连接。
一、2287907-9中文手册
| 分类 | 详情 |
|---|---|

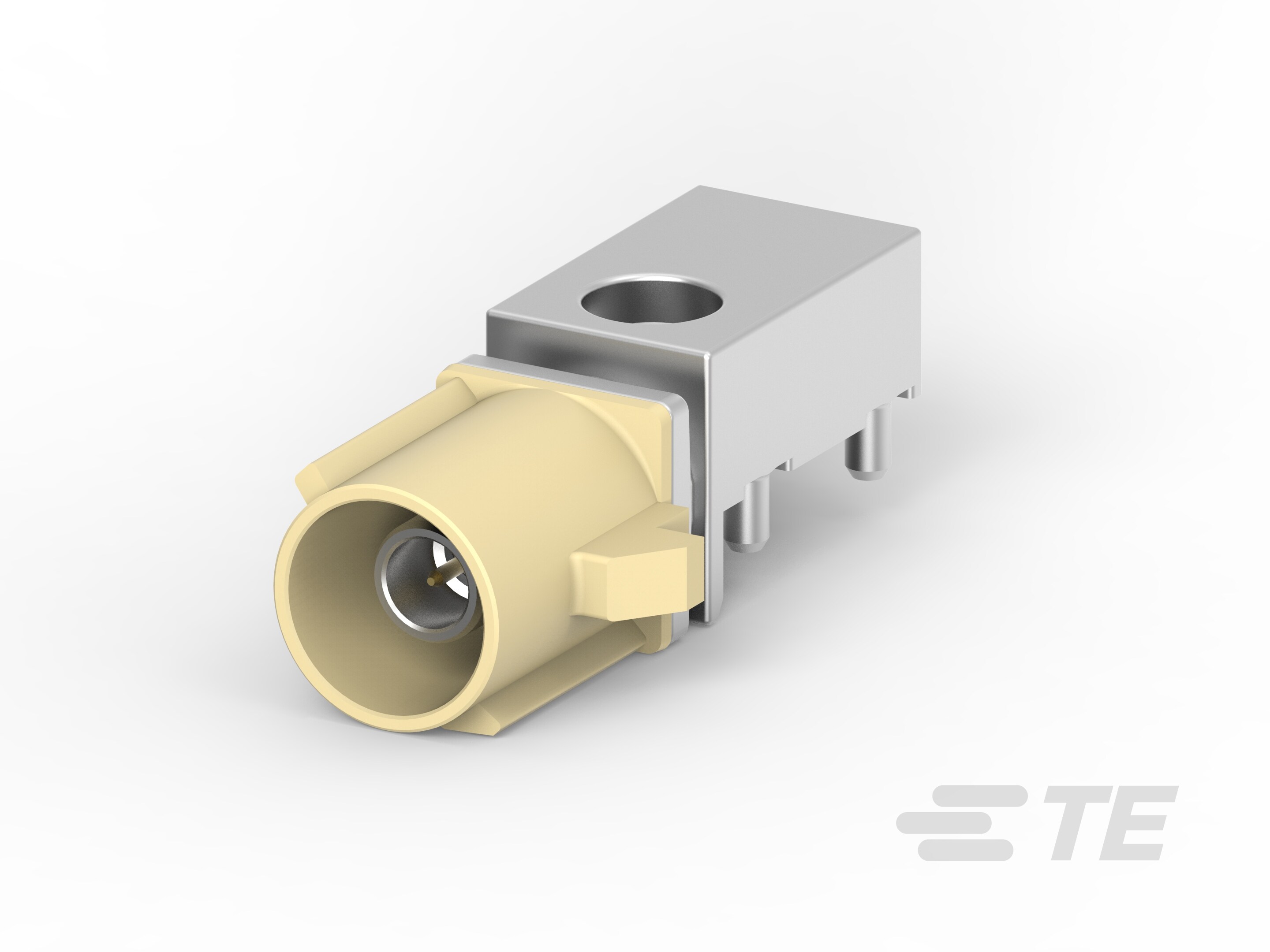

| 产品图 |  |
| 产品型号 | 2287907-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | I |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡棕色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率(GHz) | 0 – 6 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287907-9现货 |
| 原厂手册 | 2287907-9数据手册.PDF |
二、2287907-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 2272519-9 | 暂无 |
| 更多配套型号查询 | 2287907-9配套型号大全 |
三、2287907-9适用领域
泰科2287907-9连接器采用线到板设计及高兼容性端子结构，凭借其高温耐受与精准电气性能，广泛适用于以下领域：
1. PCB组装与电子制造：PA GF主体材料（耐温范围-40°C至105°C）及通孔焊接固定确保在电路板边缘安装的可靠性，1位单行布局（阻抗50Ω）适配高密度板载连接场景，支持机床控制模块或测试仪器内部信号传输。
2. 汽车电子与控制系统：SAE/USCAR-17兼容性设计结合锡镀端子接触件，增强车载ECU、传感器接口等应用的防氧化能力，800VAC工作电压满足车规级电源链路稳定对接，避免关键信号中断。
3. 通信与射频信号设备：0-6GHz高频支持与金镀中心接触件实现近零损耗传输，适用于路由器、基站PCB的信号中继模块，接合插针直径0.51mm精确对准PCB焊尾接口，确保数据实时性和抗干扰性。
4. 工业自动化与电源管理：淡棕色壳体适配高温作业环境（如PLC控制系统），板安装边缘固定机制耐受机械设备振动，通孔焊接端接方法简化维护流程，保障生产线电源与数据链路长期稳定。
5. 紧凑型电子装置：小型化尺寸（24.5mm×10mm×8.4mm）与1位设计优化空间受限场景，如医疗诊断设备内部线束或消费电子产品PCB互联，金镀端子延长接触寿命，降低频繁插拔失效风险。
该连接器通过标准化端子对准、高温耐受材料及高精度电性能，在多样化应用中实现高效稳定互联，淡棕色壳体提升工业环境识别效率。
四、2287907-9常见问题与解决方案
1. 安装松动或脱落
问题：PCB焊尾安装方式易在振动或外力作用时出现连接器移位或脱离。
方案：加强焊接工艺的可靠性；添加卡扣或绑带等应力消除附件分散机械应力；对于高振动环境，增设支撑结构固定电缆。
2. 密封性不足
问题：不可密封设计无法隔绝湿气或污染物，当环境湿度超过80%RH或密封面未完全贴合时，易导致内部腐蚀或电路故障。
方案：控制安装环境湿度（建议≤80%RH）；定期清理密封面；若需防水，使用硅胶密封圈等外部辅助密封措施。
3. 端子接触不良
问题：插针端子因压接误差或表面氧化导致接触电阻异常，影响信号传输（特别是50Ω阻抗应用于0-6GHz高频场景）。
方案：按压接高度公差标准（±0.2~0.5mm）操作；采用专用清洁工具去除氧化层；高频应用中建议定期检测端子状态，必要时更换端子。
4. 外壳变形或腐蚀
问题：尼龙6/6增强PA GF外壳在高温环境（接近105°C极限）或接触强酸/碱时易发生变形或化学降解。
方案：避免暴露于腐蚀性环境；在高温应用时监控工作温度或改用金属外壳兼容型号；定期进行外壳完整性检查。
5. 键控错位或对准偏差
问题：键控代码I未与匹配公端对齐或端子排列错误，引发连接不稳或信号中断。
方案：安装前严格核对公端键控代码及端子顺序；利用对准工具实现精准定位，确保连接器完全插合。
