泰科2-2287907-0是一款单板安装的线到板连接器，专用于印刷电路板的信号传输。作为单位数设计，其结构紧凑，主体采用聚酰胺玻璃纤维材料，工作电压为800VAC，阻抗50Ω，频率范围覆盖0至6000MHz。端接方式为通孔焊接，端子类型为镀金插针和镀锡外部端子，确保高可靠性。操作温度适应极端环境（-40°C至105°C），尺寸为24.5mm×10mm×8.4mm，水蓝色壳体便于识别，符合SAE/USCAR-17标准，适用于工业及电子设备信号应用。

一、2-2287907-0中文手册

分类	详情

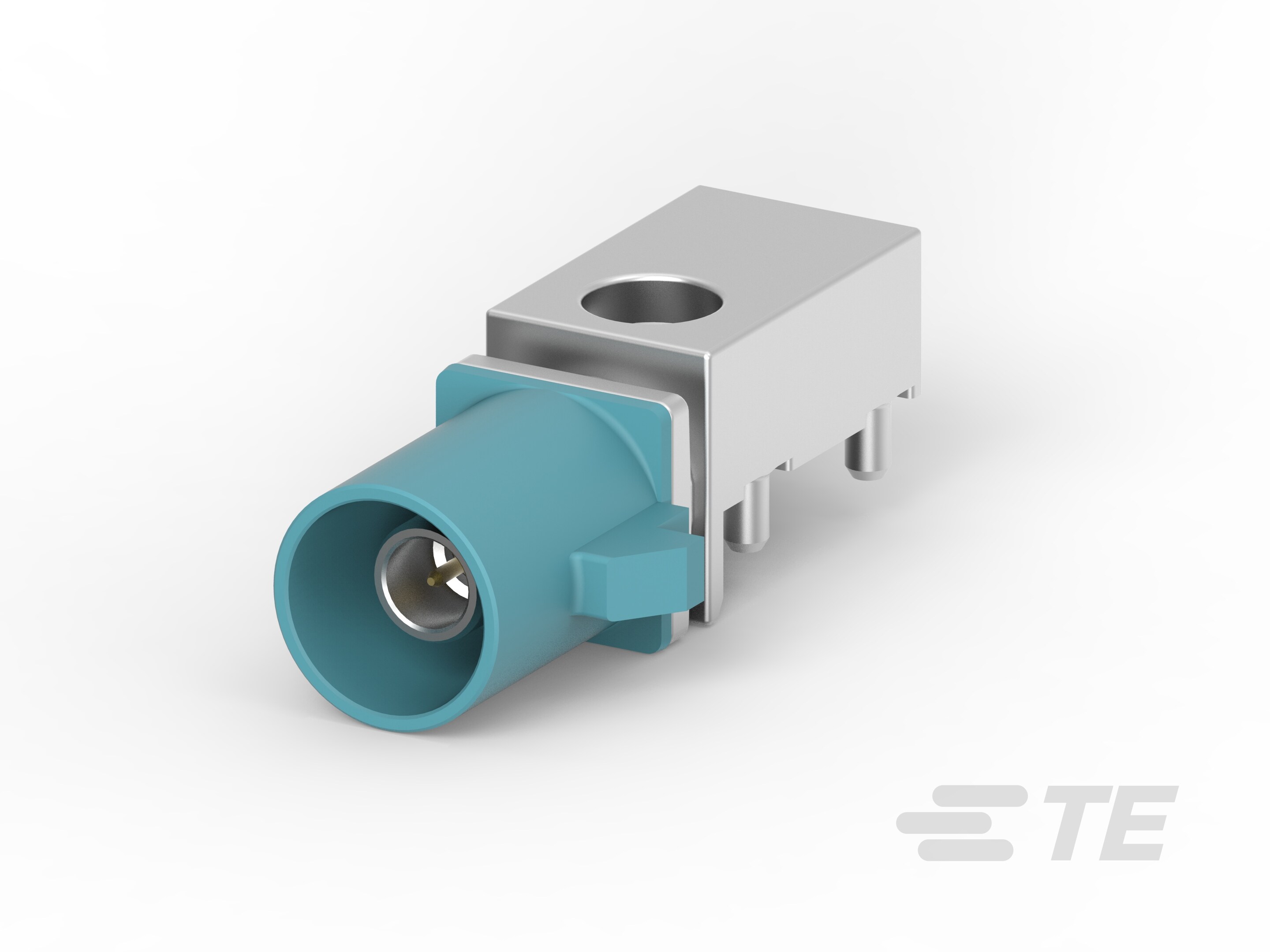

产品图
产品型号	2-2287907-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287907-0现货
原厂手册	2-2287907-0数据手册.PDF

二、2-2287907-0配套型号

三、2-2287907-0适用领域

1. 汽车电子控制系统

符合 SAE/USCAR-17 标准，通孔焊接与焊尾固定确保PCB边缘安装的机械稳定性，耐受-40℃至105℃温度范围及车载振动环境。插针式端子（直径0.51mm）与金镀层接触件保障车载ECU、传感器模块的低阻抗信号传输可靠性。

2. 工业设备与自动化

PA GF（玻璃纤维增强尼龙）壳体 提供高强度绝缘与耐高温性（105℃），通孔焊接结构强化PCB在机床、控制柜等高振动场景下的抗冲击能力，适配电机驱动器、PLC模块的板级电源与信号连接。

3. 通信与数据传输设备

50Ω阻抗匹配 与 0–6000MHz工作频宽 支持基站设备、路由器的射频信号传输。单行1位布局（边缘安装）优化紧凑空间布线，锡镀PCB端接点提升高频信号的完整性。

4. 医疗电子仪器

锡镀端子与PA GF材料的耐化学腐蚀特性，适配医疗设备内部消毒环境。工作温度范围覆盖极端工况，通孔焊接确保生命体征监测设备等关键系统的长期连接稳定性。

5. 新能源电力模块

高温耐受性（105℃）匹配光伏逆变器、储能系统内部的发热环境，水蓝色壳体便于设备内部线缆快速识别。1A电流容量满足低压控制回路需求，金属应力消除结构防止线缆脱落。

该连接器通过通孔焊接固定、宽温域PA GF壳体及高精度金镀端子，在振动、高温与腐蚀性场景中维持信号完整性，水蓝色设计增强工业设备内部的检修效率。

四、2-2287907-0常见问题与解决方案

1. 安装松动或脱落

问题：焊尾固定和边缘安装方式易受振动或外力影响，导致焊点疲劳或连接器位移。

方案：添加应力消除附件如卡扣或绑带加固，并优化PCB支撑结构分散受力，确保电缆和焊点均匀承重。

2. 密封性挑战

问题：非密封设计在湿度高于80%RH环境中污染物可能渗入，增加短路或腐蚀风险。

方案：控制环境湿度，使用外部硅胶套或密封胶增强防护，定期清洁连接器表面。

3. 端子接触不良

问题：插针端子因压接不当或氧化导致接触电阻增加，影响信号传输稳定性。

方案：严格遵循压接公差（±0.2-0.5mm），使用专用工具清除氧化物，必要时更换端子。

4. 外壳变形或老化

问题：PA GF材质在温度超105°C或暴露于化学腐蚀环境中易软化变形，降低机械完整性。

方案：限制操作温度在-40-105°C范围内，避免强酸/碱接触，定期检测外壳完整性。

5. 对准偏差

问题：键控代码Z安装时未与公端精确匹配，导致连接不稳或信号中断。

方案：预安装时核对键控对齐，采用对准工具辅助定位，确保一次性准确对接。
