泰科TE 1-2287907-3 线到板高频连接器现货
泰科电子作为全球连接器行业领导者，其1-2287907-3型号是一款线对板单位置连接器，专为信号电路设计，适用于印刷电路板的边缘安装。该器件具备50欧姆阻抗和0-6GHz工作频率范围，支持800V交流电压和1A最大电流，端子采用金镀层接触部与锡镀层外部结构以保障可靠性。主体由玻璃纤维增强聚酰胺（PA GF）制成，电介质材料为PCT，通过通孔焊接固定，尺寸为24.5mm×10mm×8.4mm，壳体呈粉绿色。操作温度范围为-40至105℃，符合UL 94V-1/V-2阻燃等级和SAE/USCAR-17标准，适用于高要求电子设备中的信号传输应用。
一、1-2287907-3中文手册
| 分类 | 详情 |
|---|---|

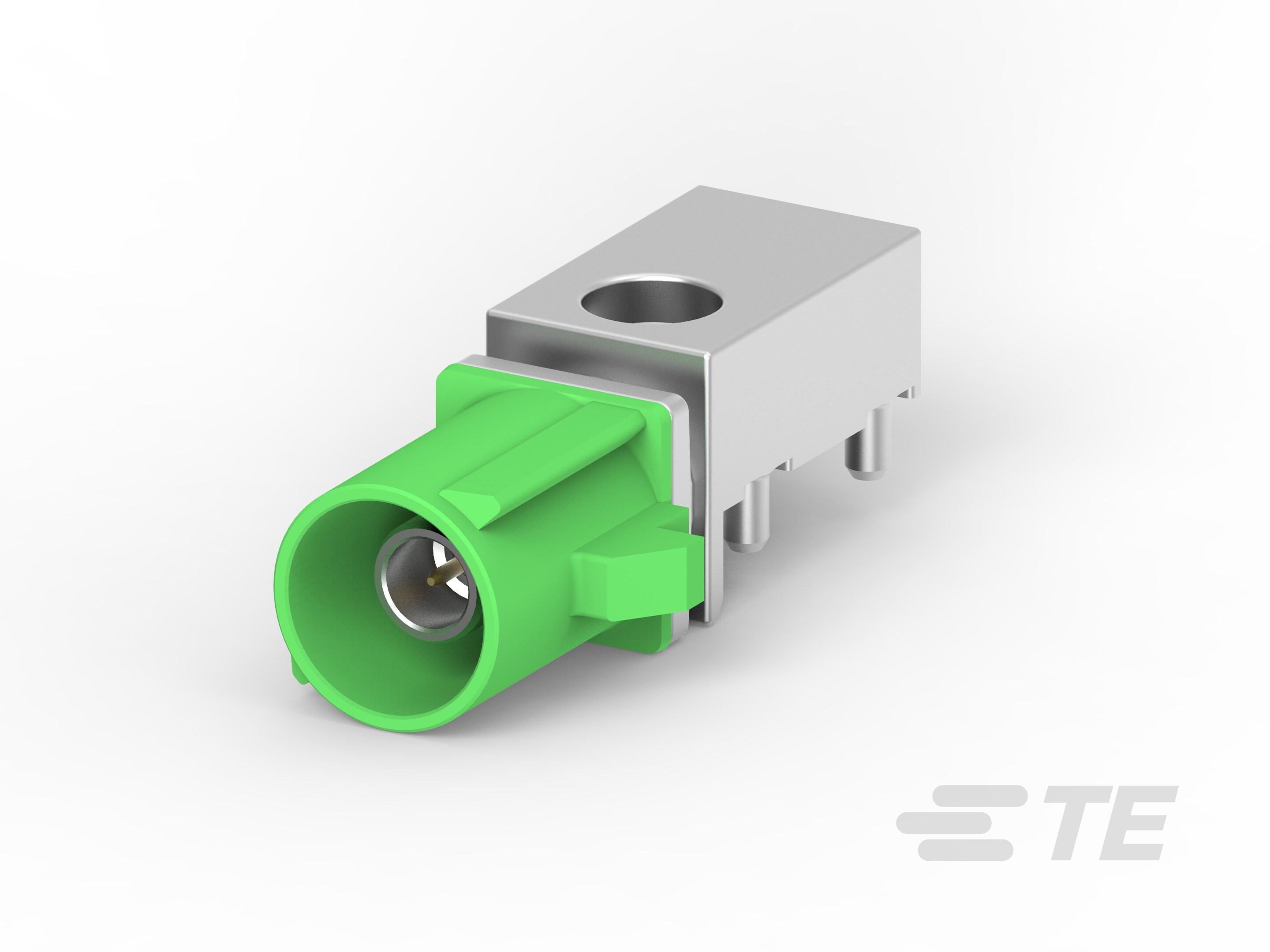

| 产品图 |  |
| 产品型号 | 1-2287907-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | N |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉绿色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2287907-3现货 |
| 原厂手册 | 1-2287907-3数据手册.PDF |
二、1-2287907-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 1-2272519-3 | 暂无 |
| 更多配套型号查询 | 1-2287907-3配套型号大全 |
三、1-2287907-3适用领域
泰科1-2287907-3连接器凭借其高频信号支持、宽温度适应性及PCB安装可靠性，广泛应用于以下领域：
1. 通信与射频设备：50Ω阻抗特性和0-6000MHz工作频率范围支持高速信号传输，适用于基站、路由器和天线模块中的高频连接，确保低损耗信号完整性，金接触端子和锡电镀减少信号干扰风险。
2. 工业控制与自动化：-40°C至105°C工作温度范围及PCB边缘安装设计（通孔焊接固定）耐受工厂环境中的机械振动和温度波动，保障传感器与控制单元的稳定连接。
3. 汽车电子系统：兼容SAE/USCAR-17标准，适用于车载ECU、信号采集模块等低电流（最大1A）应用，1位插针端子设计防止误插，确保行车关键信号的可靠性。
4. 消费电子与便携设备：紧凑尺寸（长度24.5mm、宽度10mm）和信号专用电路设计适配小型设备如智能家居控制器，PCB焊尾安装简化集成流程，提升整体效率。
5. 测量仪器与精密设备：高频能力与精确阻抗控制（50Ω）支持测试仪表和实验设备的数据采集，电介质材料PCT增强绝缘性，粉绿色外壳便于现场快速识别和维护。
该连接器通过宽频响应、坚固安装和材料耐性，在复杂场景中实现长期稳定连接，满足工业与消费领域的多样化信号传输需求。
四、1-2287907-3常见问题与解决方案
1. 安装松动或脱落
问题：PCB安装方向为边缘，焊尾固定方式在振动或机械应力下可能松动。
方案：正确施加焊接应力消除技术，添加绑带或辅助支撑结构分散外力；确保PCB板边缘固定点稳定。
2. 密封性不足
问题：连接器不可密封，IP防护缺失，灰尘或湿气易侵入PCB板接口。
方案：避免高湿度环境（建议≤80%RH），使用外部防护罩或涂覆硅胶增强局部密封性。
3. 端子接触不良
问题：插针端子（直径0.51mm）电镀层为金和锡，长期使用可能导致氧化或压接公差偏差（公差范围±0.2~0.5mm），引起接触电阻升高。
方案：严格执行通孔焊接工艺，使用专用工具清洁端子氧化层；定期检测端子高度，必要时更换以确保电气连续性。
4. 外壳变形或材料劣化
问题：主体材料PA GF（尼龙玻璃纤维）在高温（>105°C）或强腐蚀性环境下易软化变形。
方案：控制工作温度在指定范围（-40~105°C），高温工况下选用金属外壳替代；定期检查外壳完整性，避免暴露于酸/碱腐蚀物。
5. 键控错位或对接偏差
问题：键控代码N未与公端严格匹配时，造成插针和插座对准错误。
方案：安装前验证键控代码及端子排列；使用机械对准工具辅助定位，确保连接器公母端精准接合。
