泰科TE 1-2287907-2 线到板连接器 50Ω6GHz信号插针 现货

TE Connectivity的1-2287907-2是一款适用于印刷电路板的单排板载式射频信号连接器。其主体采用玻璃纤维增强尼龙（PA GF）材料，具备宽工作温度范围（-40°C至105°C）及800V交流耐压性能。该连接器为单针（插针）设计，中心端子及接触部均镀金（Au），外部端子镀锡（Sn），确保高频信号传输的稳定性和抗腐蚀性。支持通孔焊接安装方式，边缘固定结构适配板边安装需求，典型阻抗50Ω，适用于0-6000MHz频率的信号传输场景，符合汽车电子领域的SAE/USCAR-17行业标准。

一、1-2287907-2中文手册

分类	详情

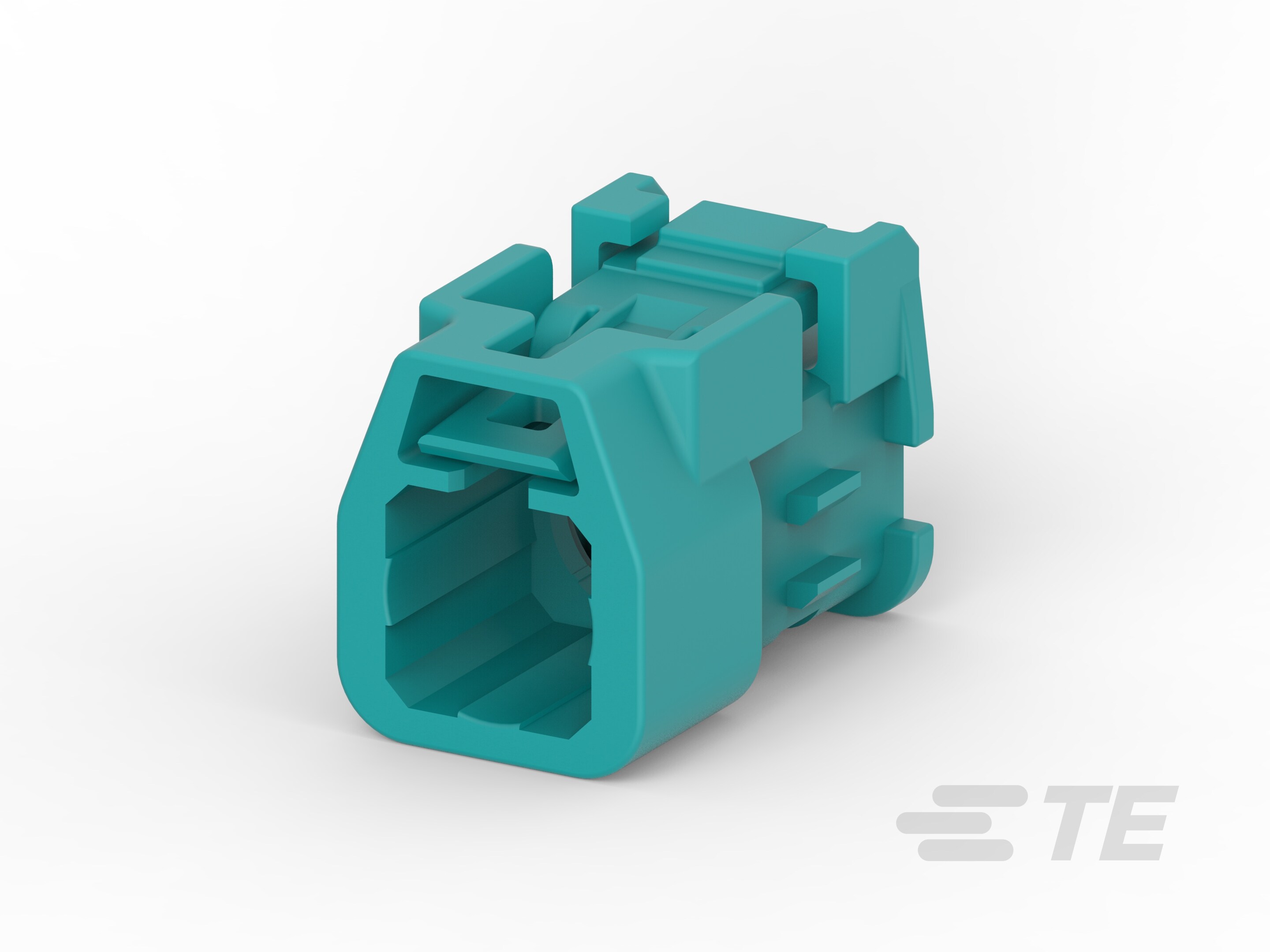

产品图
产品型号	1-2287907-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	1-2287907-2现货
原厂手册	1-2287907-2数据手册.PDF
