TE泰科1-2287907-1高频线到板连接器金电镀阻抗50Ω现货
TE泰科1-2287907-1是一款单板安装线对板连接器，设计用于印刷电路板信号传输应用。其采用50Ω阻抗特性，支持工作频率范围0至6000MHz，适用于高频射频环境；工作电压800VAC，最大电流1A，配备金镀层插针端子以优化导电性，外部镀锡增强耐久性。主体由PA GF材料制成，工作温度覆盖-40°C至105°C，适用于工业高温场景。产品尺寸为24.5x10x8.4mm，小巧紧凑，安装方式为焊尾通孔固定，并兼容SAE/USCAR-17标准；UL 94V-1阻燃等级和胭脂红色外壳确保可靠性与识别性。
一、1-2287907-1中文手册
| 分类 | 详情 |
|---|---|

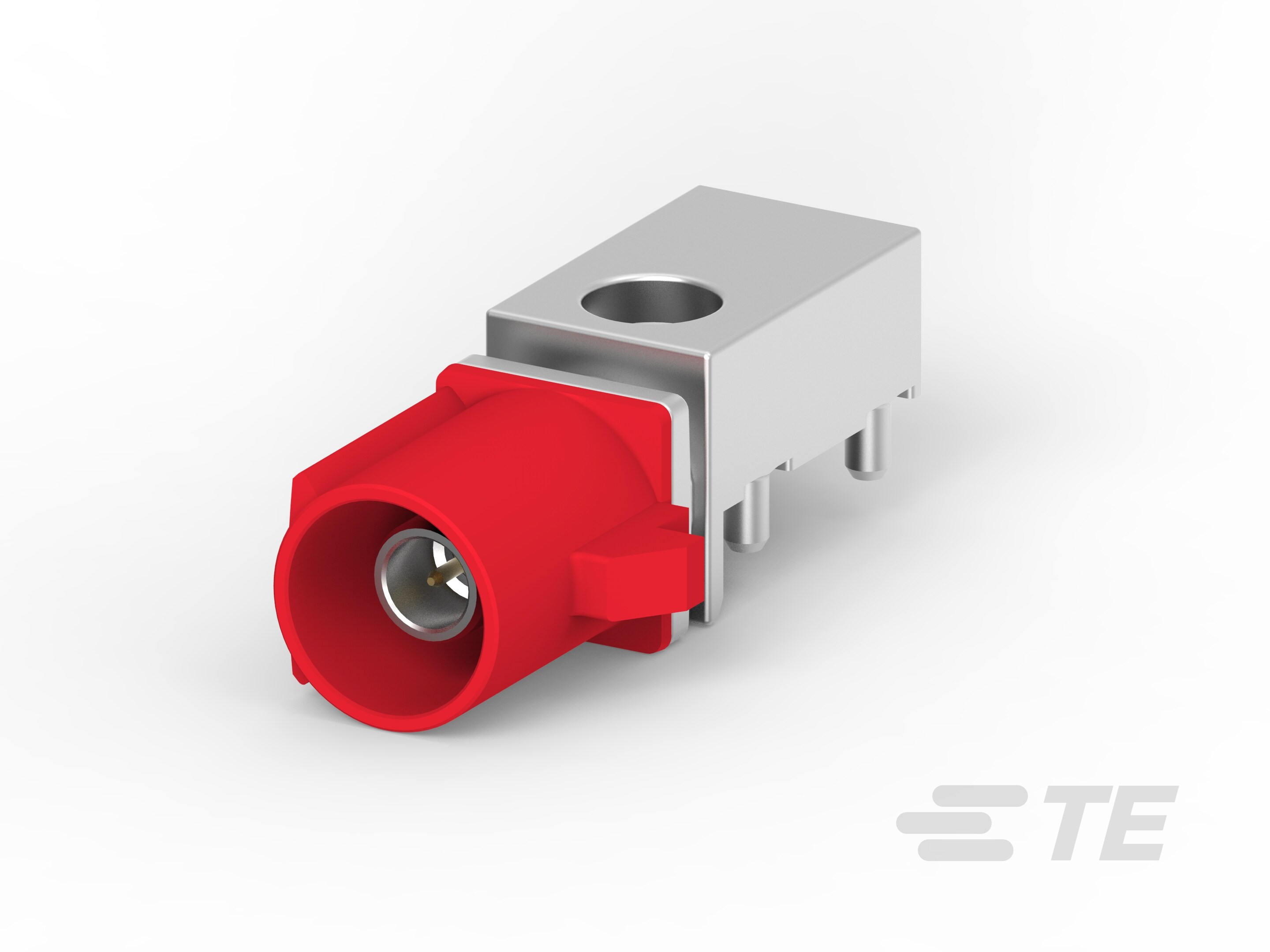

| 产品图 |  |
| 产品型号 | 1-2287907-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2287907-1现货 |
| 原厂手册 | 1-2287907-1数据手册.PDF |
二、1-2287907-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 1-2272519-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 1-2287907-1配套型号大全 |
三、1-2287907-1适用领域
1. 汽车电子控制系统：
符合SAE/USCAR-17标准，胭脂红外壳耐温达105°C，金镀插针端子保障信号传输稳定性，适用于ECU控制模块、传感器接口等关键车载系统，50Ω阻抗精准匹配高频信号需求。
2. 工业自动化设备：
PA GF增强尼龙壳体（-40℃至105°C）结合通孔焊接PCB安装，可承受机械振动与高温环境，适用于PLC控制板、电机驱动单元等需要稳定线对板连接的场景。
3. 通信及高频信号处理：
6GHz工作频率覆盖主流通信频段，1.2mm宽插针直径实现精密对接，适配基站设备、路由器等高频信号传输场景的金镀层端子有效降低信号衰减。
4. 医疗仪器内部布线：
前端安装设计简化维护流程，壳体材料符合UL 94V-1/V-2阻燃等级，耐化学生物消毒环境，保障监护设备、诊断仪器内部电路安全互联。
5. 户外能源控制系统：
醒目标识的胭脂红外壳便于检修识别，-40℃低温启动特性适配光伏逆变器、风电控制器等户外设备，锡镀焊尾端实现可靠的PCB边缘固定。
该连接器通过金质插针、增强型壳体材料及宽温域适应性，在信号精度与机械强度需求并重的场景中提供持久连接方案。
四、1-2287907-1常见问题与解决方案
泰科1-2287907-1连接器是一款专用于印刷电路板的线到板连接器系统，适用于信号传输领域。其设计基于PA GF（增强型尼龙）外壳、金电镀端子接触部，以及锡电镀的PCB固定装置，工作温度范围为-40°C至105°C。尽管这款连接器在汽车、工业和通信设备等应用中表现出色，但在实际使用中可能面临一些常见挑战。以下针对其潜在问题提供专业解决方案，基于材料特性、安装要求和工作条件定制。
1. 安装固定不稳
问题：PCB安装固定类型为焊尾，但焊接不良或外力作用可能导致连接器松动或脱落，影响信号完整性。
方案：确保焊接过程符合规范（如预热PCB、使用合适焊料），并在安装后添加应力消除附件（如绑带或固定支架），以分散外力对焊点的影响；定期检查焊接点是否牢固。
2. 端子接触电阻异常
问题：插针型端子接触部电镀金，但在压接不当、氧化或高温环境中易发生接触电阻增大，导致信号衰减或连接中断。
方案：严格按压接公差操作（参考制造商建议），使用专用金清洁工具去除氧化层；避免超过105°C工作限值，必要时更换端子以防止永久损坏。
3. 外壳热变形或腐蚀
问题：PA GF材料在接近105°C高温或暴露于腐蚀性环境（如化学品或高湿）时，可能出现变形、裂纹或机械强度下降。
方案：控制操作环境温度在指定范围内，避免接触强酸/碱液体；在高温场景下改用金属外壳替代型号，并实施定期目视检查外壳完整性。
4. 键控对准偏差
问题：键控代码L设计，但安装时未与公端精确匹配，可能引起连接不稳定或错位，增加误插风险。
方案：安装前核对键控代码和端子排列顺序，使用专用对准工具辅助定位；确保连接器垂直插入，避免角度偏差造成永久损伤。
5. 温度极限超限
问题：工作频率范围0-6000MHz时，温度波动（超出-40°C至105°C）可能加速材料老化或电性能下降，尤其在频繁开关循环中。
方案：在高温或低温应用中，部署散热或保温措施（如散热片或温控设备）；定期进行电性能测试以监测电阻变化，并依据环境调整使用频次。
