TE 1-2287907-0 50Ω射频线对板连接器800VAC高频现货

泰科1-2287907-0是一款单端线对板连接器，专为50Ω阻抗射频信号传输设计，支持0-6GHz工作频率。其核心端子采用金镀层插针结构（直径0.51mm），搭配锡焊尾实现PCB通孔焊接安装，采用边缘固定方式确保稳定性。主体使用咖喱色耐高温PA GF工程塑料（符合UL 94V-1/V-2阻燃等级），能在-40℃至105℃极端环境中保持性能。作为SAE/USCAR-17标准兼容的单排直插式板载连接器（高度8.4mm），具备前端安装特性，尤其适用于严苛工业环境中的低电流信号传输需求。

一、1-2287907-0中文手册

分类	详情

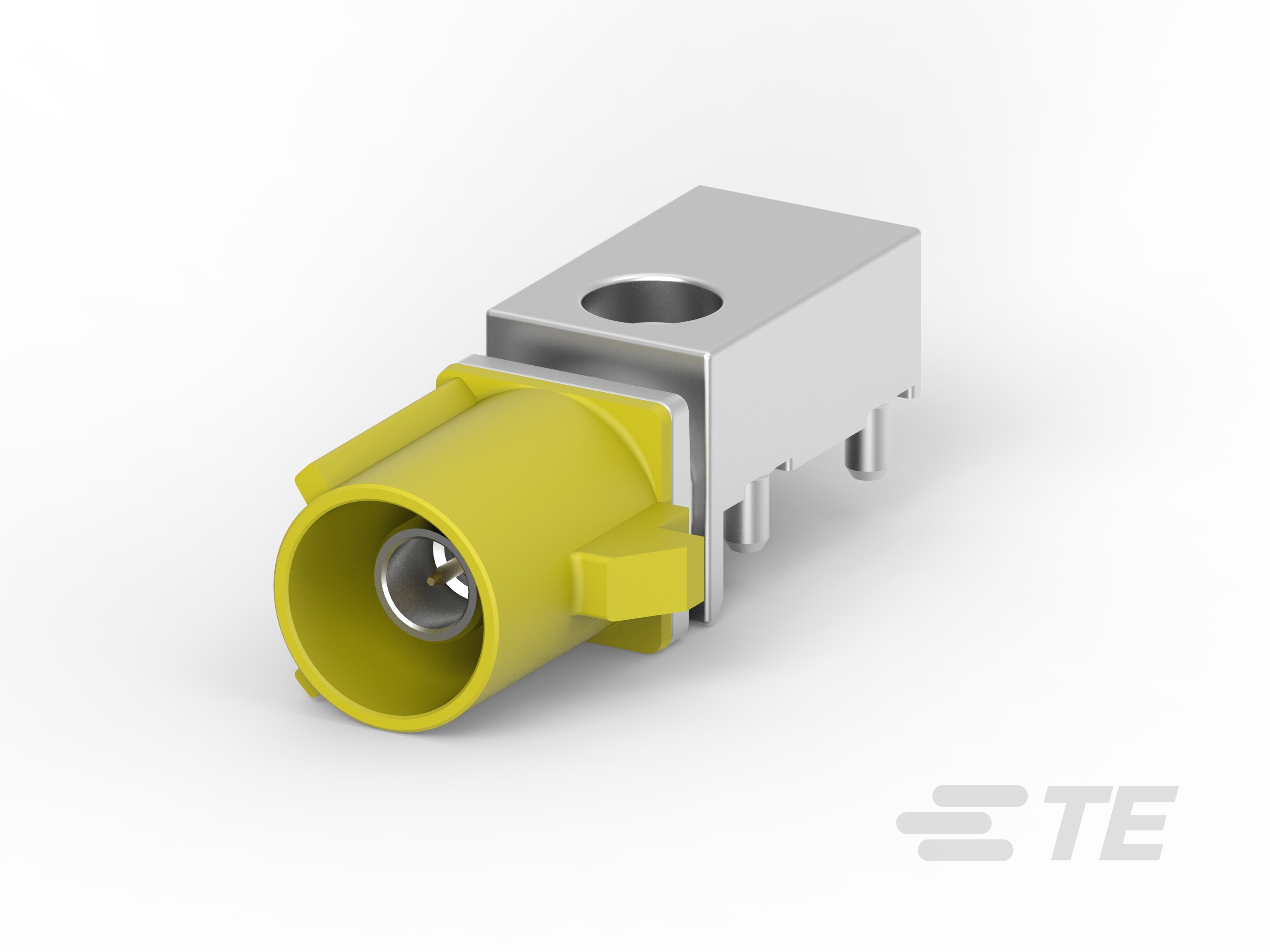

产品图
产品型号	1-2287907-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	K
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	咖喱色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	1-2287907-0现货
原厂手册	1-2287907-0数据手册.PDF

二、1-2287907-0配套型号

三、1-2287907-0适用领域

泰科1-2287907-0连接器凭借其宽温耐受性、高频信号稳定性及紧凑结构设计，广泛应用于以下领域：

1. 工业自动化与机械控制：PA GF壳体材料（耐温-40℃至105℃）结合通孔焊接和焊尾固定机制，适应工厂设备及机床的高振动、高温环境，确保传感器与控制单元的稳定电气连接。

2. 汽车电子系统：键控代码K及插针对接设计防止误插，支持车载ECU与线束接口在恶劣工况下的可靠连接，1A额定电流满足低压信号传输需求。

3. 通信与数据传输：50Ω阻抗配合0-6GHz工作频率，优化射频信号完整性，适用于基站天线、路由器内部高频线路，金镀层端子提升抗干扰性能。

4. 户外能源设备：宽温范围耐受极端气候，咖喱色外壳便于野外环境快速识别，适配太阳能控制器或风能监测设备的紧凑安装布局。

5. 消费电子与仪器测试：边缘PCB安装及高工作电压(800VAC)支持仪器仪表内部布线，确保数据采集模块的低损耗信号传输。

该连接器通过键控对准、应力消除附件及环境耐受特性，在复杂场景中实现长期可靠连接，外壳色彩进一步增强工业场景辨识度。

四、1-2287907-0常见问题与解决方案

1. 安装稳定性不足

问题：边缘焊接安装方式在机械振动环境下易松动，焊尾固定点承受应力集中可能导致焊点开裂。

方案：增加辅助PCB固定结构（如支撑柱或卡槽），焊接后补充胶体加固焊点，确保电缆束与PCB间预留应力释放区。

2. 端子接触电阻异常

问题：插针直径仅0.51mm且额定电流1A，压接高度超公差（±0.2mm上限）或端子表面氧化导致电阻升高。

方案：使用高精度压接工具控制压接高度，定期以无纺布蘸异丙醇清洁镀金（Au）接触部，高温场景下缩短维护周期。

3. 外壳结构变形风险

问题：PA GF（尼龙玻纤）材质在105℃工作温度上限或接触有机溶剂时，可能出现塑性变形或强度下降。

方案：避免暴露于烃类溶剂环境，持续工作温度＞90℃时建议改用金属外壳兼容型号（如系列中带屏蔽版本），每季度进行外观完整性检查。

4. 键控校准偏差

问题：键控代码"K"未与公端精确匹配时，引起端子错位插接导致信号传输中断。

方案：预安装阶段校验两端键控代码一致性，采用带定位导柱的治具辅助插接，公母端未完全卡合时禁止通电。

5. 环境耐受性局限

问题：非密封设计在湿度＞80%RH环境中可能引发电介质材料PCT吸潮，影响0-6GHz高频信号稳定性。

方案：控制使用环境湿度≤75%RH，PCB布局时避免布设在冷凝区域，高湿场景下对连接器区域涂覆三防漆。
