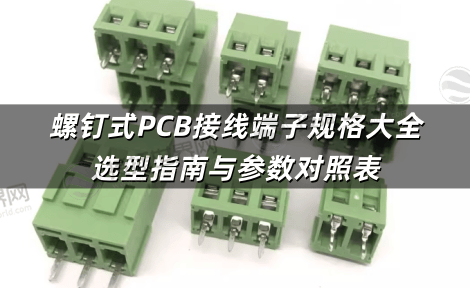

螺钉式PCB接线端子规格大全 选型指南与参数对照表

螺钉式PCB接线端子作为电子设备中电路连接的核心组件，其规格参数直接影响信号传输的稳定性与设备安全性，从通信设备到工业控制板，端子需适配不同线径(0.14-6mm²)、电压等级(250-1000V)及环境条件(-40℃~+120℃)，本文结合IEC、UL等国际标准，梳理螺钉式PCB接线端子的关键规格与选型逻辑，为工程师提供精准的对照指南。

一、螺钉式PCB接线端子核心规格参数

1.间距(Pitch)分类

常用间距：3.5mm、5.0mm、5.08mm、6.35mm等，影响PCB布局密度与电气安全间距。

特殊设计：如澳斯FS126系列支持90°、135°、180°进线方向，适配复杂布线需求。

2.电气性能参数

额定电压：常见250V、300V、450V，高端型号(如NC DS系列)支持630V。

额定电流：10A(微型端子)至32A(大电流端子)，部分工业型号(如DG300-5.0)可达24A。

耐压能力：普遍通过AC2000V/1min耐压测试，满足UL及VDE标准。

3.材料与结构设计

绝缘材料：PA66(耐高温)、PBT(阻燃UL94 V-0级)为主流选择，高温场景可选陶瓷基座。

金属部件：

螺钉：镀锌钢或Cr³⁺钝化处理，扭矩范围0.2-0.6N·m。

焊针：黄铜镀锡或磷青铜，接触电阻≤20mΩ。

4.安装与适配性

焊脚设计：分体式焊脚与夹线体结构(如NCDSN系列)避免拧紧时扭矩传导至焊点，提升可靠性。

多层堆叠：双层/三层端子(如NCCDS系列)错位设计优化空间利用率，支持高密度PCB布局。

二、选型关键要点与常见误区

1.线径与电流匹配

对照表：

2.环境适应性设计

温度范围：标准型-40℃~+105℃，高温型号(如FS126)支持-40℃~+120℃。

防护等级：基础IP20(柜内)，户外场景需IP65/67(如中航光电LXT系列)。

3.常见选型误区

高位端子排超限：组合后位数超过30可能导致焊针位置偏差，需严格遵循厂商限制。

忽略扭矩控制：未按标准扭矩(如0.4-0.6N·m)拧紧易导致接触不良或塑壳开裂。

三、主流供应商型号推荐

1.国际品牌

菲尼克斯PTFIX系列：透明防护盖设计，支持5.08mm间距，电流32A。

魏德米勒WDU系列：弹簧压接结构，免工具安装，适配0.2-4mm²线径。

2.国产高性价比方案

中航光电LXT系列：PA66材质，IP67防护，支持大电流(50A)。

澳斯FS126系列：5.0mm间距，耐高温105℃，适配工业控制板。

螺钉式PCB接线端子的规格选型需兼顾电气性能、环境适应性与安装便捷性，通过精准匹配间距、电流及材料参数，可显著提升设备可靠性，接插世界网提供菲尼克斯、魏德米勒、中航光电等品牌全系列端子现货，支持型号速查与专业技术指导，助您高效完成精准选型!
