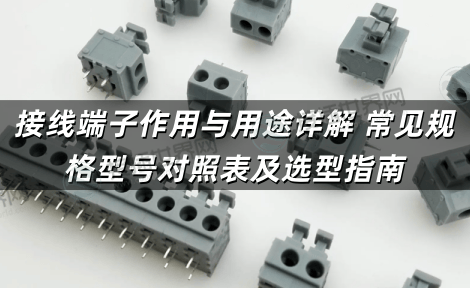

接线端子作用与用途详解 常见规格型号对照表及选型指南
接线端子是一种用于实现电气连接的标准化配件，由导电性金属片(如铜、铝)和绝缘外壳(塑料或橡胶)构成，两端设计有导线插入孔及螺丝固定结构。其核心功能是将多根导线快速、可靠地连接或断开，确保电流在电路中稳定传输。接线端子种类丰富，包括PCB板端子(用于电路板焊接)、弹簧端子(通过弹簧压力固定导线)、螺帽端子(需螺丝紧固)及插拔式端子(支持快速插拔)，不同型号(如穿墙式、防水式)则适应配电箱、工业设备、智能家居、新能源汽车等场景需求。其优势在于简化布线流程，提升电路安全性与可维护性，尤其在工业自动化、电力系统及复杂电子设备中不可或缺，随着技术升级，耐高温、防水防尘等高性能端子进一步扩展了其应用边界。

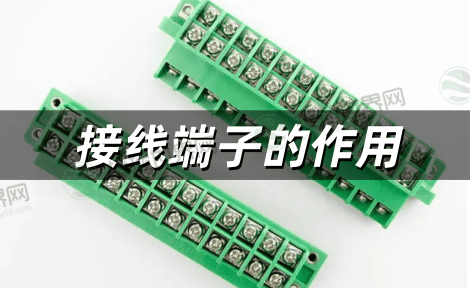

一、接线端子的作用
接线端子的作用可归纳为以下五点，结合其核心功能与应用场景展开分析：
1. 电气连接与信号传输
接线端子通过金属导体(如铜片)将导线或设备间实现稳定电连接，替代传统焊接或缠绕方式，确保电流或信号的高效传输。其设计支持多线互联，尤其适用于配电柜、控制面板等需要集中管理线路的场景。
2. 安全防护与稳定性保障
通过绝缘外壳(如塑料或橡胶)隔离导体，防止短路、漏电等风险。部分端子采用弹簧夹持或螺钉固定技术，增强抗振动能力，避免因机械运动导致的接触不良。例如，轨道交通设备中常用抗震型端子，保障长期运行可靠性。
3. 模块化设计与便捷维护
端子排(如双层、三层结构)可集中管理多路导线，支持快速插拔或拆卸。透明外壳或标记槽设计便于线路识别与故障排查，减少维护时间。工业控制柜中，模块化端子排可灵活扩展电路，适应系统升级需求。
4. 环境适应性与兼容性
根据应用场景选择不同材质(如镀锡铜、不锈钢)和防护等级(IP20/IP67)，适应高温、潮湿、腐蚀等恶劣环境。例如，新能源汽车电池组采用耐高温端子，光伏系统使用阻燃认证产品，确保极端工况下的安全性。
5. 成本优化与效率提升
相比焊接工艺，压接或插拔式端子可减少人工时间达70%，降低生产成本。标准化设计(如DIN导轨安装)简化布线流程，同时支持批量生产，满足电力、家电、通信等领域对高效连接的需求。
更多关于接线端子的作用和功能信息请查看：

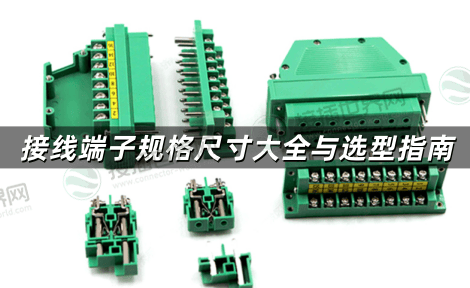

二、接线端子规格尺寸大全与选型指南
接线端子的规格尺寸涵盖材质、电气参数及物理尺寸等多个维度，其设计需适配不同场景需求。
1. 材质与电气参数
导电材质：主流采用铜或铝，铜端子导电性优但成本高，铝端子轻便经济，适用于低压场景。
额定电压与电流：电压范围通常为250V至1000V，电流覆盖数安至数百安(如DT铜鼻子10平方对应50A，240平方达400A)。
2. 接线范围与适配性
导线截面积：支持0.2mm²至630mm²的导线，常见规格如0.5mm²(适用于8A以下)、1.5mm²(16A)、25mm²(80A)等。
线规适配：按AWG(美标)或mm²划分，例如螺钉式端子适配0.5-10mm²，弹簧式适配1-4mm²。
3. 物理尺寸分类
螺钉式端子：宽度5-15mm，长度24-40mm，孔径3-5mm，隔距3.5mm。
插头式端子：插入长度20-25mm，外径5-10mm，间距建议10mm以保证散热。
弹簧式端子：高度20-30mm，宽度6mm，适配1-4mm²导线，自锁设计提升稳定性。
PCB端子：间距以2.54mm、3.50mm、5.00mm为主流，支持单排或双排布局(如18/36/72规格)。
4. 特殊类型端子规格
穿墙式端子：内圆直径6.3-16.5mm，厚度适配1-10mm面板，H型结构实现自动补偿。
轨道式端子：长度13.5-57.5mm，支持压线自锁设计，适配短路片等附件。
DT铜鼻子：按截面积分为10、16、25等规格，外径(D)与内径(d)比例适配线径，如10平方对应D=19.5mm，d=13.7mm。
5. 环境与安装适配
防护等级：部分端子满足IP67防水防尘，或通过UL94 V0阻燃认证，适用于户外或高温场景。
安装方式：支持DIN导轨、螺钉固定或卡接，如栅栏式端子可模块化扩展，节省空间。
更多关于接线端子规格尺寸参数对照表与选型指南请查看：
三、接线端子十大品牌
2025年全球接线端子十大品牌厂商分别是：菲尼克斯电气(PHOENIX)、魏德米勒(Weidmuller)、WAGO万可、泰科电子(TE Connectivity)、安费诺(Amphenol)、高松电子(DEGSON)、速普电子(SUPU)、凯峰电子(KAIFENG)、町洋(DINKLE)、DECA。
十大品牌的核心领域、技术优势与市场地位详情，请查看：
2025年全球接线端子十大品牌介绍 全球领军企业与国产新势力解析
以上就是接插世界网为各位行业同仁整理的关于接线端子的资料了，微信搜索“接插世界网”或扫码关注更多连接器，接插件信息咨询。
