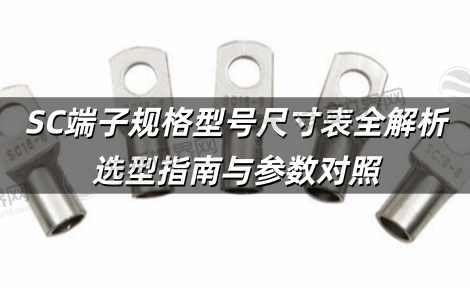

SC端子规格型号尺寸表全解析 选型指南与参数对照
SC端子作为电缆与设备连接的关键组件，其规格型号的精准匹配直接影响电气系统的安全性与可靠性。根据应用场景(如汽车、电力设备、工业控制柜)，需综合考量导线截面(1.5-630mm²)、螺栓孔径(3.2-21mm)、电流承载(19A至500A)及防护等级等参数。本文结合IEC 60947、UL 1059等标准，系统梳理SC端子全系规格尺寸，并提供选型避坑指南。
一、SC端子型号命名规则与核心参数
1.型号命名逻辑
示例：SC10-8表示适配导线截面10mm²，螺栓孔径8mm。
结构标识：后缀数字代表螺栓孔径(如SC16-6的螺栓孔径为6.5mm)。
2.核心参数解析
导线截面：覆盖1.5mm²至630mm²，适配不同电流等级(如SC10承载10mm²导线，额定电流48A)。
螺栓孔径(d2)：从3.2mm(SC1.5-3)到21mm(SC630-20)，匹配M4至M20螺栓。
总长度(L)：16mm(SC1.5-5)至170mm(SC800-BL)，影响安装空间布局。
二、全系SC端子规格尺寸对照表
|
型号 |
导线截面(mm²) |
螺栓孔径d2(mm) |
总长度L(mm) |
额定电流(A) |
适用场景 |
|
SC1.5-5 |
1.5 |
5.2 |
16 |
19 |
低压控制柜、仪表接线 |
|
SC2.5-6 |
2.5 |
6.2 |
20 |
27 |
汽车线束、小型电机 |
|
SC6-8 |
6 |
8.2 |
27 |
48 |
工业配电箱、光伏汇流 |
|
SC16-10 |
16 |
10.2 |
30 |
125 |
电力变压器、储能系统 |
|
SC35-10 |
35 |
10.5 |
37 |
200 |
大电流设备、船舶电气 |
|
SC95-12 |
95 |
13 |
57 |
300 |
高压变电站、重工业 |
|
SC240-16 |
240 |
21 |
93 |
500 |
电力传输、大型机械 |
三、选型关键要点与常见问题
1.电流与线径匹配
公式参考：额定电流=导线截面×5A/mm²(如10mm²导线对应50A，需选SC10-8端子)。
误区：忽略温升影响，实际电流需预留20%余量(如48A场景应选60A端子)。
2.环境适应性设计
材质选择：镀锡紫铜(防氧化)或黄铜(高机械强度)，极端温度(-55℃~+105℃)选PA66绝缘套。
防护等级：IP20(柜内)或IP67(户外)，潮湿环境需加装密封胶圈。
3.安装与压接规范
工具匹配：液压压接钳(如SC18X型适配10-185mm²端子)确保压接无松动。
扭矩控制：M8螺栓推荐扭矩8-12N·m，过紧易导致铜管变形。
4.常见故障与解决方案
接触不良：检查镀锡层完整性，定期涂抹导电脂(降低电阻30%)。
绝缘老化：选用UL94 V-0阻燃材质，高温场景避免PVC绝缘套。
四、主流供应商与型号推荐
1.国际品牌
菲尼克斯PTFIX系列：透明防护盖设计，适配5.08mm间距，电流32A。
魏德米勒WDU系列：弹簧压接结构，免工具安装，抗振动等级IEC 61373 Class B。
2.国产高性价比方案
凯士SC系列：镀锡紫铜材质，CE认证，适配1.5-630mm²导线。
中航光电LXT系列：IP67防护，耐盐雾腐蚀，适用于新能源设备。
SC端子规格型号尺寸表的精准应用是电气系统安全运行的基础，通过匹配电流、环境及安装参数，可显著提升连接可靠性，接插世界网集成凯士、菲尼克斯、中航光电等品牌全系列SC端子，提供型号速查、技术指导与一站式采购服务，助您高效完成选型!
