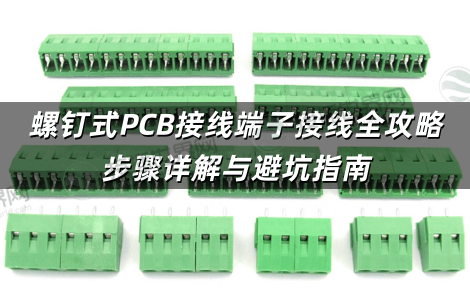

螺钉式PCB接线端子接线全攻略 步骤详解与避坑指南
螺钉式PCB接线端子凭借高可靠性和易维护性，广泛应用于工业控制、通信设备及新能源装置中。然而，接线操作中因线缆处理不当、扭矩超标等问题导致的接触不良、温升异常等故障占比高达35%。本文结合IEC 60947-7-1标准与典型应用场景，系统梳理螺钉式PCB端子接线的标准流程与实操技巧，助力工程师实现高效、安全的电气连接。
一、螺钉式PCB接线端子接线前准备工作

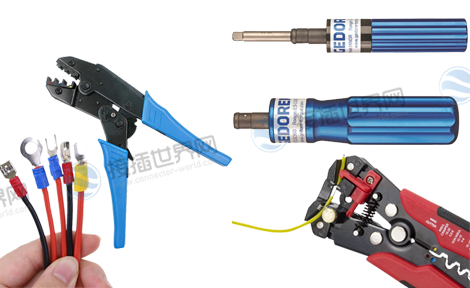

1.工具清单与选型
必备工具：
扭矩螺丝刀(0.2-0.6N·m范围，如Wiha 26106);
剥线钳(适配0.14-6mm²线径，如Knipex 12 62 180);
压线钳(带绝缘套管压接功能，如Phoenix Contact 1213615)。
辅助材料：
冷压接头(OT/UT型，铜镀锡);
绝缘套管(耐温105℃以上);
防氧化导电脂(如道康宁DC-4)。
2.线缆处理规范
剥线长度：根据端子腔体深度调整，通常为6-8mm(如菲尼克斯PTFIX系列要求7±0.5mm);
绞合处理：多股线需顺时针绞合并加装冷压接头，避免散丝导致接触面积不足。
二、螺钉式PCB接线端子接线标准操作步骤
1.端子固定与定位
PCB安装：
焊脚插入PCB孔位后，使用波峰焊(260℃±5℃)或手工焊接(350℃烙铁，3秒内完成);
焊点需呈圆锥形，润湿角≤45°，避免虚焊或焊锡爬升过高。
2.导线接入流程
步骤1：松开螺钉
逆时针旋转螺钉至完全松开(避免残留预紧力);
检查端子腔体无异物(如金属碎屑或氧化层)。
步骤2：插入导线
单芯线直接插入腔体底部(目视确认铜线无外露);
多芯线需加装冷压接头，插入后确保套管覆盖绝缘层交界处。
步骤3：紧固螺钉
分两步拧紧：先预紧至50%扭矩，再校准至标准值(如0.4N·m);
使用扭矩螺丝刀时，听到“咔嗒”声后立即停止，避免塑壳开裂。
3.接线后验收
接触电阻测试：万用表测量≤20mΩ(参考IEC 60512标准);
拉力测试：施加50N轴向拉力，导线位移≤0.2mm。
三、螺钉式PCB接线端子接线常见问题与解决方案
1.接触不良导致信号中断
成因：
螺钉未按扭矩紧固(误差>±10%);
线缆氧化或未使用导电脂。
对策：
重新校准扭矩工具;
清洁触点并涂抹导电脂(降低接触电阻30%)。
2.温升异常与烧蚀
检测方法：
红外热像仪监测接线点温差>15K;
定期巡检(每季度1次)。
处理方案：
更换大电流端子(如额定电流提升20%);
选用镀银螺钉端子(如中航光电LXT系列)。
3.绝缘失效与短路
预防措施：
相邻端子电压差>300V时加装隔离挡板;
潮湿环境选用PA66+30%玻纤壳体(UL94 V-0级)。
四、螺钉式PCB接线端子高可靠接线创新方案
1.防振动设计
双螺钉压接：如魏德米勒WDU 2.5系列，抗振等级达IEC 61373 Class B;
弹簧辅助结构：菲尼克斯PTFIX 6系列内置弹簧片，补偿热胀冷缩形变。
2.快速维护方案
可插拔端子：万可TOPJOB S系列支持免工具插拔，维护效率提升60%;
颜色编码：红(电源)、蓝(信号)、黄(接地)提升故障排查速度。
规范的螺钉式PCB接线端子接线操作是保障设备稳定运行的关键。通过精准控制扭矩、优化线缆处理及定期维护，可大幅降低故障率，接插世界网提供菲尼克斯、魏德米勒、中航光电等品牌全系列PCB端子现货，配备专业选型工具与接线指导，助您高效完成安全可靠的电气连接!
