Molex连接器型号编码原则全解析：选型与采购必备指南
Molex连接器型号编码体系通过字母与数字组合，精准传递接口类型、电气参数及环境适配性信息，掌握其编码逻辑(如“39-01-2040”中“39”代表Mini-Fit Jr.系列，“2040”为20针黑色塑壳)，可显著提升选型效率并避免采购错误，本文结合Molex官方技术文档与行业应用案例，详解编码规则与选型解码技巧。
一、Molex型号编码通用规则
1.基础结构：系列代码 - 子代码 - 针数/颜色/特性代码
示例：

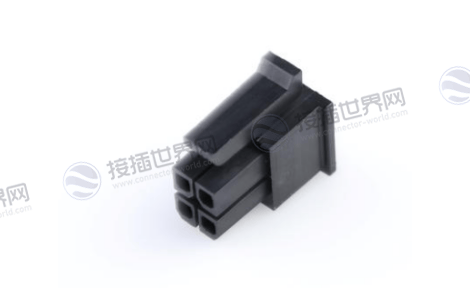

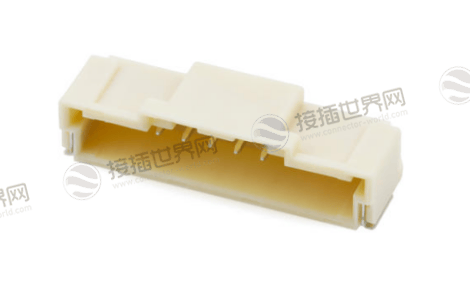

43025-0400：
43025：Micro-Fit 3.0系列，3.0mm间距;
0400：4针，黑色塑壳，直针通孔封装。
502352-1000：
502352：Pico-Clasp系列，1.25mm间距;
1000：10针，SMT贴片，镀金触点。
2.核心字段解析
前段数字：标识产品系列及间距(如“39”=Mini-Fit Jr.，4.2mm间距);
中间子代码：定义端子类型(压接/IDC)、电流等级(标准/高功率);
后缀代码：针数、颜色、封装方式(SMT/THT)及特殊功能(密封/防呆)。
二、主流系列编码规则详解
1.电源类连接器(Mini-Fit系列)
型号结构：39-XX-XXXX
39：Mini-Fit Jr.系列;
XX：端子类型(01=标准端子，56=高电流HCS端子);
XXXX：针数+颜色+封装(如2040=20针、黑色、垂直通孔)。
示例：
39-01-2040：Mini-Fit Jr.标准端子，20针，黑色，垂直安装。
2. 信号类连接器(Micro-Fit 3.0系列)
型号结构：30XX-XXXX
430：Micro-Fit 3.0系列;
XX：针数(04=4针，12=12针);
XXXX：颜色与封装(0400=黑色直针通孔，0801=灰色直角SMT)。
3.高密度连接器(Pico-Clasp系列)
型号结构：502XXX-XXXX
502：Pico-Clasp系列;
XXX：间距与端子类型(352=1.25mm间距，镀金触点);
XXXX：针数+封装(1000=10针SMT，2000=20针DIP)。
三、编码中的关键参数映射表
| 编码字段 | 参数含义 | 示例值 | 应用影响 |
|---|---|---|---|
| 系列代码(前2 - 3位) | 产品系列与间距 | 39(Mini - Fit Jr.，4.2mm) | 决定电流承载与机械强度 |
| 子代码(中间段) | 端子类型与电流等级 | 56(HCS端子，17A) | 高功率场景必选 |
| 针数代码(后缀前段) | 连接器针数 | 20(20针) | 适配电路复杂度 |
| 颜色代码(后缀中段) | 塑壳颜色 | 0(黑色)、1(白色) | 标识用途(如黑色工业级，白色医疗级) |
| 封装代码(后缀末段) | 安装方式 | 0(通孔)、1(SMT) | 影响PCB布局与自动化生产 |
四、选型常见误区与解决方案
1.忽略子代码导致电流不足
案例：误选39-01-2040(9A/针)用于15A场景，应选39-56-2040(17A/针);
对策：核对子代码对应的端子规格表(HCS端子标识为56/57)。
2.封装代码错误引发安装故障
问题：SMT型号(如43025-0801)误用于通孔PCB;
方案：后缀末段“0”=通孔，“1”=SMT，“2”=直角。
3.环境代码遗漏导致密封失效
案例：户外场景未选IP67型号(如502169系列带“-A”后缀);
预防：特殊环境需求需确认后缀标识(-A=IP67，-T=耐高温)。
Molex连接器型号编码原则是高效选型与采购的“密码本”，通过解析系列代码、端子类型及封装标识，可精准匹配场景需求，接插世界网提供全系列Molex连接器现货，支持型号速查、技术解码与一站式采购，助您快速攻克选型难题!
