Molex连接器选型手册：工业与消费电子应用全指南
Molex连接器作为全球领先的互连解决方案，其选型直接影响设备可靠性、成本及生产效率，从工业自动化(电流500A+)到微型消费电子(间距0.4mm)，Molex提供超过100个产品系列适配不同场景，本文基于Molex官方技术文档与行业应用案例，系统梳理选型逻辑、参数对照及避坑指南，为工程师与采购人员提供高效选型路径。

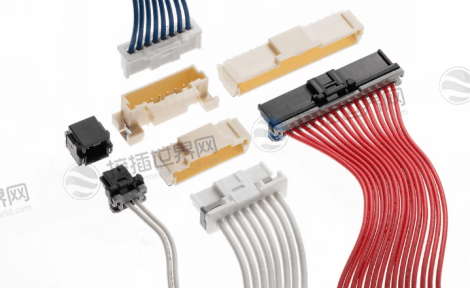

一、Molex主流连接器系列解析
1.电源类连接器

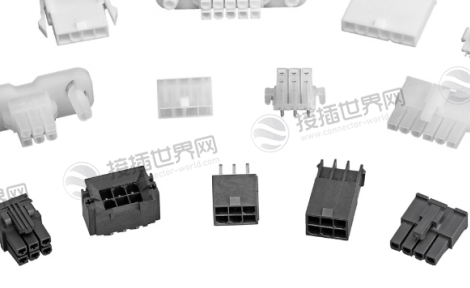

Mini-Fit系列：
电流承载：9A-17A/针(12AWG线)，适配服务器电源、UPS系统;
核心型号：Mini-Fit Jr.(2-24针)、Mini-Fit HCS(高电流密度)。
Mini-Fit 连接器系列产品官网入口：点击进入

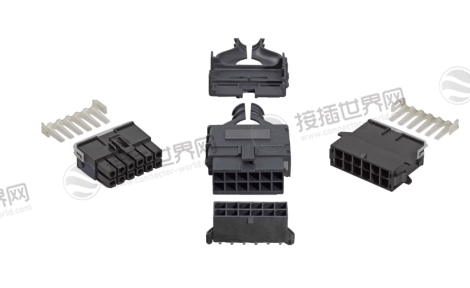

Mega-Fit系列：
电流承载：23A/针，支持500A+总电流，用于光伏逆变器、储能系统。
Mega-Fit 连接器系列产品官网入口：点击进入
2.信号类连接器

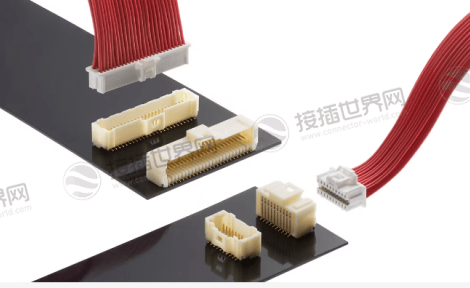

Pico-Clasp系列：
间距：1.25mm，电流0.5A，适配微型传感器、可穿戴设备;
特性：表面贴装(SMT)设计，高度仅3.0mm。
Pico-Clasp连接器系列产品官网入口：点击进入

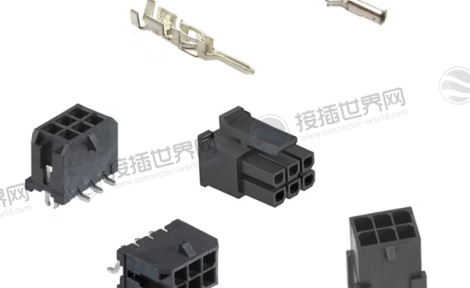

Micro-Fit 3.0系列：
间距：3.0mm，电流3.0A，支持高速信号(USB 3.0)，用于工控主板、车载娱乐系统。
Micro-Fit连接器系列产品官网入口：点击进入
3.高密度连接器
DuraClik系列：
插拔寿命：≥50次，IP67防护，适配户外LED屏、安防设备;
特性：推拉式锁扣设计，单手操作力≤15N。
DuraClik 连接器系列产品官网入口：点击进入
二、Molex连接器选型核心流程与参数对照
1.选型五步法
Step1：电流与电压
电源类：按峰值电流×1.5倍选型(如10A场景选15A端子);
信号类：阻抗匹配(如USB 3.1需90Ω差分对)。
Step2：环境适应性
温度：-40℃~+105℃选PA66材质，>105℃选LCP材质;
防护：户外选IP67/IP69K(如DuraClik 502169系列)。
Step3：安装方式
板端：SMT(贴片)或THT(通孔)，间距匹配PCB布局;
线端：压接(Crimp)或IDC(绝缘穿刺)，多芯线优先压接。
Step4：认证与合规
UL 1977(信号类)、UL 2238(电源类)、IEC 60512(工业级);
Step5：成本与交期
批量采购：标准型号(如Mini-Fit 39-01-2040)交期≤4周;
定制型号：开模周期8-12周，MOQ≥10K。
2.关键参数对照表
| 系列 | 间距(mm) | 电流(A/针) | 电压(V) | 典型型号 | 适配场景 |
|---|---|---|---|---|---|
| Pico - Clasp | 1.25 | 0.5 | 50 | 502352 - 1000 | 智能手表、IoT设备 |
| Micro - Fit 3.0 | 3.0 | 3.0 | 250 | 43025 - 0400 | 工业控制板、车载导航 |
| Mini - Fit Jr. | 4.2 | 9.0 | 600 | 39 - 01 - 2040 | 服务器电源、UPS |
| Mega - Fit | 7.5 | 23.0 | 600 | 21325 - 0014 | 储能系统、重工业 |
三、应用场景与选型案例
1.工业自动化
需求：抗振(IEC 61373 Class B)、多节点(≥24针);
方案：Micro-Fit 3.0系列+PCB板端锁扣(如43020-0400)，插拔寿命≥500次。
2.新能源汽车
需求：高电流(200A+)、耐高温(125℃);
方案：Mega-Fit 21325系列+镀银端子，接触电阻≤0.5mΩ。
3.消费电子
需求：微型化(间距≤1.0mm)、低成本;
方案：Pico-Clasp 502352系列，SMT工艺适配柔性PCB。
四、常见问题与解决方案
1.接触电阻超标
成因：端子镀层磨损或压接力不足;
对策：
清洁触点并涂抹导电脂(如道康宁DC-4);
校准压接工具(压力误差≤±5%)。
2.插拔力异常
检测：插拔力测试仪(标准值5-15N);
处理：更换润滑型端子(如Molex 33471-0401)。
3.密封失效
预防：IP67型号需定期更换密封圈(周期2年)，填充硅胶(如Dow Corning 732)。
Molex连接器的科学选型需综合电气参数、环境要求与成本效益，通过匹配型号、规范安装及定期维护，可显著提升设备可靠性，接插世界网提供全系列Molex连接器现货，涵盖工业、汽车、消费电子型号，支持技术选型与快速采购，助您高效应对复杂连接需求!
