PCB端子全解析 接线方法、选型要点与应用场景指南

PCB端子作为电子设备中电路连接的枢纽，需兼顾电气性能、机械强度与环境适应性，从工业控制柜到新能源设备，其类型涵盖螺钉式、弹簧式、栅栏式等，适配不同线径(0.14-300mm²)、电流等级(0.5A-500A)及防护需求(IP20-IP69K)，本文结合IEC、UL标准与行业案例，提供PCB端子的全方位技术指南。

一、PCB端子分类与核心特性

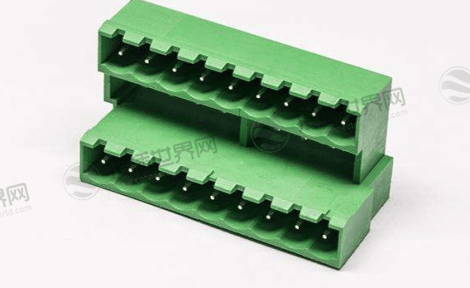

1.插拔式端子

结构：由插头与插座组成，支持快速插拔，适用于自动化装配场景。

应用：LED模块、传感器连接，如WAGO 2070系列SMD端子，高度仅1.1mm，减少阴影影响。

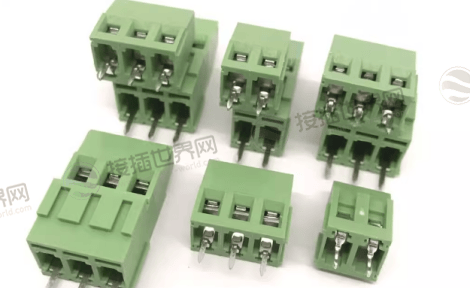

2.螺钉式端子

特点：通过螺钉压接导线，扭矩范围0.2-0.6N·m，抗振性能强(如菲尼克斯PTFIX系列)。

场景：工业控制柜、高压配电系统，支持大电流(32A以上)。

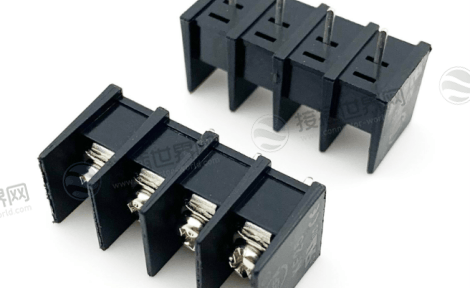

3.栅栏式端子

设计：板式压线结构，防护等级IP65，适配高电压(1000V)、大电流(200A)场景，如光伏汇流箱。

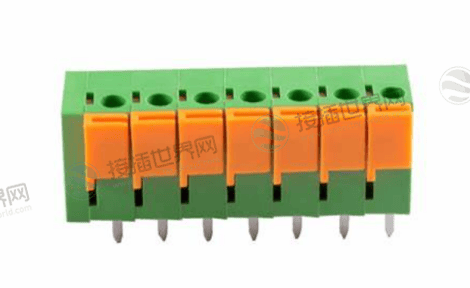

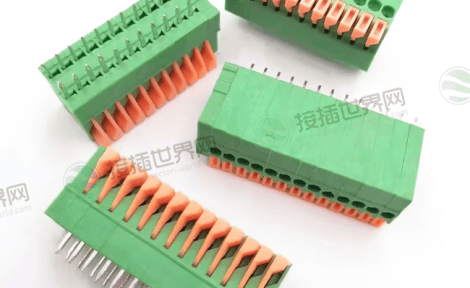

4.弹簧式端子

优势：免工具安装(如万可TOPJOB S系列)，插拔寿命≥10,000次，适用于电梯控制、仪器仪表。

5.直焊式端子

特性：焊脚与夹线体分离，精度高，适配电源模块与控制器，如中航光电LXT系列。

二、PCB端子接线方法与规范

1.接线工具与材料

必备工具：扭矩螺丝刀(0.2-0.6N·m)、剥线钳(精度±0.5mm)、压线钳(液压型适配大线径)。

辅助材料：冷压接头(OT/UT型)、绝缘套管(耐温105℃+)、导电脂(降低接触电阻30%)。

2.标准接线流程

步骤1：线缆处理

剥线长度6-8mm，多芯线需绞合并加装冷压接头，防止散丝。

步骤2：端子安装

螺钉式端子：分两步拧紧(预紧50%扭矩，校准至标准值)，避免塑壳开裂。

弹簧式端子：按压按钮插入导线，释放后自动夹紧。

步骤3：验收测试

接触电阻≤20mΩ(万用表四线法)，拉力测试≥50N无位移。

3.常见问题与解决方案

接触不良：清洁氧化层，涂抹导电脂;校准扭矩工具(误差≤±10%)。

温升超标：更换高电流端子(额定电流提升20%)，优化散热设计。

三、PCB端子选型关键要点

1.电气参数匹配

额定电流：需≥系统最大电流的150%，如10A场景选15A端子。

电压等级：考虑浪涌电压，如380V电路选600V端子。

2.机械与环境适配

间距与极数：高压场景需增大间距(如5.08mm适配300V)，多极数端子减少PCB布局复杂度。

防护等级：户外选IP67/IP69K(如中航光电LXT系列)，耐盐雾96小时。

温度范围：高温环境(>105℃)选陶瓷基座或PA66材质。

3.材料与认证

导体：镀锡铜(耐腐蚀)或磷青铜(高弹性)，接触电阻≤20mΩ。

认证标准：UL 1059、IEC 60947-7-1，工业设备需符合CE/ROHS。

四、PCB端子应用场景与案例

1.工业自动化

PLC控制柜：插拔式端子简化维护，如Phoenix Contact PTS系列支持快速接线。

变频器：螺钉式端子承载100A以上电流，如魏德米勒WDU系列。

2.新能源与电力

光伏逆变器：栅栏式端子适配35mm²线缆，耐压1000V DC。

储能系统：高防护(IP68)端子应对潮湿与震动环境。

3.消费电子与汽车

车载电子：弹簧式端子抗振达IEC 61373 Class B，确保行车安全。

智能家居：微型端子(间距2.54mm)节省空间，如WAGO 2065系列。

PCB端子的科学选型与规范接线是保障电气系统稳定性的核心。通过匹配电流、环境参数及优化安装工艺，可显著降低故障率，接插世界网集成菲尼克斯、魏德米勒、中航光电等品牌全系列端子现货，提供技术选型支持与一站式采购服务，助您高效应对复杂连接挑战!
