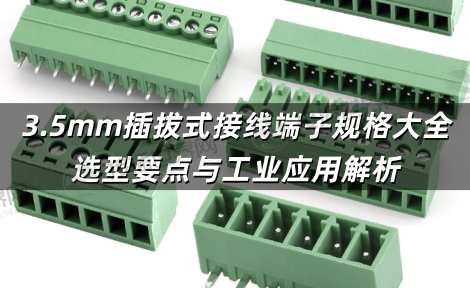

3.5mm插拔式接线端子规格大全：选型要点与工业应用解析
3.5mm插拔式接线端子作为高密度电气连接的核心组件，需适配不同电流(8A-17A)、电压(160V-300V)及环境需求(IP20-IP67)，其模块化设计支持快速维护与扩展，广泛应用于PCB板、工业控制柜及新能源设备，本文结合IEC标准与行业实测数据，详解主流型号规格与选型逻辑，助力工程师优化系统设计。
一、主流系列与核心参数对比
| 品牌/系列 | 额定电流 | 额定电压 | 材质/镀层 | 防护等级 | 应用场景 |
|---|---|---|---|---|---|
| Weidmuller BL系列 | 17A | 320V | PBT壳体，磷青铜触点 | IP20 | 工业控制柜、UPS系统 |
| Phoenix Contact MCVR系列 | 8A | 160V | PA66壳体，镀锡触点 | IP20 | PCB板、仪器仪表 |
| 深圳时达派STARPEY系列 | 8A | 300V | PA66 + 磷青铜，镀锡螺钉 | IP20 | 电力、通讯设备 |
| 万连WLGSP系列 | 8A | 300V | PA66壳体，铜镀锡焊针 | IP20 | 消费电子、自动化控制 |
| Wurth Elektronik 3041系列 | 12A | 2.5kV交流 | PA66阻燃壳体，垂直安装 | IP20 | 高压工业设备 |
二、选型关键要点
1.电流与电压匹配
高功率场景：优选Weidmuller BL系列(17A/320V)，适配工业电机与储能系统。
信号传输：Phoenix Contact MCVR系列(8A/160V)支持28-16AWG线缆，适合PCB板低电流连接。
2.环境适应性设计
防护等级：户外场景需IP67型号(如定制化选项)，潮湿环境可填充硅胶增强密封。
温度范围：PA66材质(-40℃~+105℃)满足多数工业需求，高温场景可选LCP材质。
3.安装与维护便捷性
螺钉式 vs 免螺钉：螺钉式(如时达派404-381-10)提供更高抗振性;免螺钉式(如万连WLGSP系列)提升接线效率。
模块化扩展：支持2-24极数定制(如HKT 15EDGK系列)，适配复杂电路布局。
三、典型应用场景

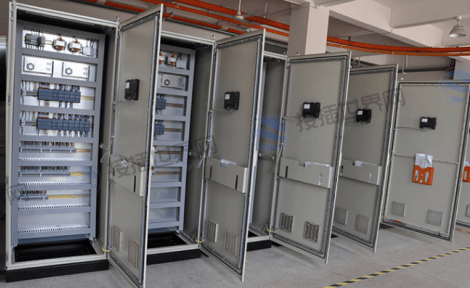

1.工业自动化控制柜
需求：抗振、多节点(≥24极)、EMC防护;
方案：Weidmuller BL系列搭配屏蔽罩，插拔寿命≥10,000次。

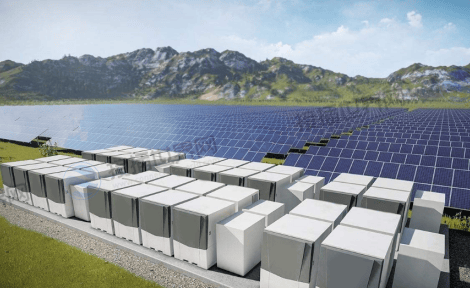

2.新能源设备(光伏/储能)
需求：耐高压(300V+)、大电流(12A+);
方案：Wurth 3041系列支持2.5kV交流，铜镀锡触点降低电阻。
3.消费电子与智能家居
需求：微型化、低成本;
方案：万连双排端子(2*20P)节省空间，支持-40℃~+105℃工作温度。
四、常见问题与解决方案
1.接触电阻超标
成因：触点氧化或压接力不足;
对策：清洁后涂抹导电脂(接触电阻降低30%)，校准扭矩工具(误差≤±5%)。
2.温升异常
检测：红外热像仪监测温差>15K;
处理：更换高电流型号(如从8A升级至17A)，优化散热设计。
3.插拔力不匹配
标准值：15-30N(推拉式锁扣);
调整：选用翻盖式锁扣(如Phoenix Contact MC系列)或润滑端子。
3.5mm插拔式接线端子的科学选型需综合电流、环境及扩展需求，通过匹配参数、优化安装工艺，可显著提升系统稳定性，接插世界网提供Weidmuller、Phoenix Contact、时达派等品牌全系列端子现货，支持型号速查与专业技术指导，助您高效完成高可靠连接!
