在RS485通信网络中,A(+)和B(-)线的定义与接线准确性直接决定信号传输的可靠性。极性反接或屏蔽处理不当会导致通信中断甚至设备损坏,本文从差分信号原理、A/B线功能定义到实战接线案例,深入解析“RS485A和B是什么意思”,为工程师提供技术指南,并为采购人员推荐适配品牌连接器型号,确保选型精准与通信稳定。

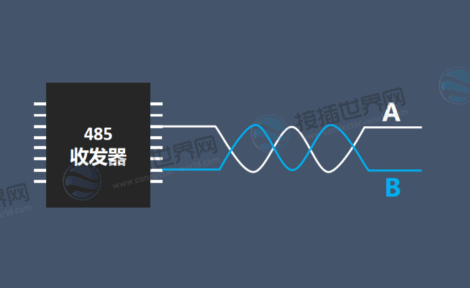

1.电气特性
A线(+):差分信号正端,电压高于B线时表示逻辑“1”。
B线(-):差分信号负端,电压低于A线时表示逻辑“0”。
差分电压范围:±1.5V至±5V(典型值),抗共模干扰能力达±12V。
2.与单端信号的对比
对比项 | RS485(A/B差分) | RS232(单端信号) |
---|---|---|
抗干扰能力 | 高(抵消共模噪声) | 低 |
传输距离 | 最大1200米 | 最大15米 |
典型应用 | 工业多设备组网 | 短距离点对点通信 |
1.标准接线原则
极性一致:主设备A+接从设备A+,B-接B-,跨设备反接会导致信号逻辑反向。
屏蔽层处理:双绞屏蔽线外层单点接地(推荐接主设备端),避免地环路干扰。
2.接线操作流程
步骤1:确认设备接口类型(DB9或端子排),查阅手册明确A/B引脚编号。

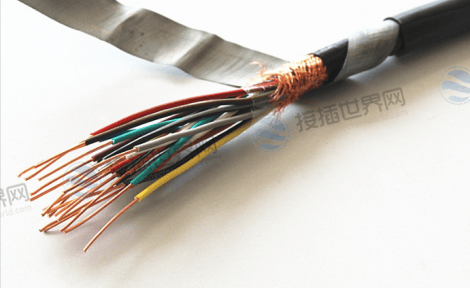

步骤2:使用22AWG屏蔽双绞线连接A+/B-,总线两端并联120Ω终端电阻。
步骤3:万用表检测A+与B-间电阻(应为60Ω),验证接线正确性。
3.错误接线案例与后果

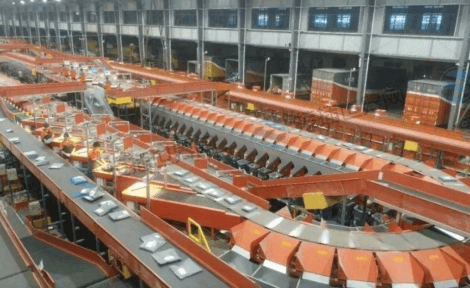

案例1:某物流分拣系统因A/B线反接导致传感器数据全乱,校正后通信恢复。
案例2:未屏蔽线缆在变频器附近受干扰,误码率从0.1%升至25%,更换屏蔽线后解决。
1.收发器芯片选型
推荐型号:
MAX485:低成本,支持32节点,适用于9600bps以下场景。
SN65HVD72:高速率(10Mbps),驱动能力更强,适配长距离通信。
2.连接器与线缆选型
泰科(TE):
DEUTSCH DT系列:IP67防护,耐振动,适配A/B线快速插拔。
莫仕(Molex):
Brad Micro-Change:紧凑型设计,支持高密度A/B线端子排布线。
3.抗干扰增强设计
双绞线绞距:≤15mm,提升噪声抵消效果。
磁环滤波:在A/B线近端加装铁氧体磁环(如TDK ZCAT2032-0930),抑制高频干扰。
故障现象 | 可能原因 | 解决方案 |
---|---|---|
通信完全无响应 | A/B线断路或反接 | 用万用表检测通断与极性 |
数据包随机错误 | 屏蔽层未接地 | 单点接地并检查电缆完整性 |
信号波形畸变 | 终端电阻缺失或阻值偏差 | 总线两端补装120Ω精密电阻 |
设备发热 | A/B线与电源短路 | 检查线缆绝缘层并隔离 |
RS485的A(+)和B(-)线是构建稳定差分通信网络的核心,接插世界网提供泰科、莫仕等品牌全系列RS485连接器现货,涵盖防水、抗震型号,并配备A/B线极性检测工具与接线图库。
