欧式接线端子适配导线全指南：线径匹配、材质选择与场景规范

欧式接线端子对导线的适配性直接影响电气连接的可靠性与寿命，选线失误可能导致压接松动、电阻超标甚至起火风险，依据UL 486E、IEC 60228等标准，本文系统解析导线截面积、导体结构、绝缘材质三大核心选型维度，并针对工业控制柜、汽车电子、户外设备等场景提供实操指南。

相关阅读：欧式接线端子终极指南：型号规格、接线标准、操作技巧与厂家选型全解析

一、导线适配核心三要素

1. 线径匹配规则

2. 导体类型选择

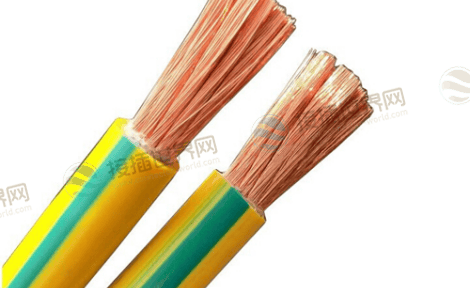

多股绞合铜线：

优先选择符合GB/T 3956 Class 5/6标准的细绞线(如19/0.32mm)，柔韧性优于单股线;

汽车场景需镀锡处理(盐雾防护提升3倍)。

特殊导体：

高温场景(>105℃)选硅橡胶绝缘导线(如TE Raychem 55);

高频信号传输用同轴屏蔽线(如RG174)。

3. 绝缘层特性要求

材质厚度：绝缘层厚度需匹配端子绝缘筒深度(见下表);

耐温等级：工业场景选PVC(-40℃~105℃)，汽车引擎舱用XLPE(耐150℃)。

表：绝缘层深度匹配标准

二、分场景导线选型策略

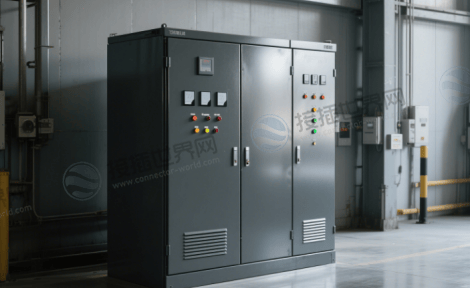

1. 工业控制柜(高电流场景)

推荐导线：THHN铜芯线(如6mm²载流55A)，绝缘层耐压600V;

端子匹配：W系列螺钉端子，压接前需去除氧化层并涂导电膏(降低电阻15%)。

2. 汽车电子(抗振防腐蚀)

德系车标准：选FLRY-B型薄壁导线(大众TL 82406)，0.35mm²线径拉断力≥70N;

端子匹配：U系列弹簧端子(如Phoenix Contact PT 1.5)配镀锡铜线。

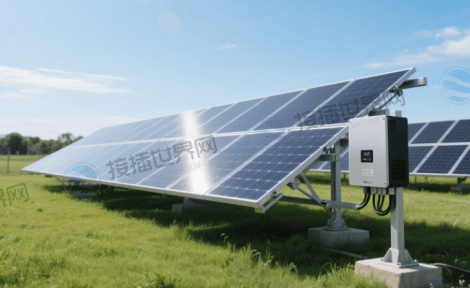

3. 户外光伏设备(耐候性要求)

导线要求：双绝缘XLPE材质(如TUV 2 PfG 1990)，UV防护层厚度≥0.5mm;

端子匹配：F系列防水端子，压接后注胶密封(IP68防护)。

三、严禁使用的导线类型

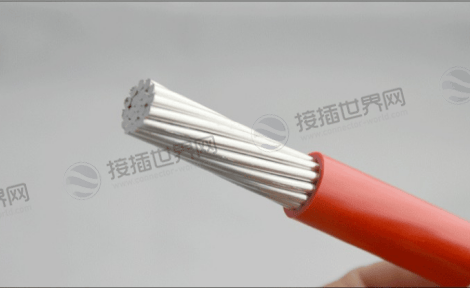

1. 铝芯线：

膨胀系数差异导致松动(铝膨胀率23×10⁻⁶/℃，铜为17×10⁻⁶/℃)，电阻升高30%。

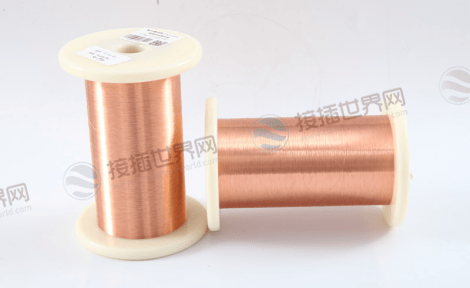

2. 漆包线：

绝缘漆增加接触电阻(>5mΩ)，需先浸锡处理(锡层厚度≥20μm)。

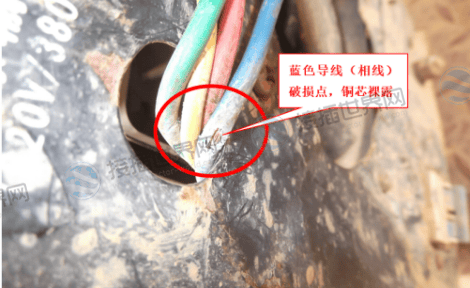

3. 破损绝缘层导线：

局部放电风险(耐压<2kV)，更换标准：绝缘电阻<100MΩ(500VDC测试)。

四、压接工艺规范(UL 486E)

1. 六步操作法：

步骤1：剥线长度=端子筒深+1mm(如筒深5mm则剥线6mm);

步骤2：线芯插入至筒底，目视无铜丝外露;

步骤3：压接点位于端子中部(误差±0.2mm);

步骤4：压接力矩20-30N·m(弹簧端子听到"咔"声即停);

步骤5：热缩管防护距绝缘层5mm，300℃热风均匀收缩;

步骤6：拉力测试(6mm²线≥300N)。

2. 质检标准：

精准匹配导线是欧式端子可靠连接的基础，接插世界网提供全系列UL认证导线及Phoenix Contact、魏德米勒端子套装，支持线径-端子智能匹配系统(输入0.5-70mm²线径自动推送适配型号)。
