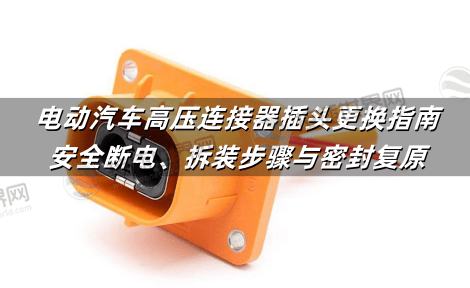

电动汽车高压连接器插头更换指南：安全断电、拆装步骤与密封复原
高压连接器插头更换是电动汽车维修中的高危操作——操作不当可引发1000V电弧击穿或BMS锁死，接插世界网基于车企维修手册及NFPA 70E标准，手把手教您电动汽车高压连接器怎样换插头，从双重断电验证到纳米级密封恢复，确保每次更换安全合规。
一、 安全准备：三大保命措施与专用工具
专用工具清单：
HVIL解锁探针(特斯拉Tool 1028132-00-A)
定扭矩扳手(±2%精度，范围5-25N·m)
密封脂注射器(道康宁MG7F，0.1ml精度)
二、 拆卸六步法
第一步：[HVIL解除：探针插入诊断接口]
第二步：[拆固定螺栓：9点交叉松解]
第三步：[拔插头：握基部垂直施力]
第四步：[清洁密封面：无水乙醇棉]
第五步：[旧密封圈清除：专用刮刀]
第六步：[接触电阻检测：>5mΩ即换端子]
警告：
禁止旋转拔出!导致端子扭曲报废(如图)
螺栓拆卸顺序错误将导致壳体开裂
三、 新插头安装五步法
| 步骤 | 操作要点 | 参数标准 |
|---|---|---|
| 1. 密封圈预处理 | 注氟硅脂0.1g±0.02g | 道康宁MG7F |
| 2. 插头对准 | 导向槽±1°偏差 | 超差导致退针 |
| 3. 插入力度 | 初段20N/末段50N | 压力曲线监测 |
| 4. 螺栓紧固 | 交叉拧紧/定扭矩 | 16mm壳体 = 12.5±0.5N·m |
| 5. HVIL复位 | 诊断仪清除故障码 | 特斯拉Toolbox必做 |
四、 不同车型专用工具及风险点
| 车型 | 专用工具 | 独家秘技 | 高发失误 |
|---|---|---|---|
| 特斯拉 | HVIL跳线器(SX - 1030) | 需在3分钟内完成更换 | 超时触发BMS锁死 |
| 比亚迪 | 汉专用定位夹具(BYD - FJ21) | 壳体红点对位 | 错位90°致密封失效 |
| 小鹏 | 绝缘检测仪(XP - 202) | 装后需500V耐压测试 | 未测致行驶中漏电 |
五、 密封复原工艺(IP67关键保障)
1. 接触件密封
灌封胶填充：汉高乐泰EA9896(流动性>15cm)
固化时间：25℃×4h(勿短于2h!)
2. 线束出口密封
双壁热缩管：壁厚≥1.2mm，覆盖压接区两侧3mm
热风枪参数：350℃×8秒(距离5cm)
3. 壳体界面密封
密封圈压缩率：25%-30%(游标卡尺检测)
旧圈复用风险：压缩永久变形>40%即泄漏
六、 更换后四大验证(出厂前必做)
1. 电气安全
绝缘电阻：1000V DC测试>100MΩ
2. 功能测试
全负载充放电3次(触发HVIL自检)
3. 密封验证
负压检测：-50kPa/3min泄漏<0.5%
4. 道路测试
30km颠簸路(振幅±1.5mm)后复检力矩
电动汽车高压连接器怎样换插头是融合“高压安全-纳米密封-数据复位”的专业技能，从1.2mm热缩管的精准烘烤，到0.1g密封脂的极限控制，任何疏漏都将引发灾难性后果。
