圆形航空插头怎么接金针?金针焊接工艺与接线方法教程分享
本文详解圆形航空插头(如GX16/Y50)金针接线全流程，涵盖触点预处理、压接/焊接标准(MIL-STD-1130)、灌封工艺及抗振动设计提供军工级接线步骤(6大工序)、防腐蚀处理(镀金层≥3μm)及故障预防方案，确保接触电阻<5mΩ。
一、金针接线核心标准与工具
1. 军工级规范要求
| 参数 | 工业级 | 军工级(MIL - DTL - 38999) |
|---|---|---|
| 接触电阻 | <20mΩ | <5mΩ |
| 镀金厚度 | ≥1μm | ≥3μm |
| 插拔寿命 | 500次 | 5,000次 |
| 振动耐受 | 10G | 50G(SAE AS50151) |
2. 必备工具清单
| 工具类型 | 推荐型号 | 功能要求 |
|---|---|---|
| 压接钳 | Molex 63811 - 1000 | 支持0.1 - 2.5mm²线径 |
| 恒温焊台 | Weller WSD81 | 温度精度±3℃(245℃设定) |
| 灌封设备 | 3M Scotchcast 8 | 耐温 - 55℃~200℃ |
| 接触电阻测试仪 | Keysight 34465A | 四线制毫欧测量 |
二、6步标准化接线流程(以GX16-12芯为例)
步骤1：触点预处理
1. 脱脂处理：
金针浸入异丙醇超声清洗5分钟(去除氧化层)
2. 活化镀层：
涂覆FLUOTEC AP 131活化剂 → 增强焊锡浸润性
步骤2：线缆端接
压接法(高振动场景首选)：
| 线径 | 压接力 | 压接筒型号 |
|---|---|---|
| 0.5mm² | 80N | TE 770988 - 1(镀金) |
| 1.5mm² | 120N | Molex 16 - 02 - 0102 |
压接质量检测：剖面分析(铜线填充率>90%)
焊接法(密封场景适用)：
1. 线缆镀锡(Sn96Ag4焊料，熔点221℃)
2. 金针开槽填锡 → 热风枪350℃加热3秒 → 形成**冶金结合**
步骤3：触点安装
1. 对位插入：
金针尾部卡槽对准插头绝缘体孔位(防旋转设计)
2. 锁紧机构：
顺时针旋入直至“咔嗒”声(弹簧爪卡入环槽)

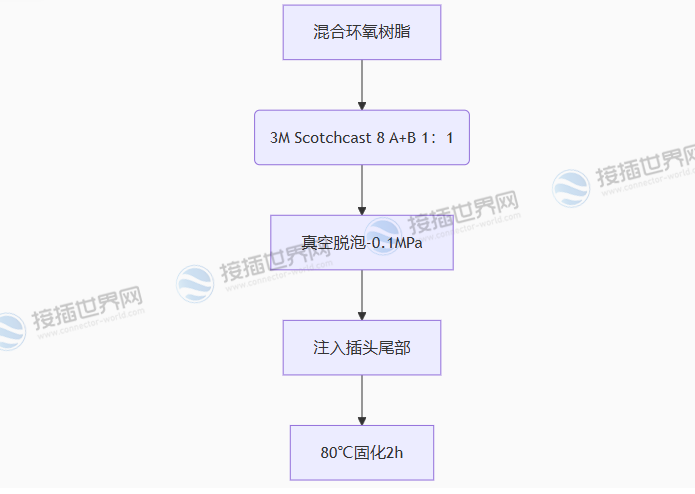

步骤4：灌封密封(IP68级)
固化后性能：剪切强度>15MPa，耐液压油(ISO 1817)
步骤5：振动测试
标准：SAE AS50151 50G随机振动
合格判定：接触电阻波动<0.5mΩ
步骤6：接触电阻验证
四线制测量法(排除导线电阻)：
电阻值 = (电压表读数 ÷ 电流源输出) × 1000
要求：初始值<5mΩ，老化后<8mΩ
三、工业场景特殊处理方案
1. 防腐蚀设计(盐雾/化工环境)
| 防护措施 | 工艺参数 | 效果 |
|---|---|---|
| 镀金层增厚 | 电镀Au 3μm + Ni底层5μm | 耐盐雾>1,000h |
| 接触点涂覆 | DOWSIL 3 - 6675硅脂 | 阻隔H₂S/SO₂腐蚀 |
| 密封圈材质 | 氟橡胶(FKM) | 耐油/酸等级ISO 1817 Class A |
2. 抗振动强化
机械互锁：
金针尾部加工环形凹槽 → 与绝缘体弹簧爪咬合(抗拉拔力>150N)
线缆应力释放：
凯夫拉纤维编织层 + 热缩管固定(弯曲半径>8D)
四、故障预防与排查
1. 4大常见故障根因
| 故障现象 | 根本原因 | 纠正措施 |
|---|---|---|
| 接触电阻飙升 | 镀层磨损/腐蚀 | 更换≥3μm镀金针 |
| 灌封体开裂 | 固化温度骤变 | 阶梯升温(25℃/h) |
| 信号间歇中断 | 振动导致微动磨损 | 增加二次锁紧机构 |
| 密封失效 | 密封圈压缩量不足 | 设计20%-30%压缩率 |
2. 军工级预防性维护
年度检测：
X射线检查焊点空洞率(<5%)
接触电阻监测：
每6个月记录阻值，变化率>10%即更换
五、接插世界网工业级解决方案
1. 材料与工具套装
| 套装类型 | 包含组件 | 适用场景 |
|---|---|---|
| 基础维修包 | GX16镀金针 + 压接筒 + FLUOTEC活化剂 | 常规工业维护 |
| 军工强化包 | 3μm镀金针 + Scotchcast 8 + 应力释放套件 | 航空航天/舰船 |
| 防腐蚀专用 | FKM密封圈 + DOWSIL 3 - 6675 | 化工/海洋平台 |
圆形航空插头金针接线是工业可靠连接的核心工艺，需严守三原则：
1. 触点级处理：3μm镀金 + 冶金焊接/压接(填充率>90%)
2. 灌封密封：真空脱泡环氧树脂(剪切强度>15MPa)
3. 抗振设计：机械互锁 + 应力释放(50G振动下电阻波动<0.5mΩ)
