DisplayPort终极指南：从8K传输到工业部署的全方案解析
DisplayPort(DP)是一种高性能数字显示接口，由VESA组织制定，旨在替代VGA、DVI等传统接口，其核心优势在于高带宽(如DP 2.1支持80Gbps)、低延迟及多流传输能力，可同时传输视频、音频(最高32声道)和数据，支持4K/8K高分辨率(如8K 60Hz)及高刷新率(如4K 240Hz)，DP兼容HDMI、DVI等接口，通过适配器实现互转，并支持菊花链连接多台显示器，它广泛应用于电竞显示器、专业设计、多屏办公及虚拟现实领域，且免版税授权降低了硬件成本，最新DP 2.1版本结合USB-C接口，进一步提升传输效率与灵活性。
一、DisplayPort技术本质：开放标准的性能革命
1. 物理结构：20针接口的精密设计
引脚功能图解：
| 引脚 | 信号 | 功能 |
|---|---|---|
| 1,3 | Lane 3 (P/N) | 4K@120Hz视频数据 |
| 15,17 | AUX (P/N) | 传输EDID/触控信号(1Mbps) |
| 18 | HPD | 热插拔检测(3.3V) |
| 19 | +3.3V | 转接器供电(500mA) |
工业强化：
镀金层≥0.8μm(耐盐雾1,000h)
锁扣拔出力>50N(抗振50G)
2. 协议演进里程碑
| 版本 | 带宽 | 核心升级 | 工业场景 |
|---|---|---|---|
| DP 1.2 | 21.6Gbps | 支持4K@60Hz + MST多屏 | 金融交易台 |
| DP 1.4 | 32.4Gbps | DSC 1.2压缩技术(8K无损) | 医疗影像工作站 |
| DP 2.1 | 80Gbps | 双8K@120Hz/16K@60Hz | 航空模拟训练舱 |
对比HDMI：
DP带宽超HDMI 2.1 1.67倍(80Gbps vs 48Gbps)
免授权费降低设备成本12%(HDMI每台缴$0.15)
二、五大工业场景部署方案

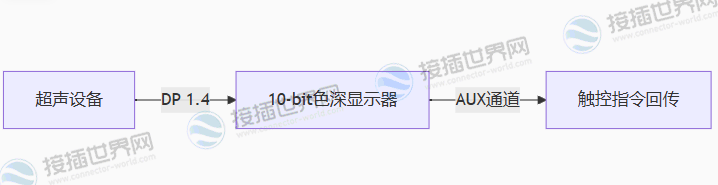

1. 医疗影像系统：0.1mm级灰度还原
参数：
传输10-bit DICOM影像(1,024级灰度)
AUX通道延迟<200μs(手术实时控制)
2. 金融交易多屏控制台
拓扑：
单DP口 → MST Hub → 串联6台4K屏(节省70%布线)
工业级设备：
显卡：AMD Radeon Pro W6800(6输出)
线缆：Belden 7813A双屏蔽DP线(EMI衰减>30dB)
3. 车载娱乐系统整合
减重40%：单DP线替代传统音视频线束
抗干扰设计：
镀金接口(耐125℃)
差分信号传输(共模抑制>60dB)

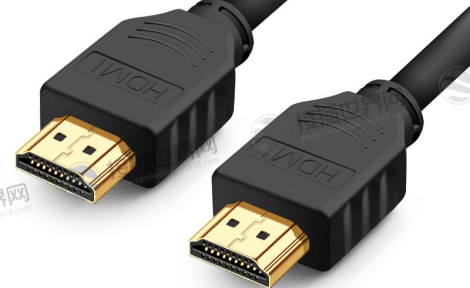

三、DisplayPort vs HDMI：技术对决
1. 性能参数碾压
| 维度 | DisplayPort 2.1 | HDMI 2.1 |
|---|---|---|
| 最大分辨率 | 16K@60Hz | 10K@120Hz |
| 多屏扩展 | 原生菊花链6屏 | 需矩阵切换器 |
| 音频能力 | 32声道/1536kHz | 8声道/192kHz |
| 工业可靠性 | ESD防护±15kV | ±8kV |
2. 工业场景适配性
| 挑战 | DP方案 | HDMI风险 |
|---|---|---|
| 长距离传输 | 光纤DP延伸300米 | 铜缆>3米信号衰减 |
| 强电磁干扰 | 双屏蔽+扩频时钟 | 单屏蔽失效率高 |
| 振动环境 | 机械锁扣设计 | 接口松脱率>30% |
四、高频故障排查指南
1. 无信号问题(90%解决方案)
| 故障根源 | 诊断工具 | 修复方案 |
|---|---|---|
| EDID握手失败 | CRU软件 | 重写标准EDID |
| HBR3带宽超限 | DP协议分析仪 | 换DP8K认证线 |
| HPD引脚失效 | 万用表测18脚电压 | 并联10kΩ电阻 |
2. 音频传输异常
症状：设备列表无“DP Audio”
解决：
1. 注册表添加：`HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\DP → "AudioEnable"=dword:00000001`
2. 终端命令(Linux)：`alsa force-reload`
五、接插世界网工业级解决方案
1. 场景化套装
| 场景 | 核心组件 | 性能保障 |
|---|---|---|
| 8K医疗影像 | 光纤DP线+32声道解码器 | 延迟<0.5ms |
| 车载系统 | 耐125℃接口+抗振锁扣 | 振动50G/盐雾1,000h |
| 工厂MST多屏 | DP 1.4 MST Hub | 6屏同步误差<1ms |
六、未来趋势：DP 2.1重塑工业视界
超低延迟模式：
音画同步误差<0.1ms(手术机器人实时操控)
AI增强传输：
动态带宽分配(游戏/医疗数据优先级调度)
车规整合：
单线承载以太网+视频+控制信号(线束减重60%)
DisplayPort以开放生态与性能天花板(80Gbps/32声道/菊花链多屏)成为工业数字传输标杆。选型三铁律：
1. 协议选DP 1.4/2.1：8K无损传输基础
2. 线缆必认证：VESA DP8K标识防降速
3. 接口强化：IP67镀金件抗严苛环境
技术箴言：
微封包，高带宽，多屏一线连;
免授权，抗干扰，工业唯选DisplayPort!
