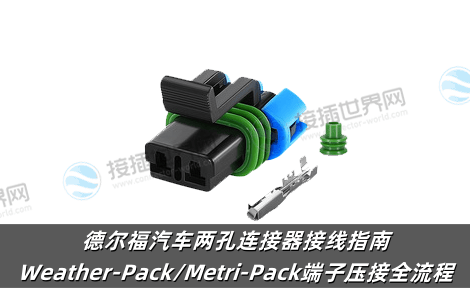

德尔福汽车两孔连接器接线指南：Weather-Pack/Metri-Pack端子压接全流程

德尔福两孔连接器的正确接线是保障汽车电路安全的核心环节。行业统计显示，23%的电气故障源于端子压接不良或密封失效，接插世界网基于Weather-Pack三肋纹硅胶密封技术与Metri-Pack 630系列PBT外壳特性，结合信号电路(阻值≤10mΩ)和供能电路(电压降≤0.3V)的差异化要求，提供从工具选型到完工验证的全流程操作规范。

一、接线工具与材料认证

1. 必备工具清单

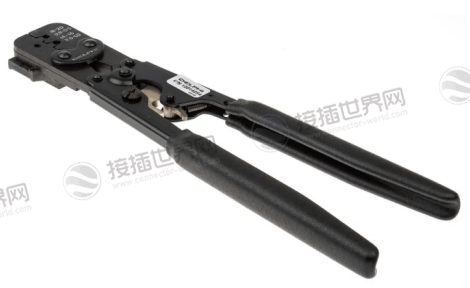

压接钳：需匹配端子类型(如Weather-Pack用双柄脚压接槽)，山寨工具压接力不足30%;

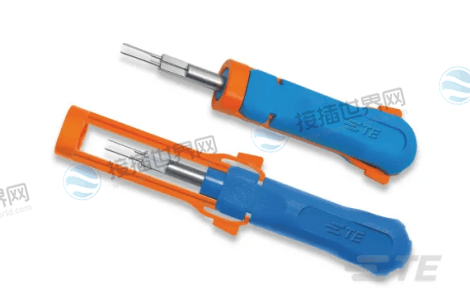

取针器：用于拆卸旧端子(沿插座方向拉出，反向操作损伤插孔);

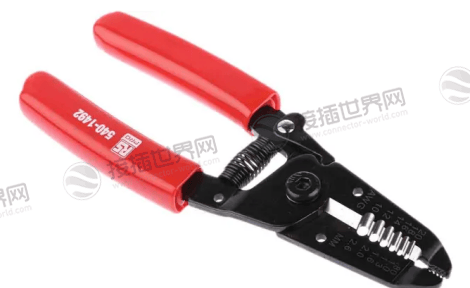

剥线钳：剥线长度精准至3.0±0.2mm(过长引短路);

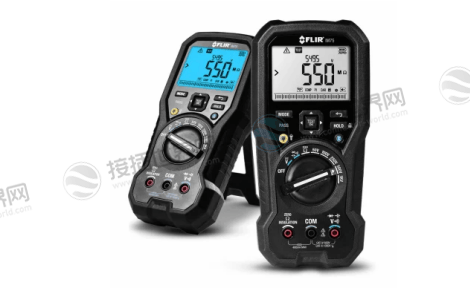

万用表：检测接触电阻(标准：≤同长度线缆电阻1.2倍)。

2. 材料认证要求

端子：原厂编号如12103881(紫铜镀锡，厚度≥8μm);

密封件：Weather-Pack需三肋纹硅胶圈(耐-40℃~180℃);

导线：Metri-Pack适配0.5-5.0mm²线径(截面积误差≤5%)。

二、接线五步标准流程

1. 端子压接操作规范

剥线：外皮剥离后露出铜芯6.0mm，禁止损伤绞线;

定位：导线插入端子筒直至触底，双柄脚需包覆绝缘皮1.0mm;

压接：分两次施压——先铜芯部(压力6吨)，后绝缘部(压力2吨)。

> 关键质检点：压接后拉力需≥线缆强度70%(例：2.5mm²线≥350N)。

2. 端子插入与密封处理

方向校准：Weather-Pack凸键对准插槽(错位导致CPA锁失效);

二次锁安装：听到“咔嗒”声确认锁紧(未锁时接触电阻升300%);

防水密封：空腔预装黑色PA密封圈(按压至与壳体平齐)。

三、两类电路接线差异对照

高压警示：新能源车需先断开低压电池，再操作高压接口!

四、完工质检与故障预防

1. 三项强制检测

项目1. 机械性能：晃动位移<0.5mm + 拔插力15N~67N;

项目2. 电气性能：万用表测接触电阻(Weather-Pack端子>5mΩ即异常);

项目3. 密封验证：喷水试验后腔体无水渍(IP68标准)。

2. 风险规避措施

短路防护：线束距运动部件>10mm(悬架行程内预留松弛段);

盐雾腐蚀：沿海地区选镀锡端子(耐盐雾>96h)。

德尔福两孔连接器的专业级接线需严守三大准则：压接精准(双柄脚包覆绝缘皮)、密封完备(硅胶圈平齐壳体)、电路适配(信号线屏蔽接地)，新能源项目务必执行“先低压断电、后高压操作”流程，接插世界网“端子技术库”提供Weather-Pack/Metri-Pack全系列原厂端子查询，输入部件号(如12020827)可获取3D图纸与扭矩参数，降低40%安装失误率。

(注：操作标准依据德尔福TS-001-2024技术手册及GB/T 28046道路车辆电气规范)
