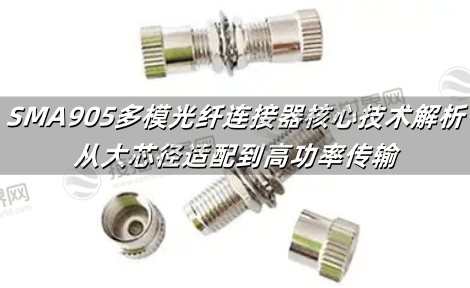

SMA905多模光纤连接器核心技术解析：从大芯径适配到高功率传输
SMA905多模光纤连接器作为工业级光传输的核心接口，凭借不锈钢插芯的耐极端环境特性(工作温度-40℃~250℃)和低插入损耗(≤0.3dB)，成为高功率激光传输的首选，其孔径适配范围覆盖Ø125µm至Ø1580µm大芯径光纤，在真空、强振动场景下仍可稳定传输10W以上光功率，接插世界网将系统解析选型要点、场景化应用及故障规避策略。
一、核心特性与性能参数
1. 结构设计优势
插芯类型：
不锈钢插芯：耐高温(250℃)、抗腐蚀，适用于真空环境(10⁻¹⁰ Torr)，孔径公差≤0.5µm(如Thorlabs 10245V型号)
陶瓷插芯：同心度<0.3µm，插入损耗≤0.2dB，适用于高精度数据中心(如Amphenol 905-405-5007)
锁紧机制：
六角螺母式：抗振动设计，需8 in-lbs扭矩锁紧(如11580H型号)
标准卡口式：快速插拔，适用于常规环境
2. 关键性能指标
表：SMA905连接器性能分级对比
孔径适配能力：
标准孔径：Ø128µm(适配125µm光纤)、Ø245µm(Thorlabs 10245V)
定制孔径：支持80µm–2000µm定制(同心度误差<3µm)
功率与损耗：
传输功率：最高10W(1000µm光纤)
回波损耗：>55dB(APC端面)
二、应用场景与适配方案
1. 高功率激光传输

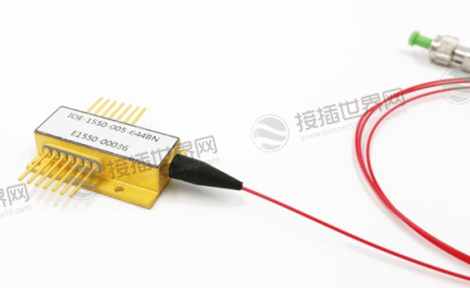

激光器尾纤：
采用400µm/440µm光纤(NA0.22)，插入损耗<0.5dB，支持1GW/cm²功率密度
选型方案：不锈钢插芯(型号11580H)+ 铠装跳线，抗拉强度>100N
真空环境应用：
搭配FTSB1不锈钢护套与353NDPK环氧树脂，兼容10⁻¹⁰ Torr真空度(Thorlabs 10245V)
2. 工业自动化与通信

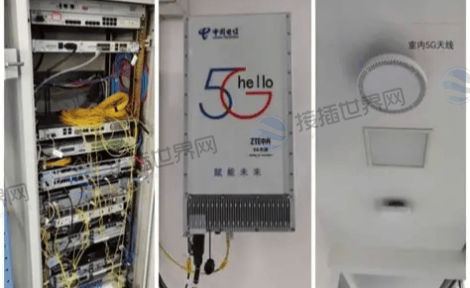

5G基站前传：
使用LC-SMA905混合跳线(50/125µm OM3光纤)，传输速率10G，距离150m

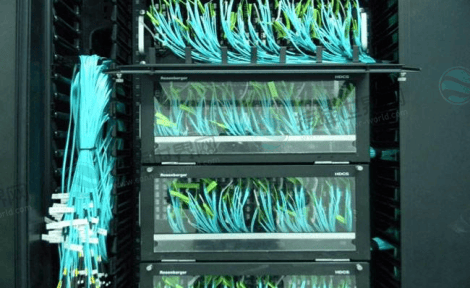

数据中心高密度布线：
MTP-SMA905转接方案，支持12芯集成(损耗≤0.35dB)
3. 极端环境适配
抗振动设计：
六角螺母锁紧结构 + 316不锈钢加强环(抗盐雾168小时)
高温场景：
掺钇氧化锆插芯(耐150℃)，搭配液冷套管(如特斯拉超充桩)
三、选型与质量控制要点
1. 四步选型法则
法则1. 孔径匹配：
105/125µm光纤 → 选Ø128µm插芯(Thorlabs 10125A)
400/440µm光纤 → 选Ø245µm插芯(定制公差+5µm)
法则2. 插芯材质：
高温/真空环境 → 不锈钢插芯(耐250℃)
高精度通信 → 陶瓷插芯(偏心度<0.3µm)
法则3. 锁紧机构：
振动场景 → 六角螺母式(扭矩8 in-lbs)
法则4. 防护等级：
户外/工业 → IP68密封(FC-SMA905混合型)
2. 质量检测标准
几何精度：
内孔直径公差：≤±0.5µm(三次元测量仪检测)
端面曲率半径：UPC型10–25mm，APC型5–12mm
光学性能：
插入损耗：红光笔通断测试 + 光功率计校准(阈值<-27dBm)
回波反射：APC端面需>65dB(OTDR检测)
四、典型故障与解决策略
1. 端面污染导致光衰剧增
案例：
激光器输出功率下降30%(端面油污致损耗>1dB)
解决方案：
① 无水乙醇单向擦拭端面(禁用棉签)
② 更换集成防尘盖插芯(如CAPM螺纹保护帽)
2. 插芯碎裂(安装应力超限)
预防措施：
使用扭矩扳手(LC型限力0.6N·m)
禁止侧向弯折(角度>15°时断裂风险倍增)
3. 高温环境失效
优化方案：
替换标准环氧树脂为353NDPK高温胶(耐250℃)
选用真空兼容型号(如Thorlabs 10245V)
SMA905多模光纤连接器凭借大芯径适配能力(最高1580µm)、极端环境耐受性(-40℃~250℃)及低损耗传输(≤0.3dB)，成为高功率激光、工业自动化与真空设备的首选接口。选型需聚焦孔径匹配(定制公差±0.5µm)、材质选择(不锈钢抗腐蚀/陶瓷高精度)及锁紧机制(六角螺母抗振动)。故障防控核心在于端面零污染维护与安装应力精准控制。
接插世界网作为中国连接器行业特色B2B平台，常备全系列SMA905连接器现货(含不锈钢/陶瓷插芯)，支持孔径定制(80–2000µm)与工业级IP68防护方案。依托全国六大仓库智能调配，提供24小时闪电发货及光链路优化服务，助您实现高可靠光纤互连。
