泰科2272870-3连接器由TE（泰科）电子研发，专用于信号电路的缆到缆系统。壳体采用母端子护套设计，配备单行单位配置，接合插针直径为0.5毫米。系统支持180°出线角度，可密封并通过压接方法端接电缆，适用于RTK 031电缆类型。安装方式为自由悬挂式，锁定特性集成于端子，无屏蔽功能。其工作温度范围覆盖-40至125°C，可承受最高125°C的极端环境，但无法保证位置稳定性，适用于汽车或工业等要求高耐温性能的应用场景。

一、2272870-3中文手册

分类	详情

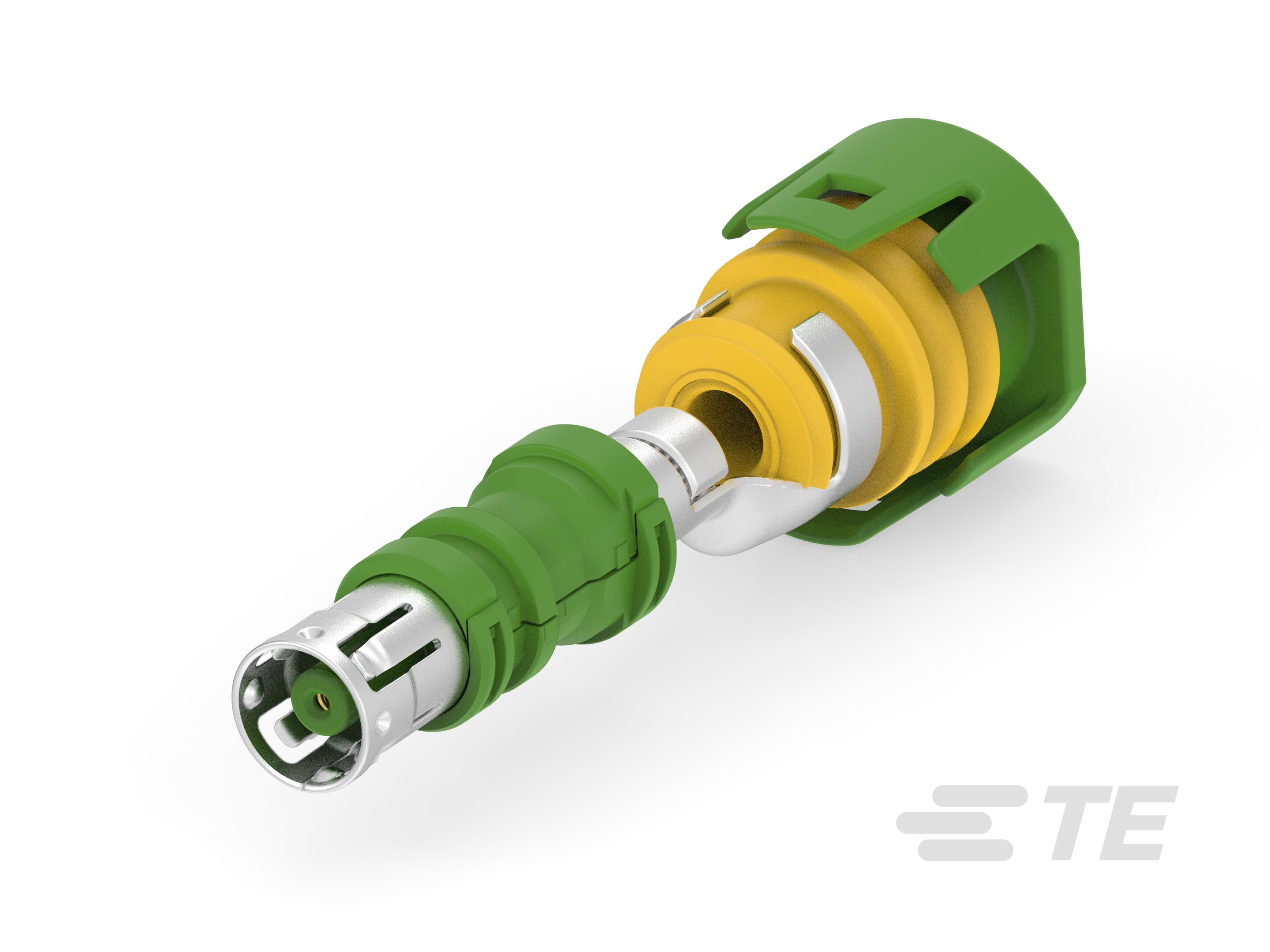

产品图
产品型号	2272870-3
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	125°C[257°F]
电缆类型	RTK 031
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272870-3现货
原厂手册	2272870-3数据手册.PDF

二、2272870-3配套型号

三、2272870-3适用领域

泰科2272870-3连接器凭借其耐候性、结构可靠性及灵活安装特性，适用于以下专业领域：

1. 工业自动化控制：180°出线角与自由悬挂式安装适配复杂设备布线空间，压接端接确保在机械振动环境中（工作温度范围-40至125°C）维持信号传输稳定性，适用于传感器和执行机构的控制连接。

2. 汽车电子模块：0.5mm插针直径实现精确插配，RTK 031电缆与压接端接技术保障车载信号电路（如ECU单元辅助线束）的长期抗疲劳性能，耐极端温度特性满足发动机舱及舱内严苛环境要求。

3. 医疗设备内部线缆管理：单排单列结构简化设备内部紧凑布局，无卤素电缆材料（RTK 031）符合医疗安全规范，宽温域耐受多次消毒流程，降低维护成本。

4. 可再生能源设备：自由悬挂安装方式便于太阳能控制器、小型风机等设备的动态线缆部署，-40至125°C温度范围应对户外温差变化，确保信号链路在逆变单元中的持续运作。

5. 通信设备辅助连接：压接端接提供低阻抗信号路径，单一位位布局减少空间占用，适配基站/路由器中的次级信号传输需求（如风扇监控、温控传感），耐高温特性保障机柜内部环境下的稳定性。

该连接器通过宽温域适应能力、压接工艺可靠性与自由悬挂安装优势，在动态环境与空间受限场景中优化信号链路的耐久性及维护效率。

四、2272870-3常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式安装缺乏机械固定点，受振动或外力牵引时易位移。

方案：增加应力消除附件（如线缆卡扣、扎带束紧装置），确保外力作用于附件而非连接器本体；在长距离布线中增设支撑结构分散应力。

2. 密封性失效

问题：IP67防护依赖密封面完全贴合，环境湿度＞80%RH或密封面污染可导致液体渗入。

方案：安装前清洁密封槽与密封圈接触面，定期更换硅胶密封圈；环境湿度过高时需加装防潮外壳。

3. 端子接触电阻异常

问题：0.5mm插针直径的公端与母端子压接不良（高度超出±0.2~0.5mm公差）或氧化导致信号失真。

方案：使用校准后的压接工具控制压接高度，接触点用无水乙醇清洁；持续异常时更换RTK 031线缆对应规格端子。

4. 外壳结构损伤

问题：尼龙6/6材质在＞125℃工作温度或接触酸碱溶剂时易变形/脆化。

方案：高温环境切换金属外壳型号（如适用）；避免化工厂区直装，定期目视检查外壳形变裂纹。

5. 键控对位偏差

问题：单孔位设计无冗余定位结构，公母端角度偏移导致插接失败。

方案：180°出线方向需预对齐，使用导向夹具辅助插合；安装前验证键槽卡扣完全啮合。
