泰科2307207-2是一款专为电线和电缆设计的线到线连接器，采用母端子护套结构并具备密封功能，能有效防尘防水。壳体呈淡黄色，支持180°出线角度，使用压接方法端接电缆，适用于同轴电缆类型。其自由悬挂安装方式确保可靠位置固定，工作温度范围为-40°C至125°C，适合工业与汽车等严苛环境应用。无屏蔽设计支持基础电气连接需求。

一、2307207-2中文手册

分类	详情

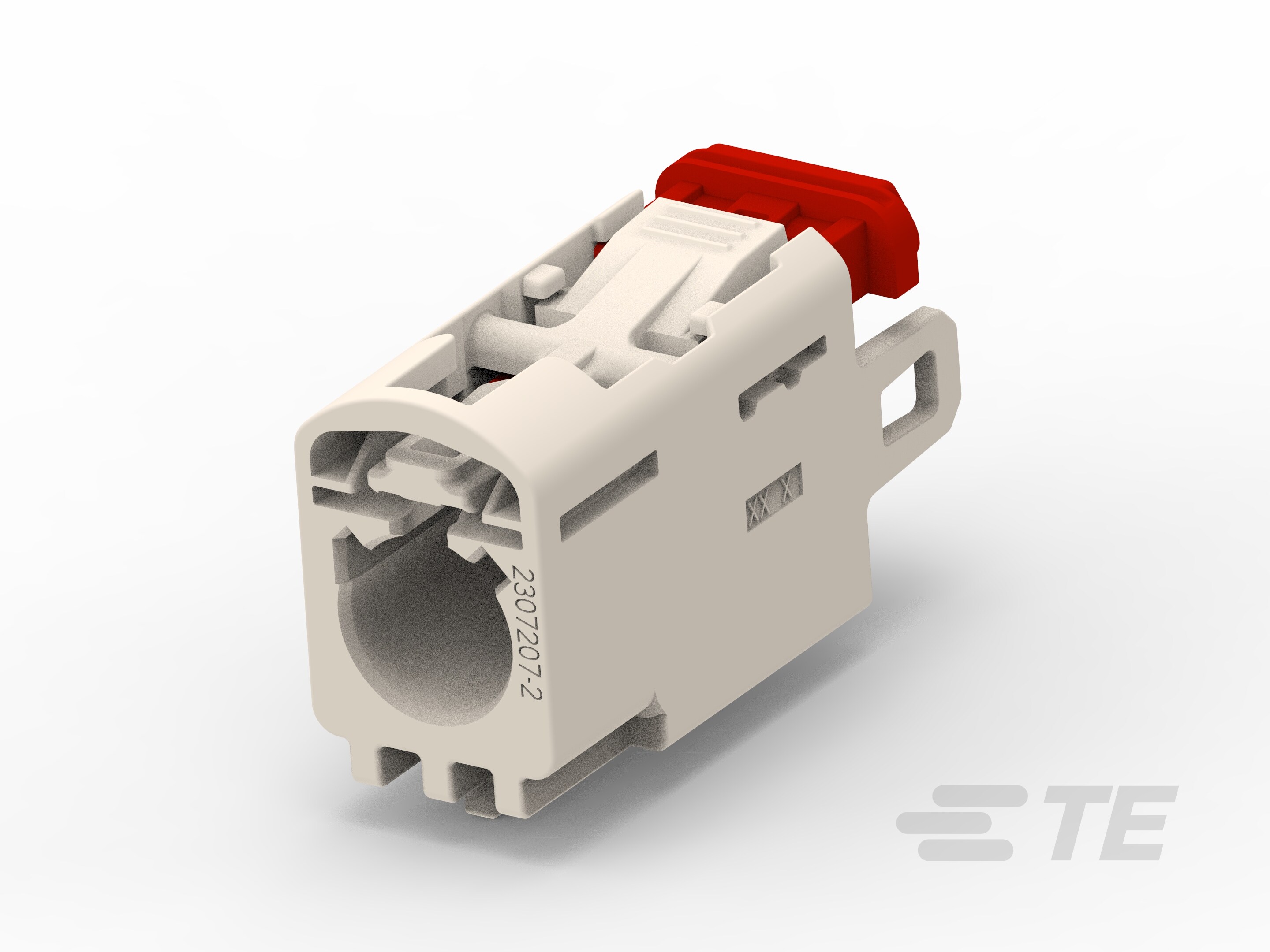

产品图
产品型号	2307207-2
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	B
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡黄色
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	是
采购入口	2307207-2现货
原厂手册	2307207-2数据手册.PDF

二、2307207-2配套型号

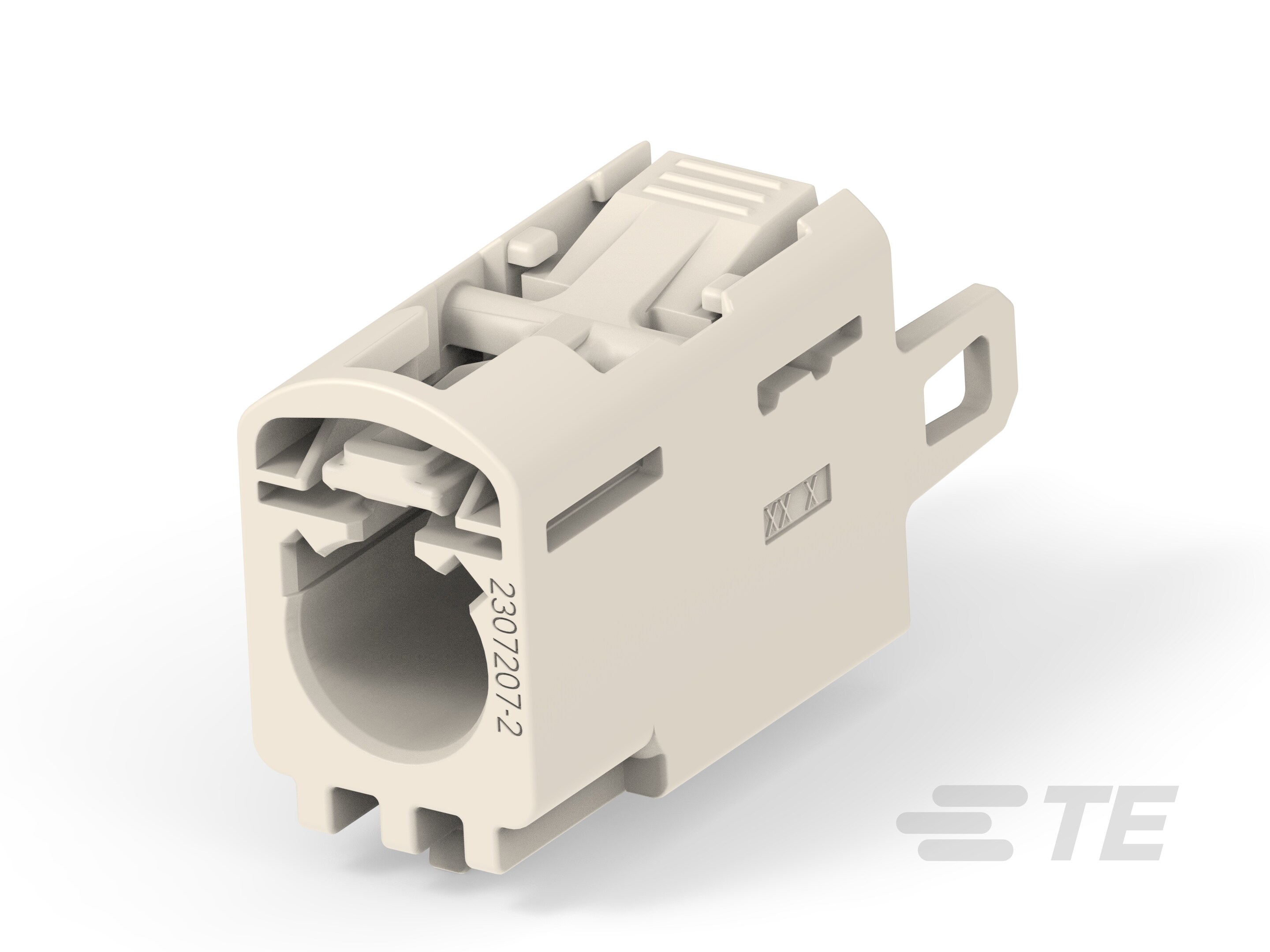

配套型号	产品图
2307361-2
更多配套型号查询	2307207-2配套型号大全

三、2307207-2适用领域

泰科2307207-2连接器凭借其宽温耐受性、专用同轴连接结构及精准对准特性，适用于以下专业领域：

1. 工业传感器与自动化设备

- 宽温适应性（-40°C至125°C）支持冶金、注塑等高温车间环境，自由悬挂安装方式适配设备内部紧凑布线。

- 同轴电缆专用接口确保高频信号传输完整性，适用于振动监测、温度传感器等精密数据采集系统。

2. 车载通信与辅助系统

- 键控代码B设计防止线束组装误插，180°出线角度优化线缆走向空间。

- 专用于倒车雷达、GPS天线等同轴信号传输场景，满足车辆震动环境下的可靠连接需求。

3. 新能源电力监控装置

- 淡黄色外壳提升户外电控柜中的视觉辨识度，同轴结构有效抑制电流监测信号干扰。

- 自由悬挂式安装适配光伏汇流箱、风电变桨控制箱的模块化线缆布局。

4. 通讯基站射频模块

- 单孔位同轴接口精准匹配射频线缆端接，支持2G/4G设备的天线馈线连接。

- 全温域工作能力保障基站设备在极端气候地区的持续运行稳定性。

该连接器通过键控防呆设计、全温域兼容性及同轴信号优化结构，为严苛环境下的高频信号传输提供高可靠性解决方案，外壳色彩特性进一步强化工业场景中的运维效率。

四、2307207-2常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式安装缺乏固定支撑，振动或外力易导致连接器位移。

方案：增配应力消除卡扣或绑带装置，均匀分散电缆受力点，必要时增设支架结构。

2. 密封性能下降

问题：密封面污染或环境湿度过高（>80%RH）可能破坏IP67防护等级。

方案：定期清洁密封槽，加装硅胶密封圈提升防水性，控制环境湿度在80%RH以下。

3. 母端子接触失效

问题：1.2mm母端子压接超差（超出±0.2~0.5mm公差）或氧化导致电阻异常。

方案：严格按公差标准压接，采用专用清洁工具处理氧化层，损伤端子立即更换。

4. 外壳结构损伤

问题：尼龙6/6外壳在>125℃高温或强酸/碱环境中易变形腐蚀。

方案：避开腐蚀性介质，高温工况替换金属外壳型号，每季度检查壳体完整性。

5. 键控对接偏差

问题：键控代码B未与公端精准匹配，引发端子错位风险。

方案：连接前双向校验键控代码及端子序列，使用导向工装确保零偏差插入。

关键参数提醒

- 工作温度：-40℃ ~ +125℃（尼龙外壳耐温临界点为125℃）

- 出线方向：180°直向出线（需预留电缆弯曲半径）

- 键控标识：代码B（必须与公端完全匹配）
