TE泰科 2330270-1 90度射频直角连接器 800V现货
泰科2330270-1是一款单通道（1行1位）缆对缆母端连接器，采用直角出线设计（90°），黑色壳体。其核心特性包括：50Ω阻抗优化信号传输，支持800VAC工作电压及1A额定电流；线缆端接采用压接方式，确保机械稳定性；工作温度范围达-40°C至100°C，适应严苛工业环境。作为电缆安装型（自由悬挂）非密封连接器，它未配备键位锁定功能，主要适用于弱电流信号传输场景（如控制线路）。该型号延续了泰科连接器高可靠性、耐候性强的工业级品质，能在震动、温变等条件下保持稳定连接。
一、2330270-1中文手册
| 分类 | 详情 |
|---|---|

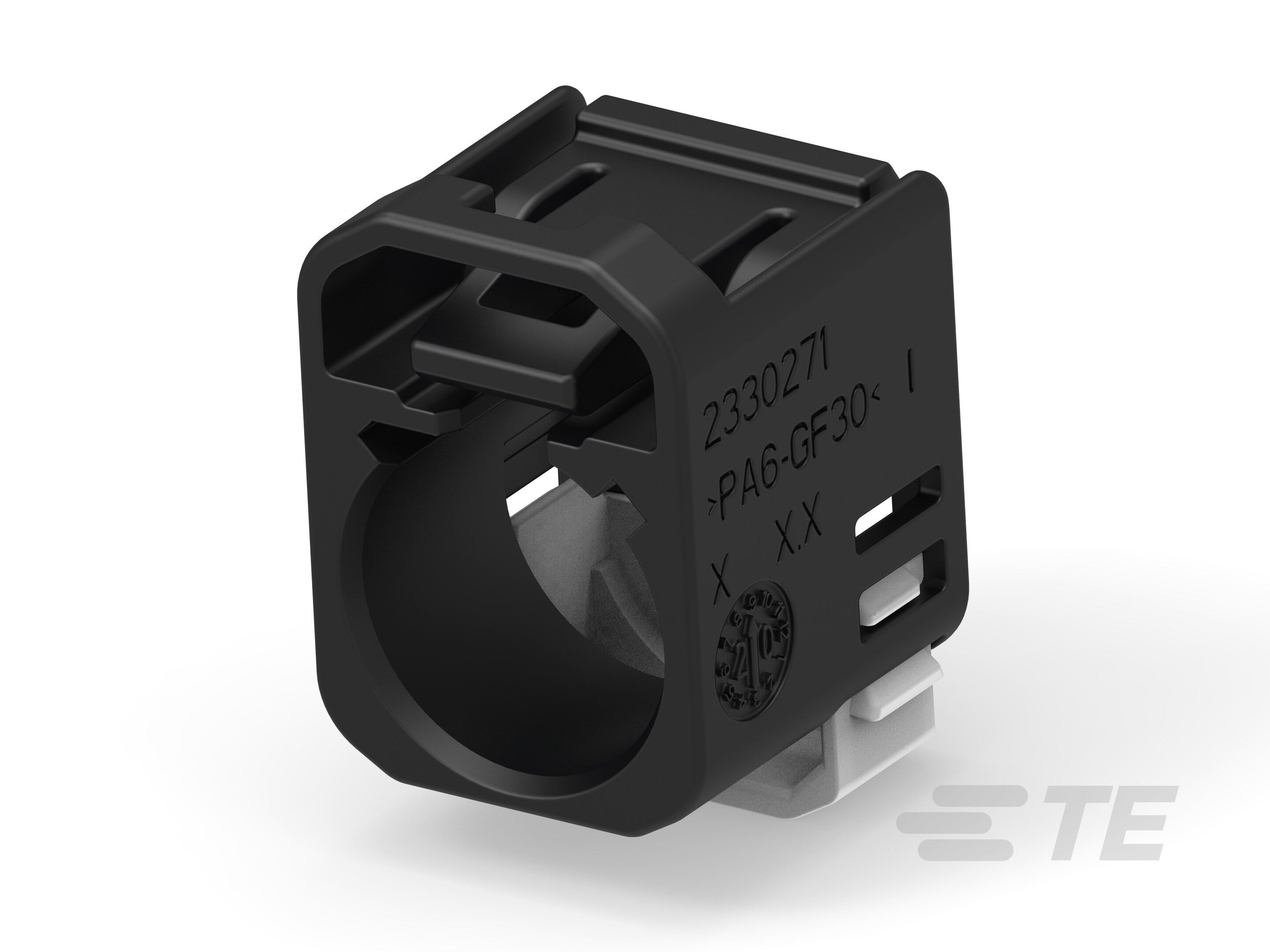

| 产品图 |  |
| 产品型号 | 2330270-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 出线角度 | 90° |
| 连接器和键控代码 | A |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 黑色 |
| 工作温度（最大值） | 100°C[212°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2330270-1现货 |
| 原厂手册 | 2330270-1数据手册.PDF |
二、2330270-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1452581-1 |  |
| 更多配套型号查询 | 2330270-1配套型号大全 |
三、2330270-1适用领域
1. 工业自动化与设备控制
黑色壳体支持-40℃至100℃宽温域工作（含212°F工况），90°出线角度适配控制柜内紧凑布线。单端口压接端接确保传感器信号稳定传输，满足机床控制、产线设备等高振动场景需求。
2. 汽车电子子系统
键控代码A实现精准防呆插接，800VAC工作电压保障车载ECU、线束接口等关键电路安全。压接式端子结合RTK 031电缆，有效抵抗行车环境中的机械应力。
3. 通信基础设施
50Ω阻抗匹配射频信号传输要求，单行单位布局优化空间利用率。黑色壳体配合自由悬挂安装方式，适用于基站设备、网络交换机等场景的线缆管理。
4. 能源与电力设备
-40℃至100℃宽温域耐受极端环境温度变化，压接端子结构保障电力传输稳定性。1A电流承载能力适配光伏控制器、充电桩等设备的辅助电路连接。
5. 医疗仪器内部布线
无铅化材料符合医疗设备标准，压接端接工艺简化消毒维护流程。黑色壳体增强设备内部元件的视觉辨识度，800VAC耐压值有效隔离电气干扰风险。
该连接器通过键控防误插机制、宽温域耐受特性及优化出线设计，在复杂工业环境中实现精准可靠的单点信号传输，黑色壳体进一步提升专业设备的集成适配性。
四、2330270-1常见问题与解决方案
1. 安装松动或脱落
问题：电缆安装（自由悬挂）缺乏固定点，易受振动或外力导致位移。
方案：添加应力消除附件（如卡扣、绑带），确保电缆受力点均匀分布，或在悬垂段增加支撑结构分散机械应力。
2. 接口污染风险
问题：非密封设计（资料标注"可密封: 否"），在粉尘或潮湿环境（>80%RH）易引发端子氧化。
方案：安装防护套管隔离污染物，定期用无水乙醇清洁端子接触面，控制环境湿度≤80%RH。
3. 端子接触失效
问题：压接高度偏差或母端子氧化导致1A电流传输不稳定（端子额定电流: 1A）。
方案：严格按±0.2mm公差压接，使用专用氧化层清洁工具处理端子，阻抗异常时更换RTK 031规格线缆。
4. 外壳高温变形
问题：持续暴露于>100°C环境（工作温度上限: 100°C）可能引发壳体软化变形。
方案：避免阳光直射或热源近距离辐射，超过80°C时改用金属外壳兼容型号，定期检查壳体刚性。
5. 键控错位无法对接
问题：键控代码A未与公端匹配，或90°出线角度偏移导致物理干涉。
方案：连接前双端验证键控代码"A"，使用导向柱工具校正90°出线方向，确保轴向精准插合。
